Uporaba
Potrebno je spremljati in centralizirati porabo energije v podatkovnem centru v realnem času, podatki pa se lahko prikažejo na HMI, naložijo v sistem za spremljanje energije in okolja s pomočjo RS485 na zaslonu na dotik in izvedejo spremljanje celotnega distribucijskega sistema v realnem času. Hkrati lahko izvede analizo energetske učinkovitosti za zmanjšanje porabe energije.
Struktura
Glavne funkcije
1. Moduli za neodvisno spremljanje dohodnih in odhodnih linij
2. Lahko meri do 2 dohodna linijska vezja in do 192 odhodnih linijskih tokokrogov, napetost, moč, energijo in kakovost električne energije.
3. HMI omogoča centralizirano spremljanje in prikaz podatkov, podatki pa se naložijo v sistem za spremljanje napajanja in okolja prek RS485.
4. Za visokonapetostni DC 240V ali 336V sistem lahko za nadzor izolacijskega upora tal glavnega vodila dodate modul za nadzor izolacije.
5. Napajanje DC24V za zaslon na dotik in modul za nadzor odhodne linije (napajanje iz izhoda glavnega modula)
6. Komunikacija: nadzorna naprava RS485, zaslon na dotik RS485 ali RJ45
7. Potrdilo: CE
Izbira izdelka
Ime | Slika | Model | Glavna funkcija |
HMI |
| ATP007kt ATP010kt | 1,7 ali 10 -palčni zaslon na dotik 2. Nadzor v realnem času in prikaz napetosti, toka, moči, energije, kakovosti energije, stanja stikala, krivulje valovne oblike itd. 3. na zaslonu lahko konfigurirate alarm za alarm, komunikacijo in druge parametre naprave. 4. 2 RS485 in 1 Ethernet vmesnik, podatke pa lahko naložite z RS485 ali RJ45. |
Modul za nadzor dohodne linije AC |
| AMC16Z-ZA | 1. Namestitev: DIN letev 35 mm 2. Merjenje: A + B neodvisna trifazna vezja, 6DI2DO, 2 uhajalni tok, 1 temp. in vlažnost. 3. Z DC 24V izhodnim napajanjem za odhodni linijski modul in zaslonom na dotik. 4. Komunikacija: RS485 Modbus RTU |
Modul za spremljanje odhodne linije AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Namestitev: DIN letev 35 mm 2. Lahko meri do 16 vezja 3 faze ali 48 vezij enofazno 3. Napajanje DC24V 4. Komunikacija: RS485 modbus RTU |
Tokovni transformator odhodne linije AC |
| AKH-0,66 W | Trenutno razmerje: 100A/50mA Skupne specifikacije: 100A/50mA |
Modul za nadzor dohodne linije DC |
| AMC16Z-ZD | 1. Namestitev: DIN letev 35 mm 2. Merjenje: A + B neodvisna vezja, 6DI2DO, 1 temp. In vlažnost. 3. Z DC 24V izhodnim napajanjem za odhodni linijski modul in zaslonom na dotik. 4. Komunikacija: RS485 modbus RTU |
Nadzorni modul DC odhodne linije |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Namestitev: DIN letev 35 mm 2. Lahko meri do 48 tokokrogov DC odhodne linije 3. Napajanje DC24V 4. Komunikacija: RS485 modbus RTU |
Modul za nadzor izolacije vhodnega voda DC |
| AMC16Z-ZJY | 1. Namestitev: DIN letev 35 mm 2. Izmerite izolacijski upor ozemljitvenega ozemljitvenega vodila A {{1 1} B neodvisnega enosmernega tokokroga glavnega vodila 3. Napajanje DC24V 4. Komunikacija: RS485 modbus RTU |
Modul za nadzor izolacije odhodnega voda DC |
| AMC16Z-FJY | 1. Namestitev: DIN letev 35 mm 2. Izmerite izolacijski upor ozemljitve 24 tokokrogov odhodnega voda enosmernega toka |

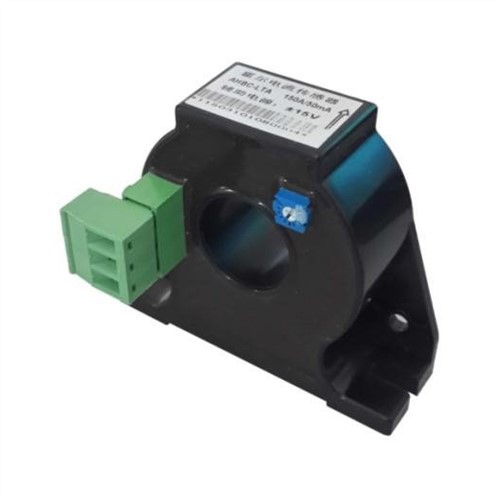

Senzor toka dvoranskega učinka odhodne linije DC |
| AHKC-BS | Trenutno razmerje: 100A/5V Skupna specifikacija: 100A/5V |
Vmesnik človek -stroj
Fotografije na spletnem mestu
