Merilnik sončnega sistema

V enem inverterju je merilnik priključen neposredno na razsmernik. Če ima vaš inverter vgrajen merilnik prihodkov (RGM; razsmernik se imenuje inverter prihodkovnega razreda), lahko povežete zunanji meter na istem avtobusu kot RGM. Acrel ima AGF-AE-D/200 končano poročilo o preskusu emisij in sevanja iz emisij EMC ter FCC razred B za industrijo & stanovanjsko.

Meter električna storitev			Enot
	AGF-AE-D/100	AGF-AE-D/200
Nazivna napetost-LinetoN	120		V
Nazivna napetost-lineto črta	208/240		V
Razširjeni obseg napetosti	88%~110%
Ac Frekvenca	60		Hz
Podprte mreže	L1/L2/N/PE
Poraba energije	1.2		W
Sporočilo
Komunikacijski vmesniki merilnika	RS 485
Odzivni čas	≤1		S
Natančnost merilnika
Nazivni tok RMS	100	200	A
1%-100% toka CT	±0,5	±0,5	%
Trenutni transformatorji
Število priloženih tokovnih transformatorjev	2
Dimenzije	I.D:15O. D:35	70,5×54,5×39(H×W×D)	Mm
Standardna skladnost
Varnost	UL1741
Specifikacije namestitve
Dimenzije(H×W×D)	54.1×87,8×52		Mm
Teža	0.2		Kg
Razpon obratovalne temperature	-30~55		°C
Relativna vlažnost (ne kondenziranje)	5-90		%
Vrsta montaže	DIN-Rail, 35mm

	Natančnost AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvenca 60Hz Napajanje (samooskrba) AC85~265V ali DC100~350V; poraba energije ≤10VA Poraba vhoda manj kot 0,2VA
Poraba vhoda Manj kot 0,2VA Dimenzija(L*W*H) 54.1*87.8*52mm Namestitev DIN 35 mm

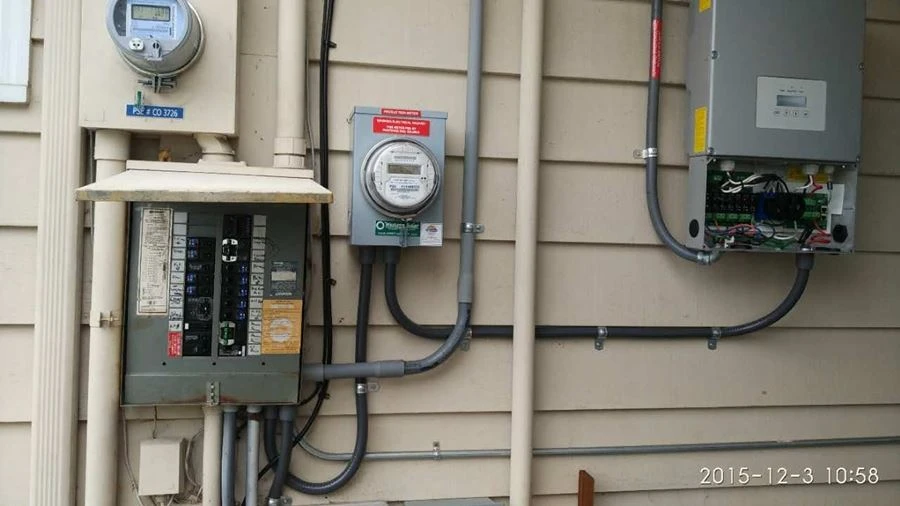

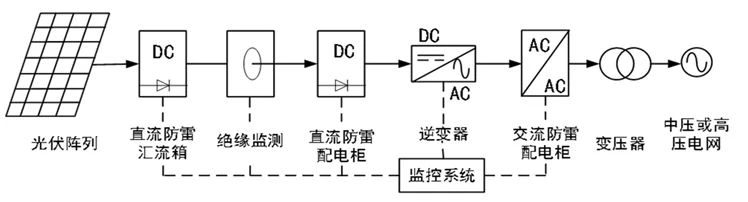

Naš PV/Solar Inverter Energy Meter v enem inverter sistemu, merilnik je priključen neposredno na razsmernik. Če ima inverter vgrajen merilnik prihodkov (RGM; razsmernik se nanaša na razsmernik prihodkovnega razreda), lahko naše stranke povežejo zunanji meter na istem avtobusu kot RGM.

Vrsta	Opis funkcije

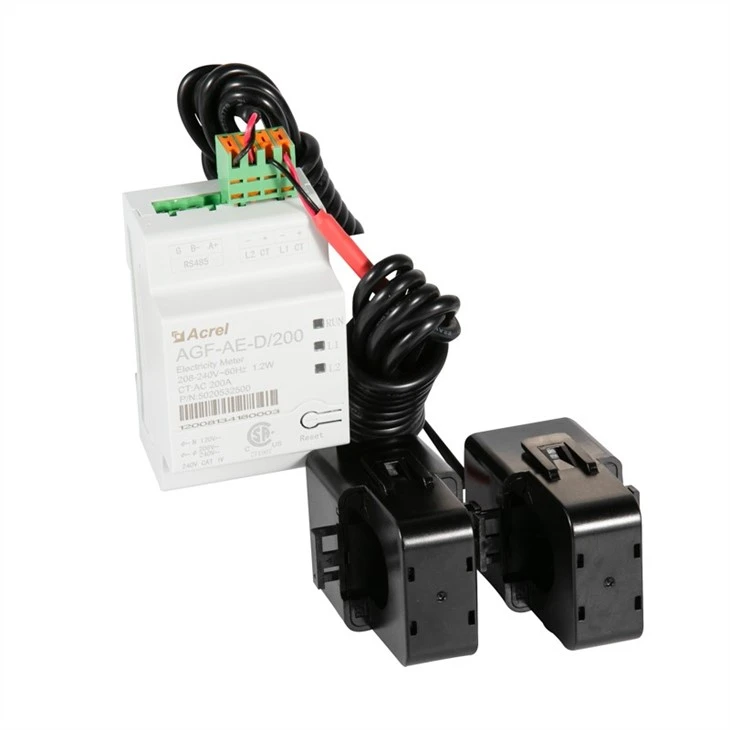

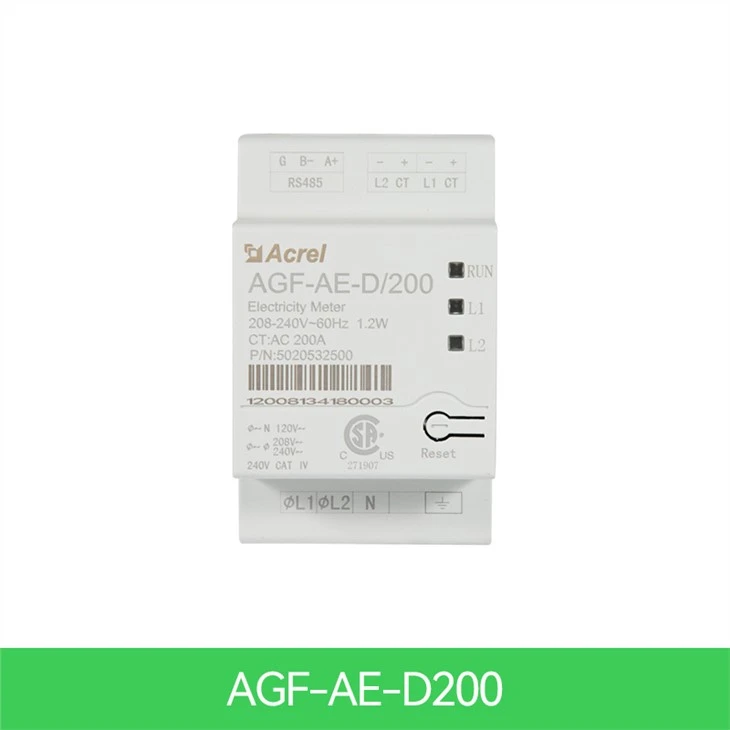

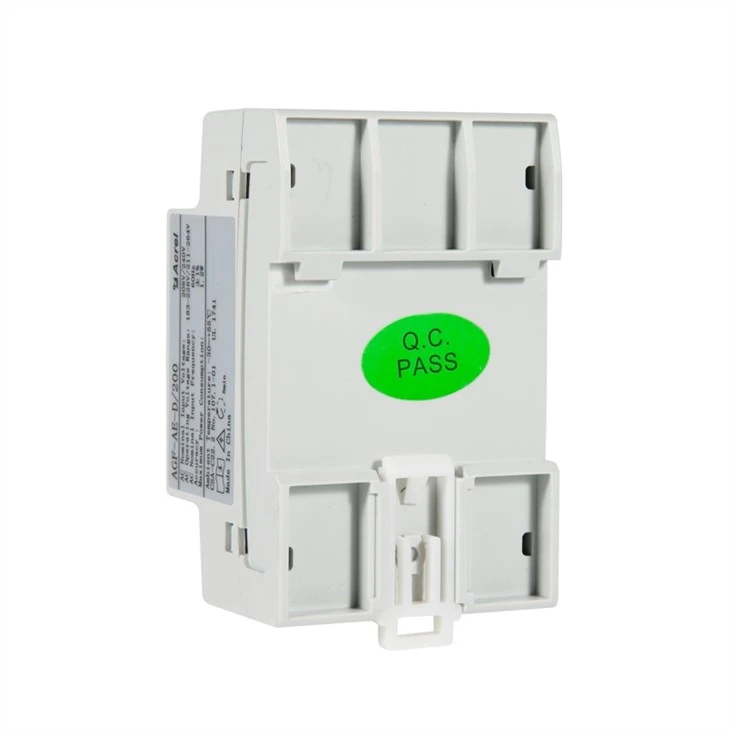

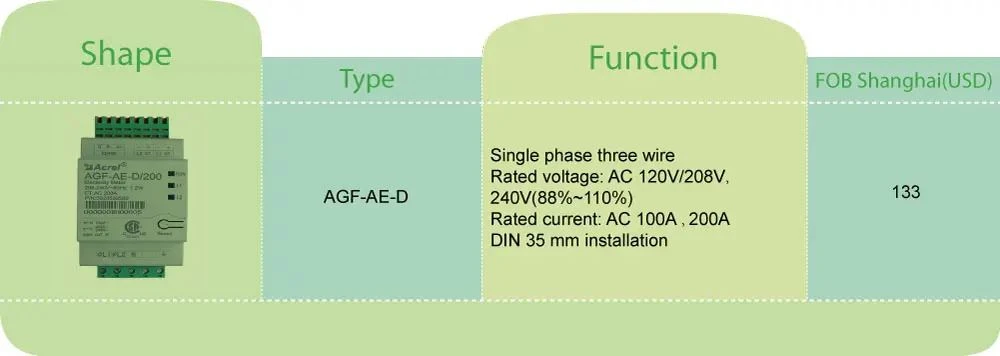

AGF-AE-D/100	1. Nadzor napajanja za fotovoltaični / energetski sistem za shranjevanje 2. Merjenje polne moči, hitro osveževanje podatkov 3. Din Rail nameščen 4. Enostavna namestitev z 2 zunanjim razdelilnim tok transformatorjem 0-100A
AGF-AE-D/200	1. Nadzor napajanja za fotovoltaični / energetski sistem za shranjevanje 2. Merjenje polne moči, osveževanje podatkov visoke hitrosti 3. Nameščena tirnica Din 4. Enostavna namestitev z 2 zunanjim razdelilnim tok transformatorjem 0-200A

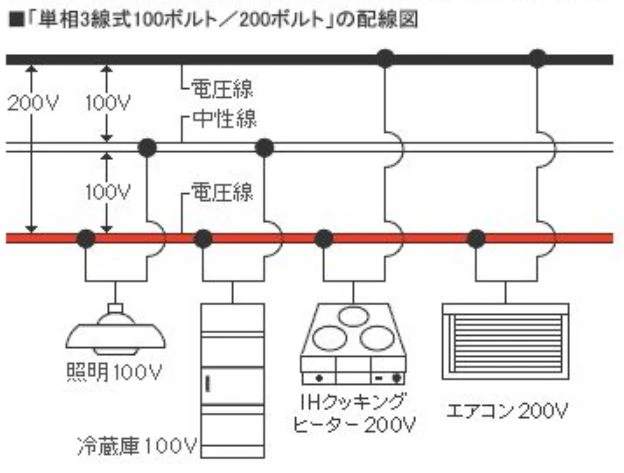

* Enofazni kanal 2 kanal 3 žica

* Nazivna napetost AC 120V/208V,240V(88%~110%)*Nazivni tok:AC 100A

* Nazivna frekvenca:60HZ

* Komunikacija:RS485,SunSpec protokol

* UL1741 nameščen v izhodu inverterjev, pretvornikov, krmilnikov in opreme sistema za medsebojno povezavo za uporabo z porazdeljenim energetskimi viri

(35mm Din Rail Install)

1. Pred vpihom na trenutne transformatorje izklopite napajanje.

2. Namestite CTs okoli vodnika, ki ga je treba izmeriti. Split-core CTs se lahko odpre za 3 naprave okoli akonduktorja. Kabelska kravata Anylon je lahko zavarovana okoli CT vrha, preprečujejo naključno odpiranje.

3. Namestite CT s puščico, ki kaže na mrežo za porabo ali merjenje izvoza.

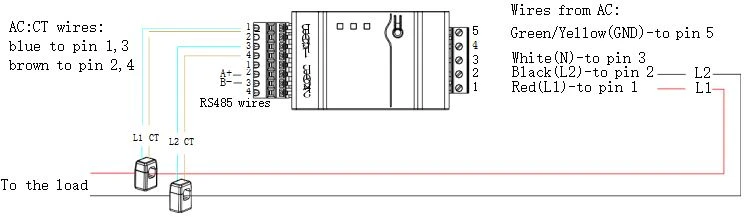

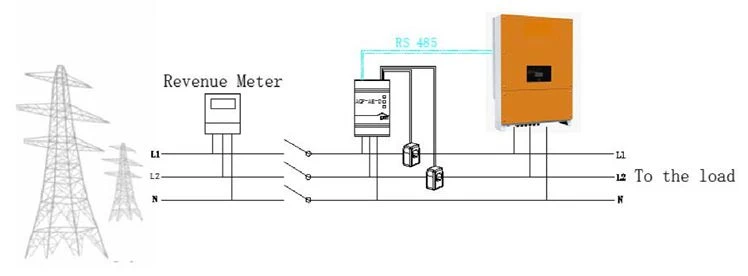

Če povezujete merilnik z inverterjem, glejte diagram povezave.

Trenutni transformator je pakiran skupaj z merilnikom.
