Opis

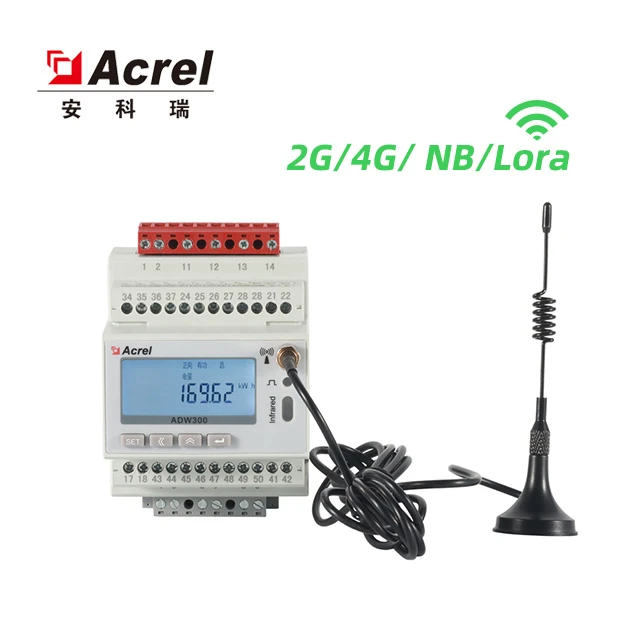

Acrel Wireless Three Phase Energy Meter se uporablja predvsem za merjenje treh faz aktivne energije na nizkonapetostnih omrežjih. Ta brezžični merilnik energije se ponaša s prednostmi, vključno s kompaktno velikostjo, visoko natančnostjo, bogatimi funkcijami. V skladu z različnimi zahtevami.
Obstaja veliko komunikacijskih funkcij, kot so RS485 komunikacija, 2G, NB, 4G, WiFi dodajanje novega trenutnega načina vzorčenja z zunanjim transformatorjem. Prilagodljivo ga je mogoče vgraditi v razdelilno polje, da se doseže pododstavka merjenje električne energije, nadzor delovanja in vzdrževanja ali zahteve za spremljanje porabe energije za različne regije in različne obremenitve.

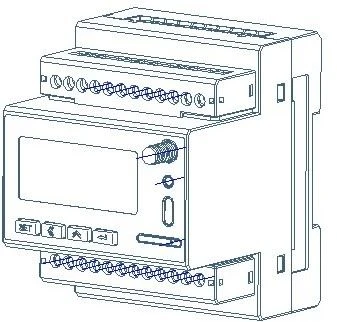

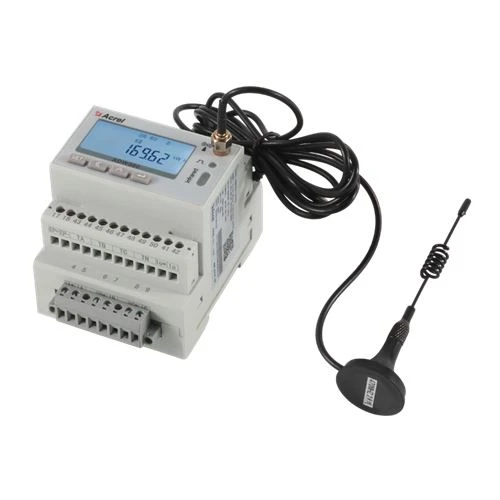

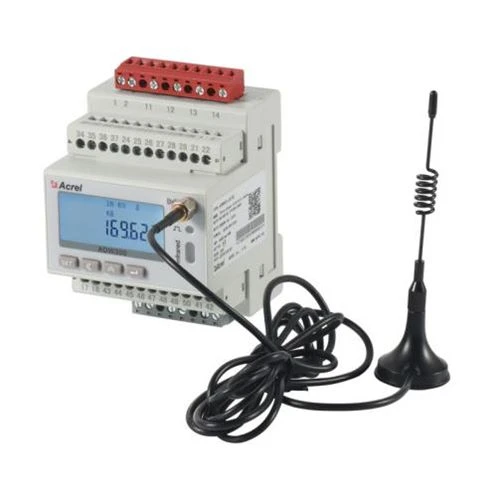

Videz
 |  |  |
S povečanjem nizke moči, širokoobmočje mreženje (LPWAN) tehnologije, kot so Acrel's LoRa naprave in LoRaWAN odprt protokol, nove pametne rešitve za merjenje električne energije se dokazujejo kot prepričljiva alternativa za druge možnosti povezljivosti tako za omrežja Internet of Things (IoT) kot za aplikacije pametnega omrežja. Merilniki energije Lora/LoRaWAN omogočajo pridobivanje odčitkov energijskega merilnika in prenašajo podatke več kilometrov za združevanje.
Parametrov
Vhodna napetost | Nazivna napetost | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Referenčni frekvenca | 50Hz | |
Potrošnja | <0.5va(each> | |
Trenutni vnos | Vhodni tok | 3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W) |
Začnite s trenutnim | 1‰Ib (razred0.5S), 4‰Ib(razred1) | |
Potrošnja | <1va(each> | |
Pomožna moč | Napajalnik | AC85~265V |
| Poraba energije | <> | |
Zmogljivost merjenja | Standard | IEC62053-22:2003, IEC62053-21:2003 |
Aktivna energija Natančnost | Razred0.5S(ADW300), Razred1(ADW300W) | |
Temperatura Natančnost | ±2°C | |
Impulz | Širina impulza | 80±20ms |
Pulzno konstanto | 6400imp/kWh, 400imp/kWh | |
Sporočilo | Brezžičen | Prenos na 470MHz in največja razdalja v odprtem prostoru je 1km; 2G; NB;4G |
Infrardeè sporočilo | Stalni baud rateis1200 | |
Vmesnik | RS485(A-B) | |
Način povezave | Ščitni sprevodniki zvitih parov | |
Protokol | MODBUS-RTU |
Opis funkcije
Funkcija | Opis funkcije | Funkcija zagotavlja |
Način prikaza | LCD | ■ |
Merjenje energije | Aktivni kWh (pozitiven in negativen), kvadrantni reaktivni energija energije | ■ |
Električna meritev | U-I- P-Q-S-PF-F | ■ |
Harmonična funkcija | THDV-Harmonicon 2nd-31st | ■ |
Izhodna moč impulza | Aktivni izhod impulza | ■ |
Stopnja trifazni neravnotežja | Neravnovesje napetosti, neravnovesje toka | ■ |
Merjenje temperature | Temperatura A/B/C/N(Nadomestna figuracija: T) | □ |
DI/DO | 4DI,2DO(Nadomestna figura: K) | □ |
Po trenutnih | Enosmno po toku(Nadomestna figura:L) | □ |
LED prikaz | Pulzni LED zaslon | ■ |
Zunanji tok transformator | Zunanji transformator odprtega tipa (Nadomestna figura: W) | □ |
Električni parameter | Pod napetostjo, pod tekočim tokom, preobremenitvijo itd. | ■ |
Sporočilo | Infrardeča komunikacija | ■ |
RS485(Nadomestna figuracija: C) | □ | |
Brezžični prenos na470MHz (Nadomestna figuracija: LR) | □ | |
GPRS(Nadomestna figuracija:2G) | □ | |
NB-IOT(Nadomestna figuracija: NB) | □ | |
4G(Nadomestna figuracija:4G) | □ |
( ■ znotraj □ neobvezno )

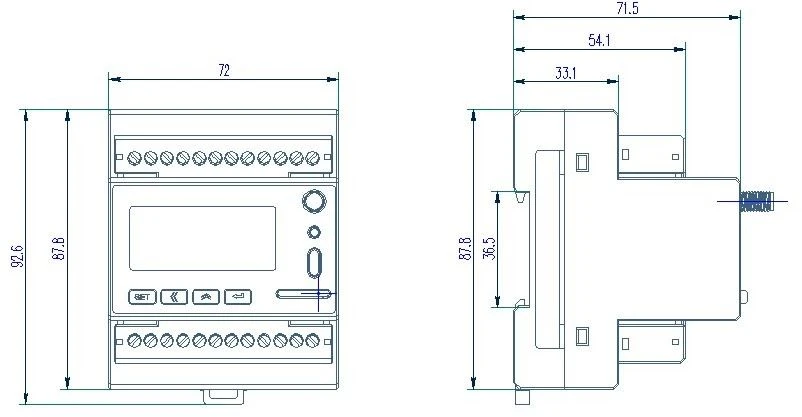

Dimenzije
Dimenzija transformatorja preostalega toka
Specifikacije | Trenutnorating | Notranji premer Φ mm | Zunanji premer Φ mm | Teža |
AKH-0.66L45 | 16~100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100~250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250~400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400~800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800~1500A | 10S | 240 | 1.94 |

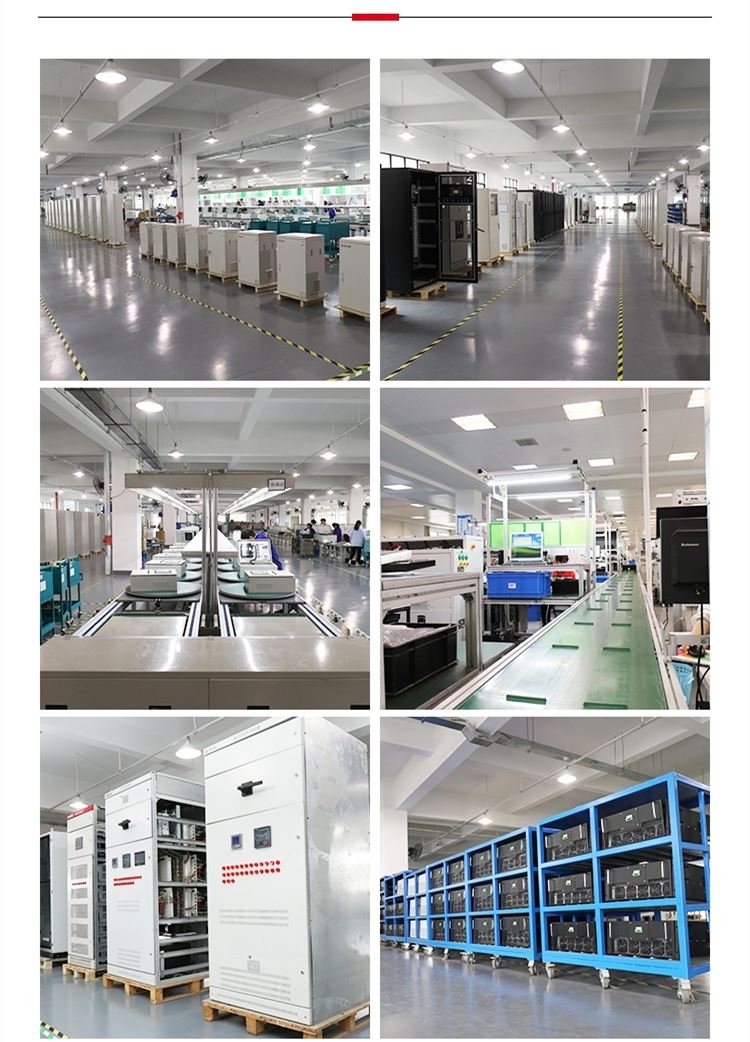

Strokovne tehnične podpore & stroji za obdelavo

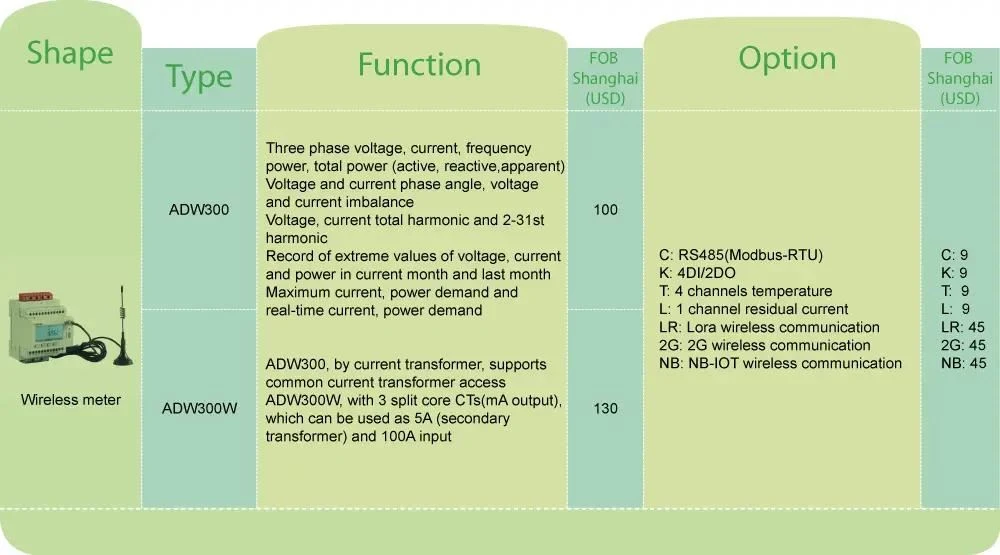

Kotacije
(kontaktirajte nas, če želite vedeti ceno različice WiFi / 4G)
