Opis izdelka

Acrel AMC Series Panel Three Phase AC Power Meter, inteligentna naprava za zbiranje in spremljanje napajanja je pameten meter, namenjen spremljanju porabe električne energije, industrijskih in rudarskih podjetij, komunalnih in inteligentnih stavb. Vključuje merjenje parametrov moči (kot so enofazni ali trifazni tok, napetost in aktivna moč). Moč, reaktivna moč, navidezna moč, frekvenca, faktor moči) in upravljanje spremljanja in ocenjevanja moči.

Hkrati ima različne funkcije perifernega vmesnika za uporabnike, med njimi: z RS485 komunikacijskim vmesnikom lahko MODBUS-RTU protokol zadosti potrebam upravljanja komunikacijskega omrežja; 4-20mA analogni izhod lahko ustreza izmerjenim električnim parametrom, izpolnjuje DCS Take zahteve vmesnika; s stikalo vhod in rele izhod lahko realizira funkcijo "daljinski signal" in "daljinski upravljalnik" stikala za preklopnik vezja.

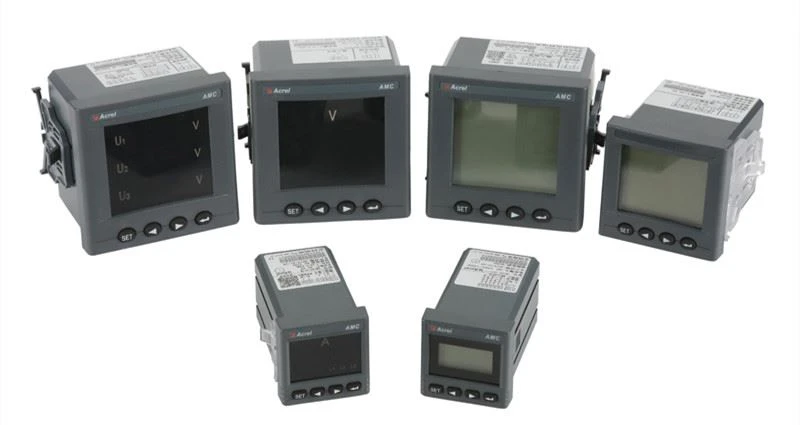

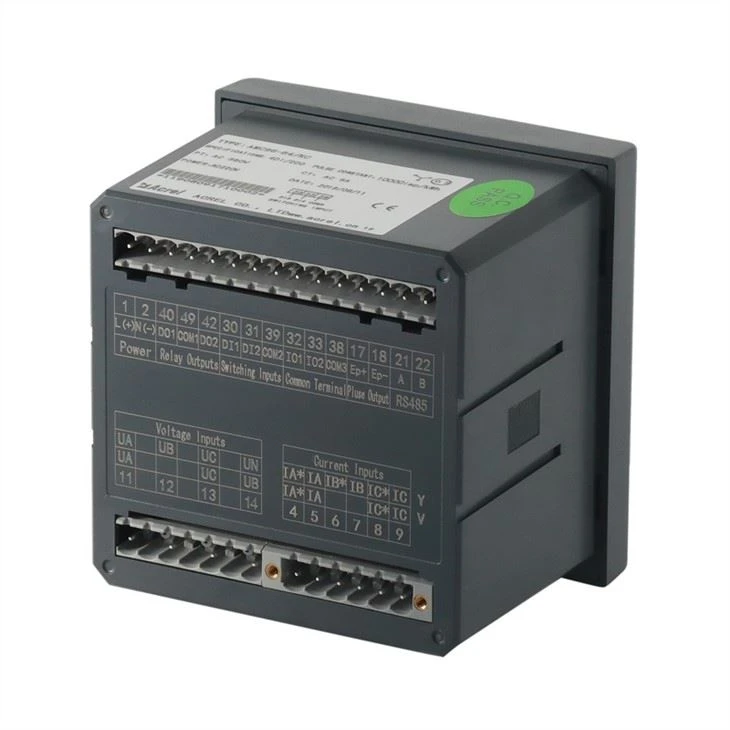

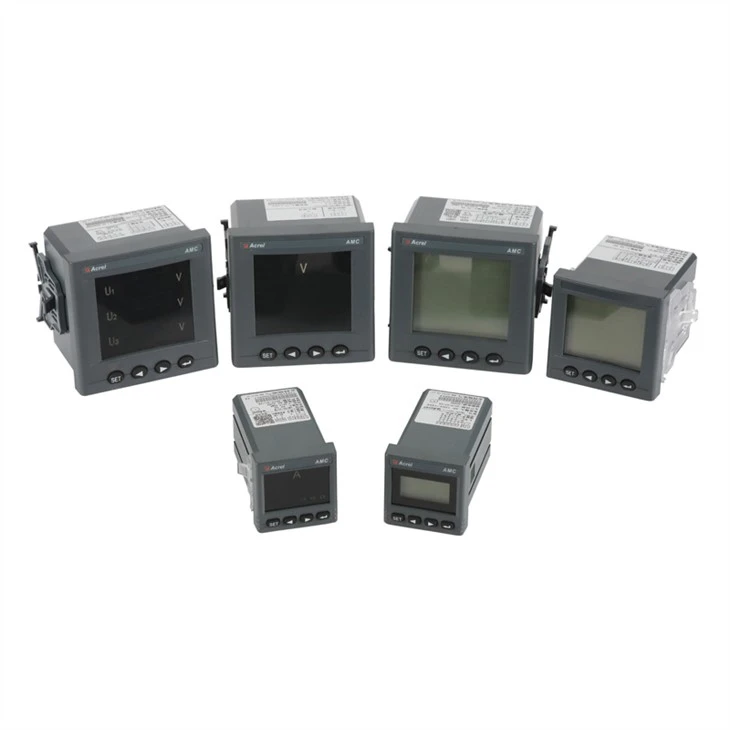

Videz

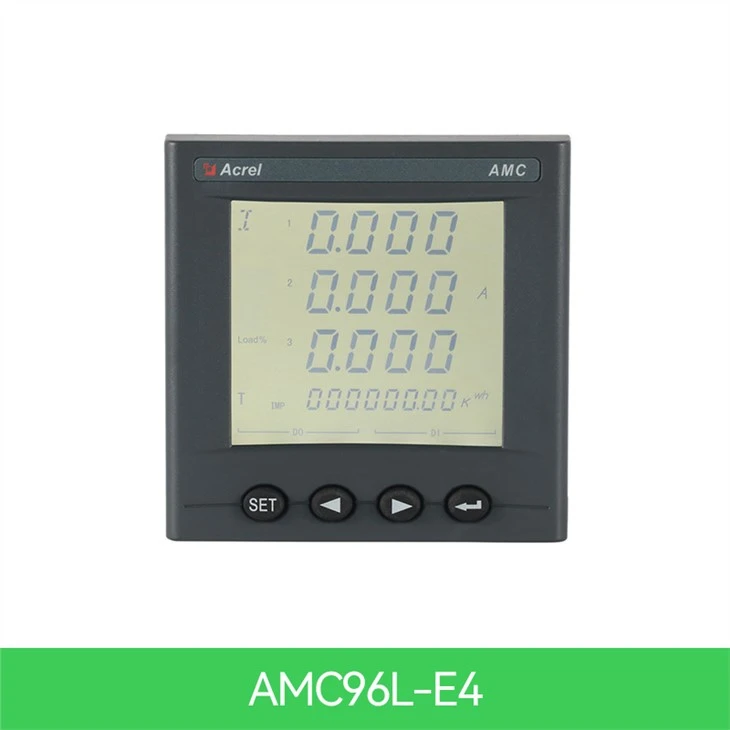

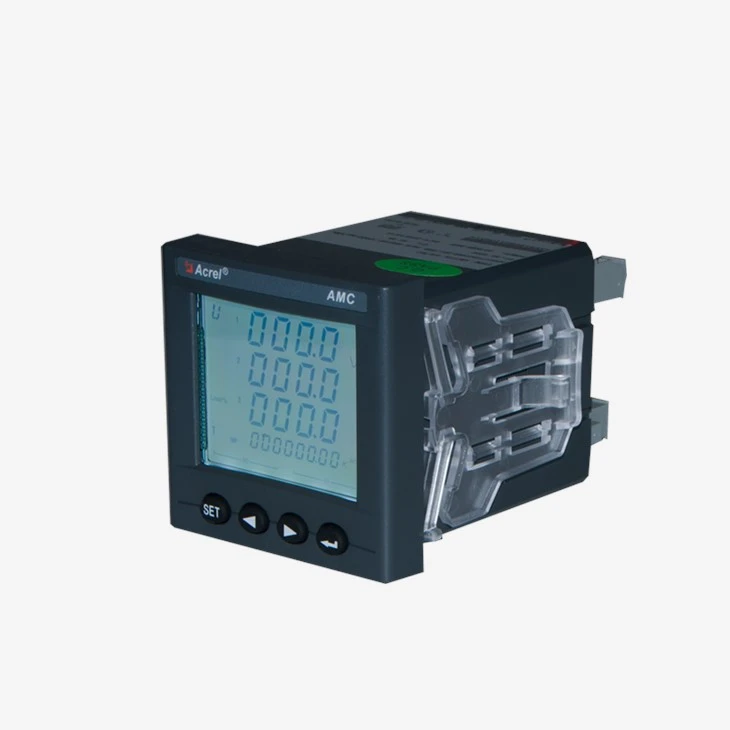

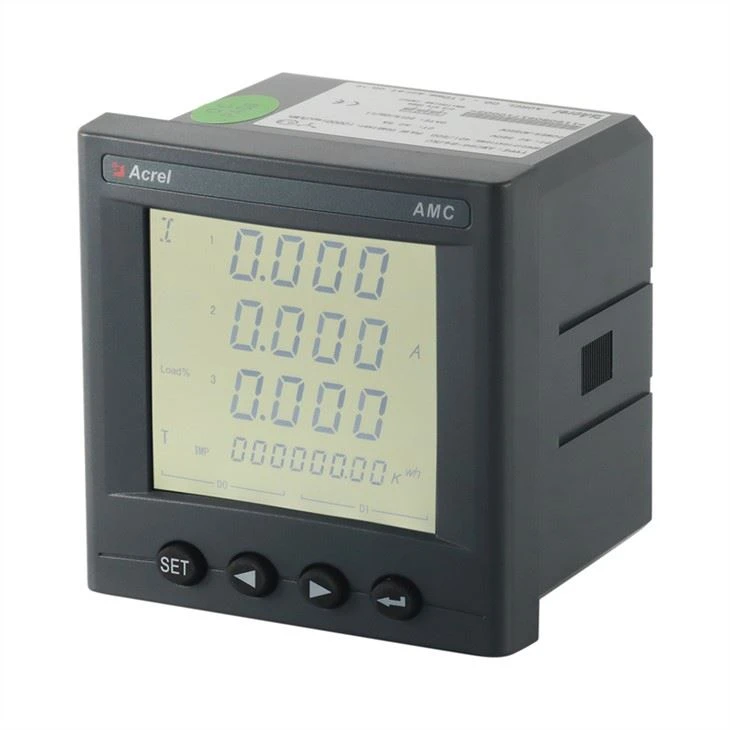

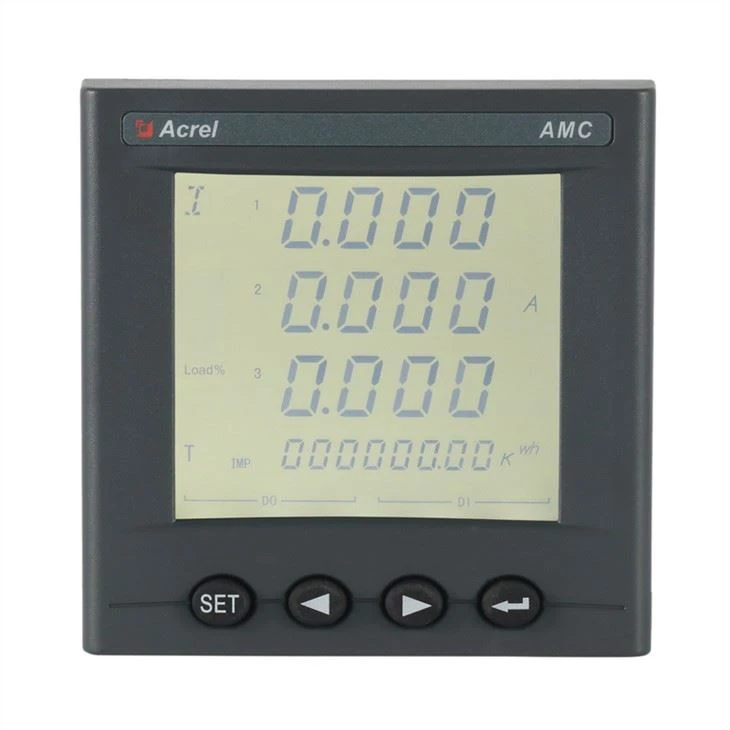

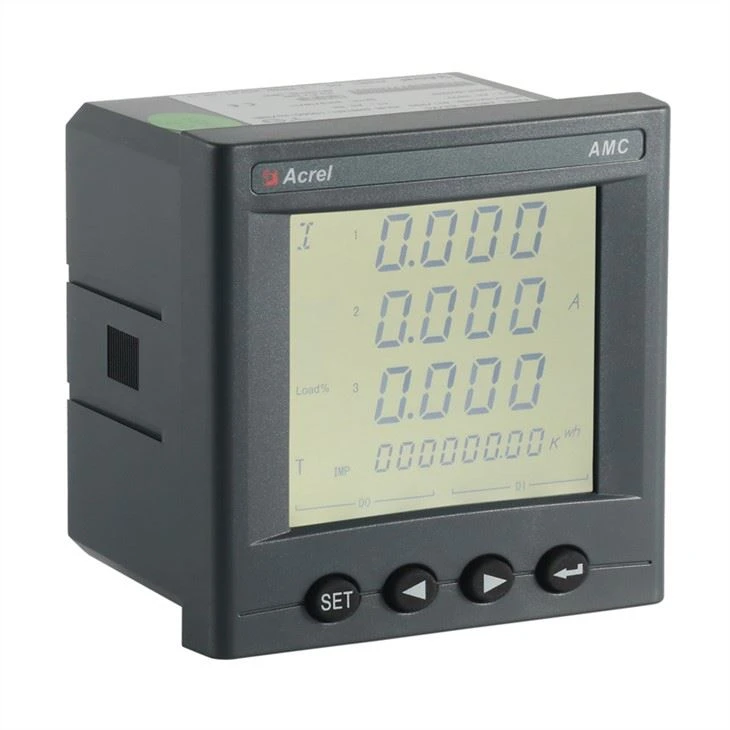

Led/LCD zaslonski vmesnik visoke svetlosti, nastavitev parametrov in nadzor prek gumbov, idealen za sisteme za spremljanje moči v realnem času. Lahko neposredno nadomesti običajne oddajnik moči in merilne instrumente. Kot inteligentna, digitalna komponenta za pridobivanje prednjega dela je bil instrument široko uporabljen v različnih kontrolnih sistemih, sistemih SCADA in sistemih za upravljanje z energijo.

Parametrov

Tehnični parametri			Vrednost
Vhodni	Povezava		3-fazna-3-žica, 3-fazna-4-žica
	Frekvenca		45-65Hz
	Voltaža		Ocena: Trifazni: AC 3×57.7V/100V(100V)-3×220V/380V(400V). 3×380V/660V(660V)(samo 96 velikost) Opomba:72 profil ni primeren za visokonapetostne aplikacije
			Ocena preobremenitve:1.2 zložljiva ocena {neprekinjeno) : 2 zložljiva ocena za 1 sekundo
			Poraba energije:<>
	Sedanji		Ocena: AC IA-5A
			Ocena preobremenitve:1.2 zložljiva ocena(neprekinjeno);10-kratna ocena za 1 sekundo
			Poraba energije:<>
Izhod	Električna energija		Izhodni način:pulz foto-parnika odprtega kolektorja
			Pulzna konstanta: 10000imp/kWh(settable),za podrobnosti glejte diagram ožičenja;
	Sporočilo		RS485port, Modbus -RTU protokol, protokol DLT645(različici 07 in 97), baud stopnja 1200 ~ 38400
Funkcija	Preklapljanje vhoda		Vhod za suhi stik, vgrajen napajalnik;
	Preklop izhoda		Izhodni način: običajno odpri izhod stika
			Kontaktna kapaciteta: AC 250V/3A- DC 30V/3A
	Analogni izhod		1-5V,4 - 20mA
Razred točnosti			Frekvenca:0.05Hz,Tok.Napetost:0.2 razred,Reaktivna moč:l .0class,Reaktivna električna energija:l .0class, aktivna moč:0.5class,aktivna električna energija: 0,5class,2-31th harmonic meritev:±1%
Napajalnik			AC 85-265V DC 100V-350V	poraba električne energije≤10VA
Varnost	Frekvenca napajanja prenese napetost		med napajalnikom//izhodom za stikanje// vhodom//napetostjo Vhod in oddajnik// Komunikacija //Izhod impulza//preklopni vhod AC 2 kV 1min; Med napajalnikom-preklapljanje izhoda-Tok Vhod-napetost Vnos AC 2 kV 1min; Med prenosom-Komunikacija-Impulzno izhodno-preklopno vhodno ac 1kV 1 min;
	Izolacija odpor		Vhodno-izhodni konec ohišja stroja >100MΩ
Okolje		Temperatura	delo: -25°C~+65°C shranjevanje: -40°C ~+80°C
		Vlažnost	≤93%RH Brez kondenzacij
		Višina	≤2500m

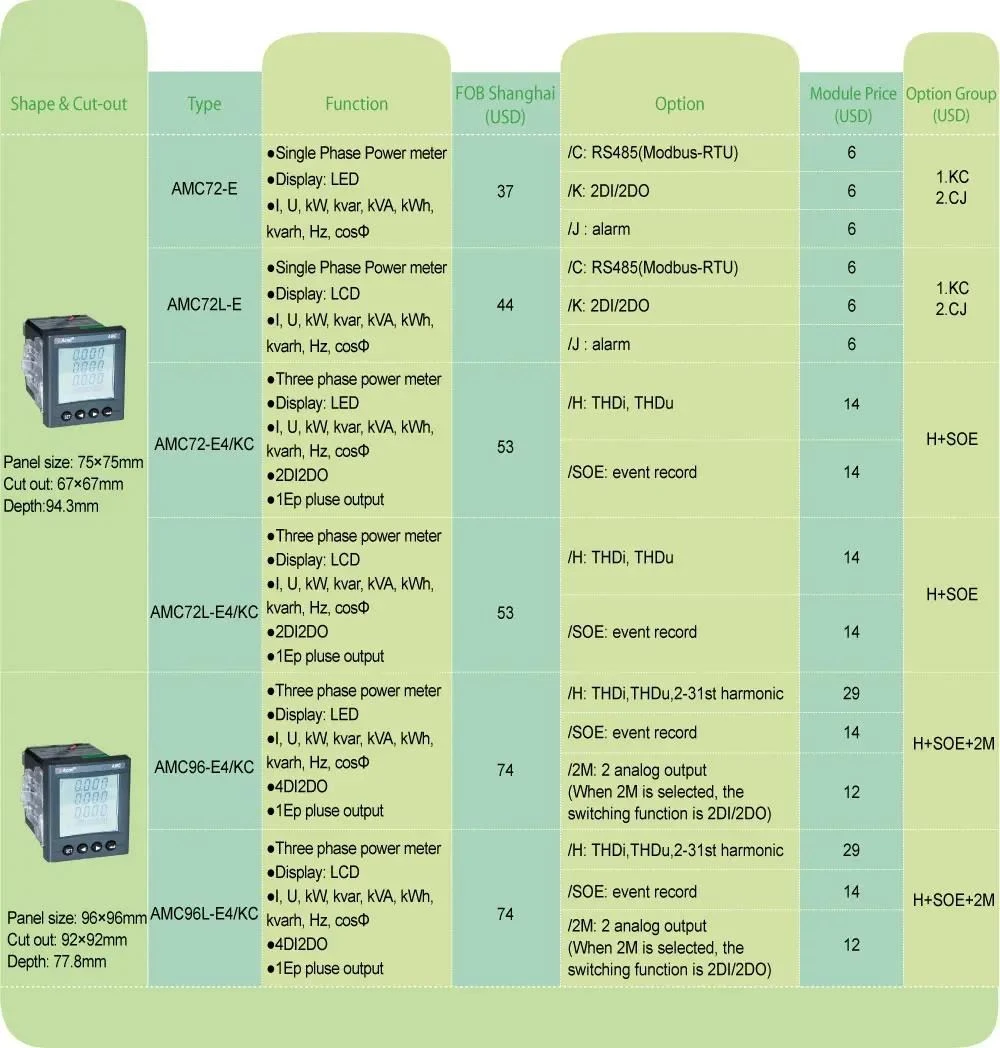

Opis funkcije

Funkcija	Opis funkcije	Funkcija zagotavlja
Merjenje kWh	Aktivno kWh (pozitivno in negativno)	■
	Reaktivna kWh (pozitivna in negativno)	■
	A.B, C split-phase pozitivno aktivno energija	■
Merjenje električnih parametrov	U-I	■
Merjenje električnih parametrov	P-Q-S-PF-F	■
Merjenje harmonije	2~31ST Napetost in tok Harmonične	£
LCD zaslon	12 bitov odsek LCD zaslon, ozadje svetlobe	■
Ključ Programiranje	4 tipke za komunikacijo in nastavitev Parametrov	■
Izhodna moč impulza	Aktivni izhod impulza	■
Analogno Analogni izhod	2DI2DO	■
Sporočilo	Komunikacijski vmesnik: RS485, Komunikacijski protokol: MODBUS-RTU	■
SOE	Zapis dogodka	£

( ■ znotraj £ neobvezno )

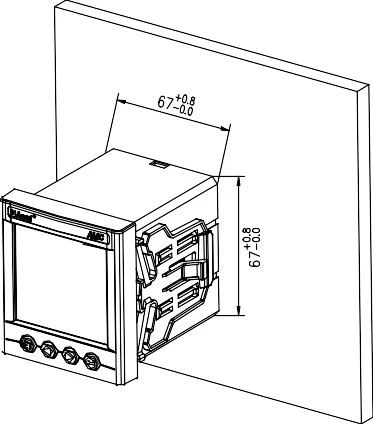

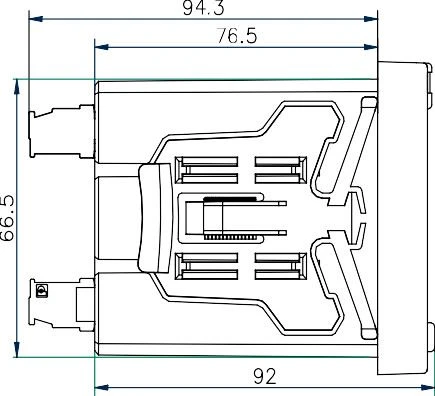

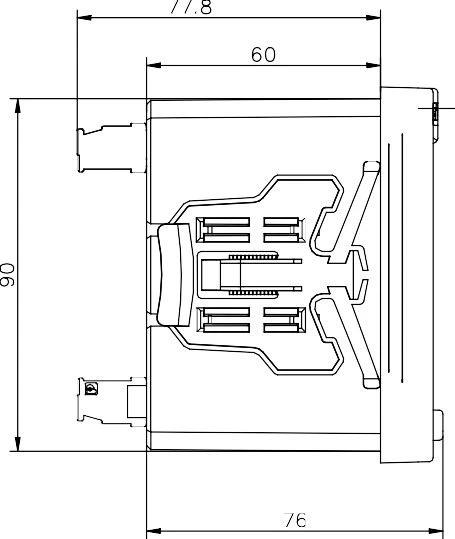

Dimenzije

Oris	velikost obrazne plošče		velikost stanovanja			velikost izrezka
Oris	širina	višina	širina	višina	globina	širina	višina

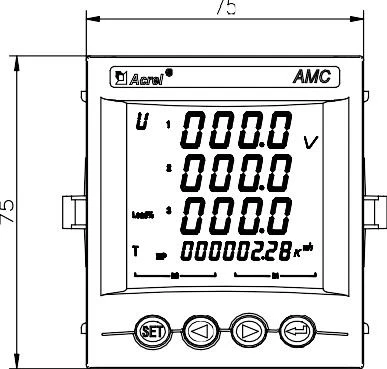

72 kvadratnih	75	75	66.5	66.5	94.3	67	67

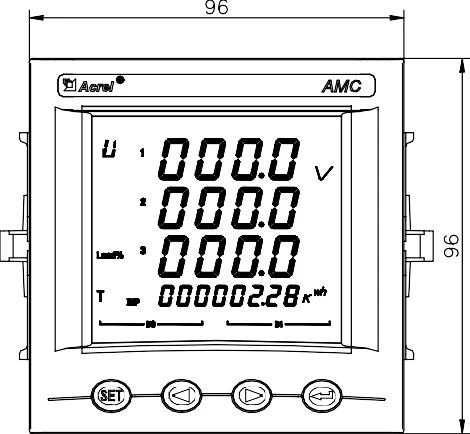

96 kvadratnih	96	96	90	90	77.8	92	92
