Opis

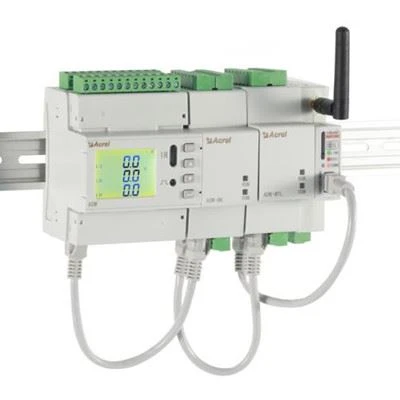

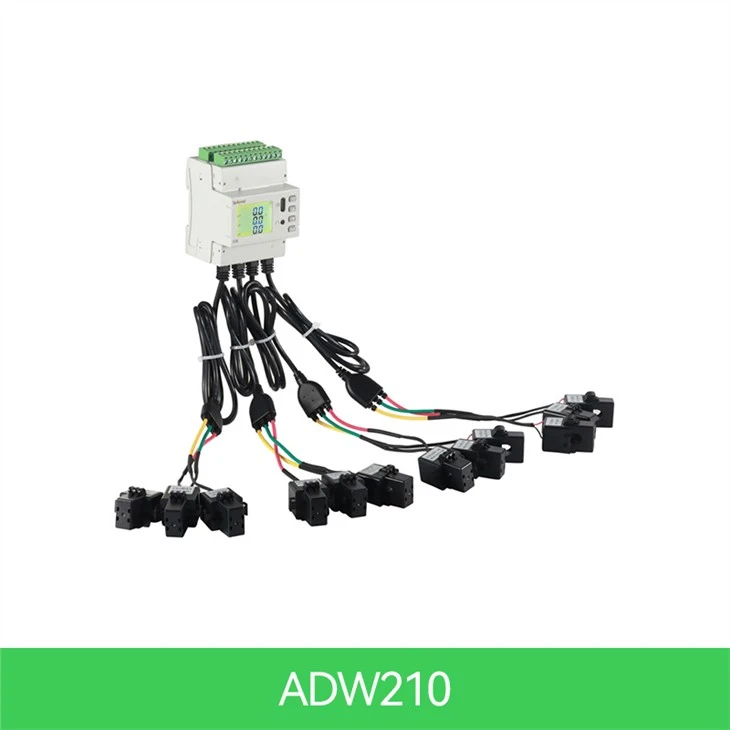

ADW210

Večzankalni merilniki moči serije Acrel ADW2XX se večinoma uporabljajo za merjenje vseh električnih parametrov več trifaznih tokokrogov. Hkrati je mogoče priključiti do štiri tokovne vhode trifazne zanke. Lahko meri napetost in tok, moč, faktor moči, fazni kot, neuravnoteženost, harmonike in druge parametre.

Natančnost

Aktivna moč: razred 1
Jalova moč: razred 2

Pogostost

Razpon:50 - 60Hz

Impulzni izhod

Aktivni impulzni izhod in reaktivni impulzni izhod

Poraba

<0.5VA(Single phase)

Dimenzija (D*Š*V)

Velikost plošče (D×Š): 72*97,7*36 mm

Brezžično

Prenos na 470MHz in največja razdalja v odprtem prostoru je 1km; 2G; NB

Začetni tok

4‰lb

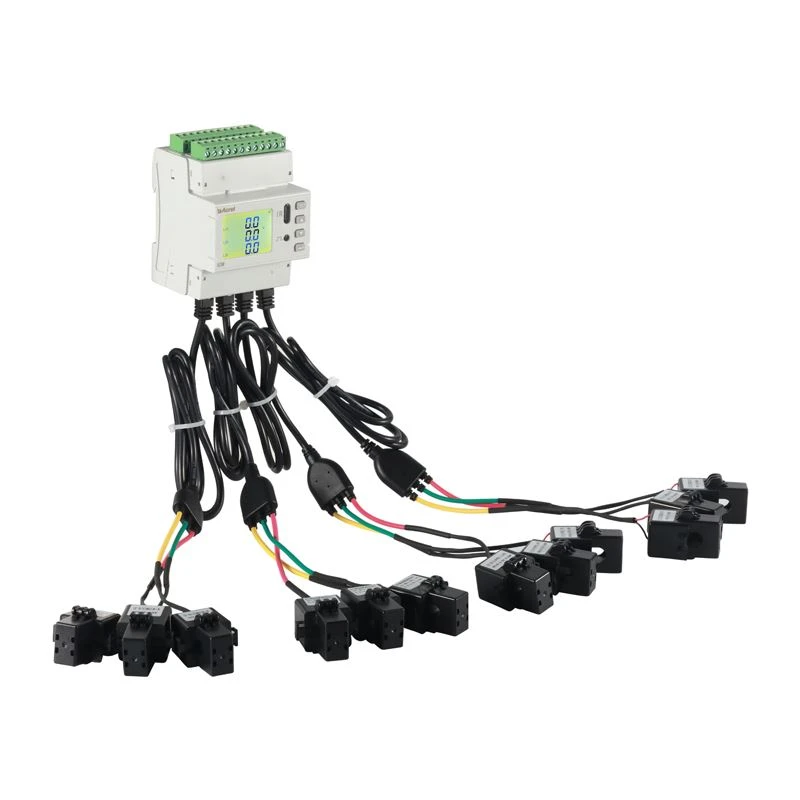

xxxx

Specifikacija		3 faze 3 žice, 3 faze 4 žice
Napetost	Nazivna napetost	3*220/380V
	Poraba	<0.5VA
Trenutno	Vhodni tok	5A,100A
	Poraba	<0.5VA
Natančnost	Trenutno	Razred 0.5
	Aktivna moč	1. razred
	Reaktivna moč	2. razred
Komunikacija		RS485 (Modbus-RTU)
Relativna vlažnost		Manj ali enako 95 % (brez kondenzacije)
Oris	DŠV (mm)	7297.936
Temperatura	Delovanje	-25~55 stopinj
Temperatura	Shranjevanje	-40~80 stopinj
Vlažnost		Manj ali enako 95 % (brez kondenzacije)
Nadmorska višina		<2000m

funkcija

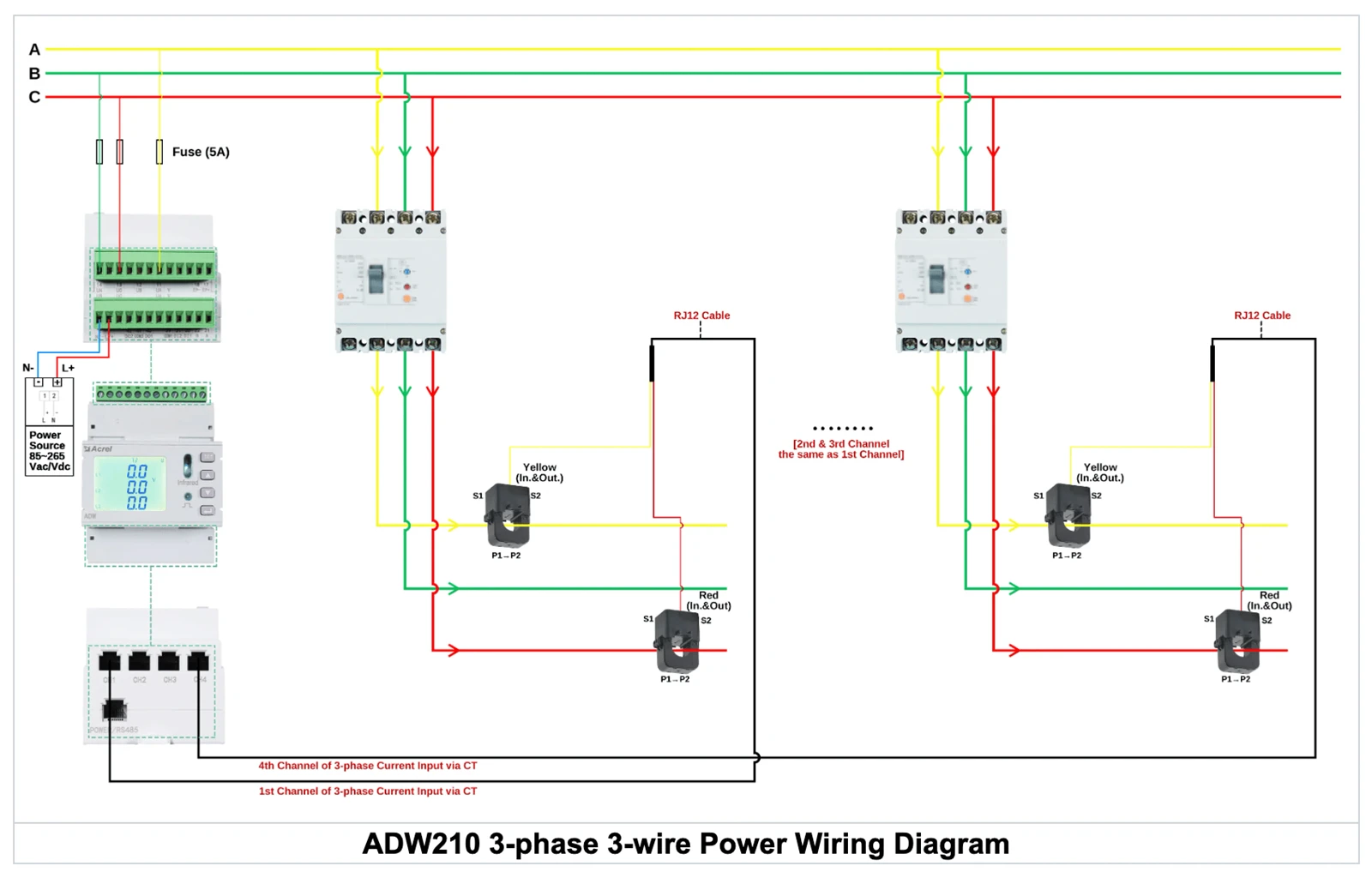

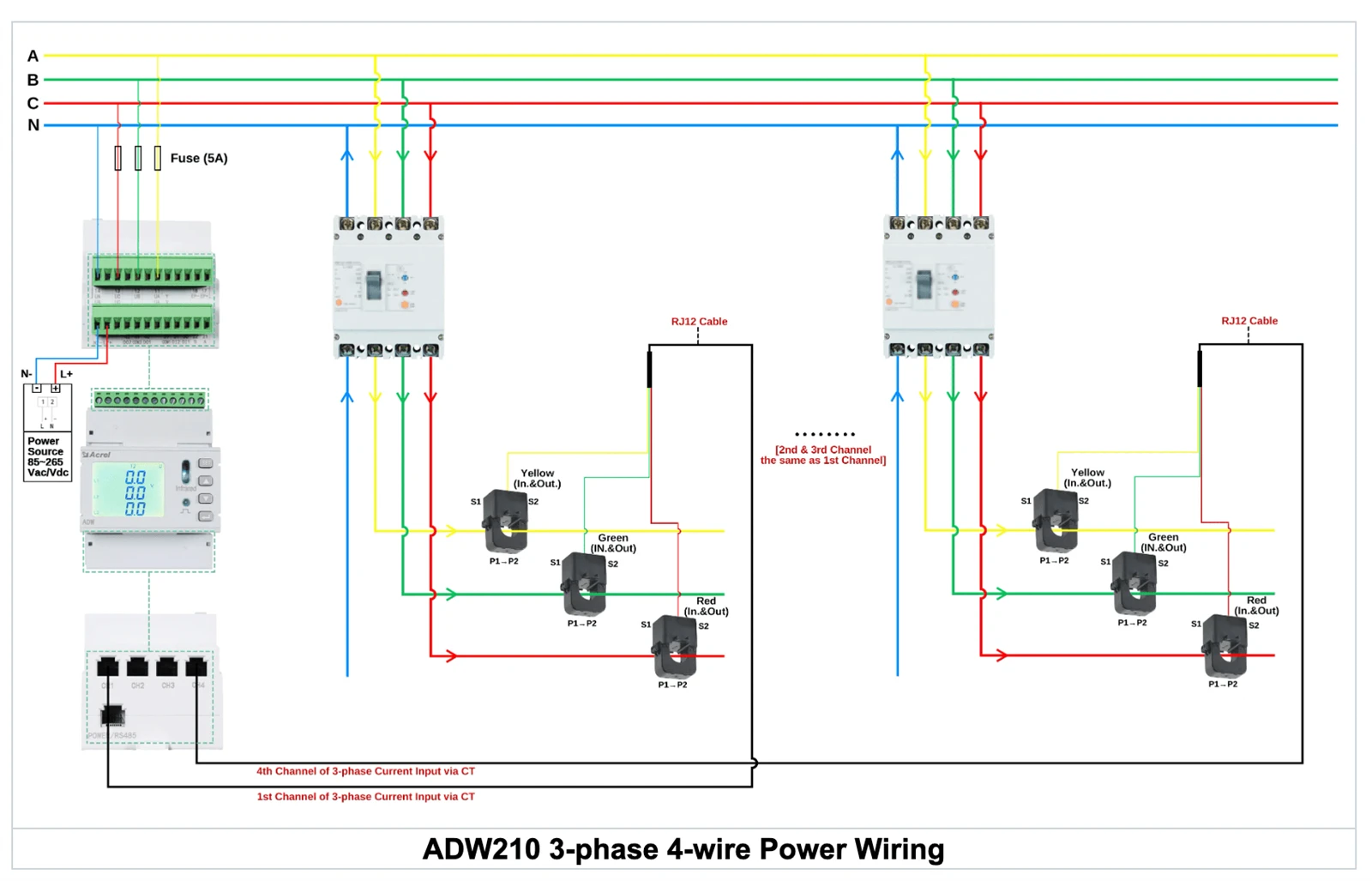

Merilniki moči za trifazne merilnike moči AC trifazne serije ADW210 z več zankami se uporabljajo predvsem za merjenje polnih električnih parametrov več trifaznih zank. Hkrati se lahko povežejo na tokovni vhod do štirih trifaznih zank.

ADW210

●N (1, 2, 3, 4) polno električno merjenje parametrov trifaznega vezja, zunanji tokovni transformator;

●Nadzirajte trifazno napetost/tok, ničelni tok in frekvenco;

●Nadzor trifazne moči, skupne moči (aktivne, reaktivne in navidezne);

●Nadzirajte trifazni faktor moči in skupni faktor moči;

●Spremljajte fazni kot napetosti/toka, stopnjo neuravnoteženosti napetosti/toka;

●Nadzirajte skupne harmonike napetosti in toka ter 2-31 podharmonike;

● Ekstremni zapisi napetosti, toka in moči tekočega in prejšnjega meseca;

● Največji tok, največja zahtevana moč in tok v realnem času, zahtevana moč v realnem času;

●200 zapisov dogodkov, snemanje akcije DIDO;

● Podpira prenapetost, previsoki tok, izpad faze, DI povezavo in druge alarmne izhode;

●4-časovni pas 14-nastavitev časovne stopnje;

●Štirikvadrantna električna energija, 12-mesečna večtarifna statistika električne energije;

●31 dni štirikvadrantnega in večstopenjskega zamrzovanja električne energije, merjenje električne energije naprej in nazaj;

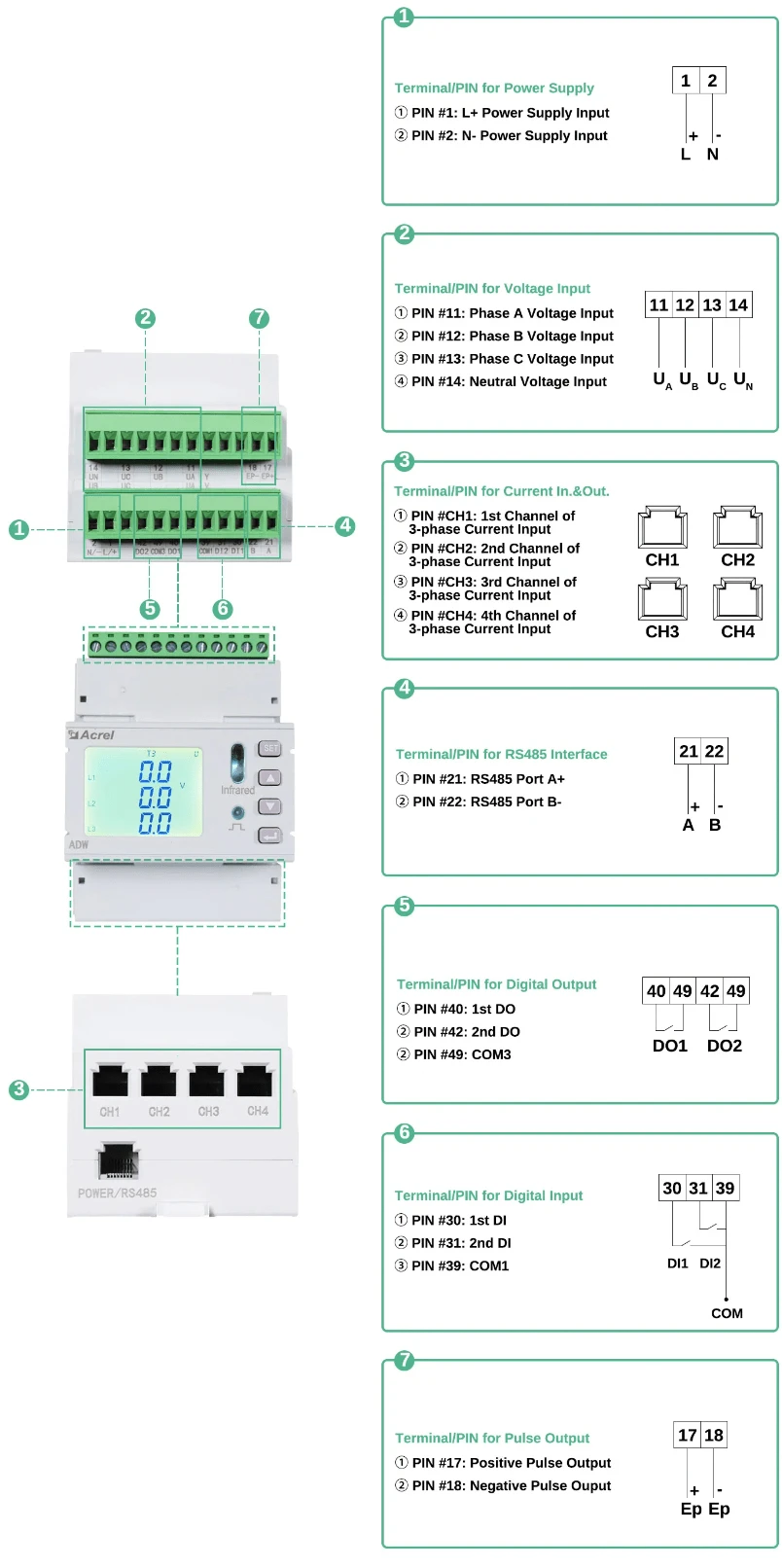

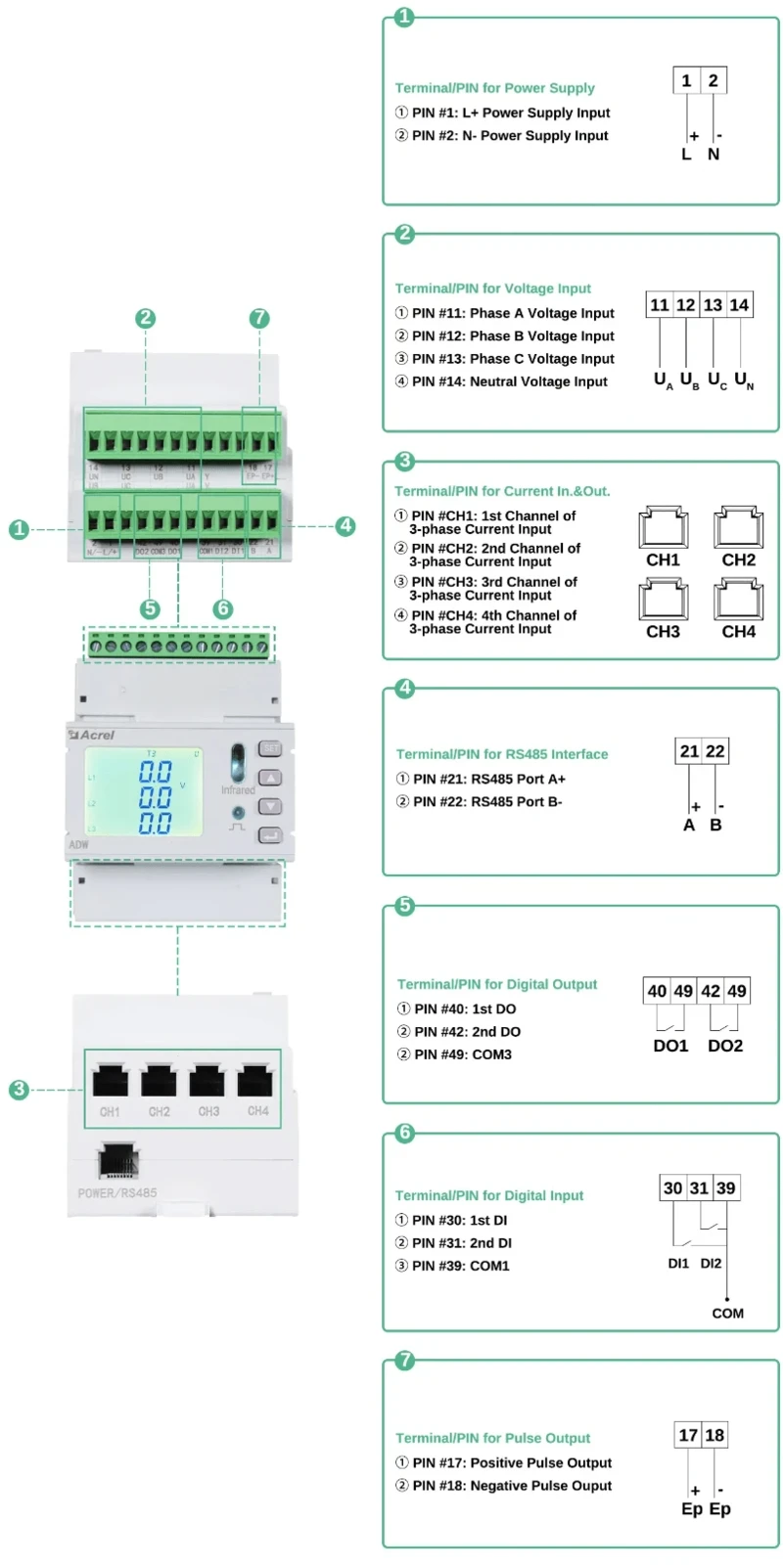

● Dvosmerni stikalni vhod, dvosmerni stikalni izhod, RS485 komunikacija, aktivni impulzni izhod (ustrezna zanka se lahko preklaplja).

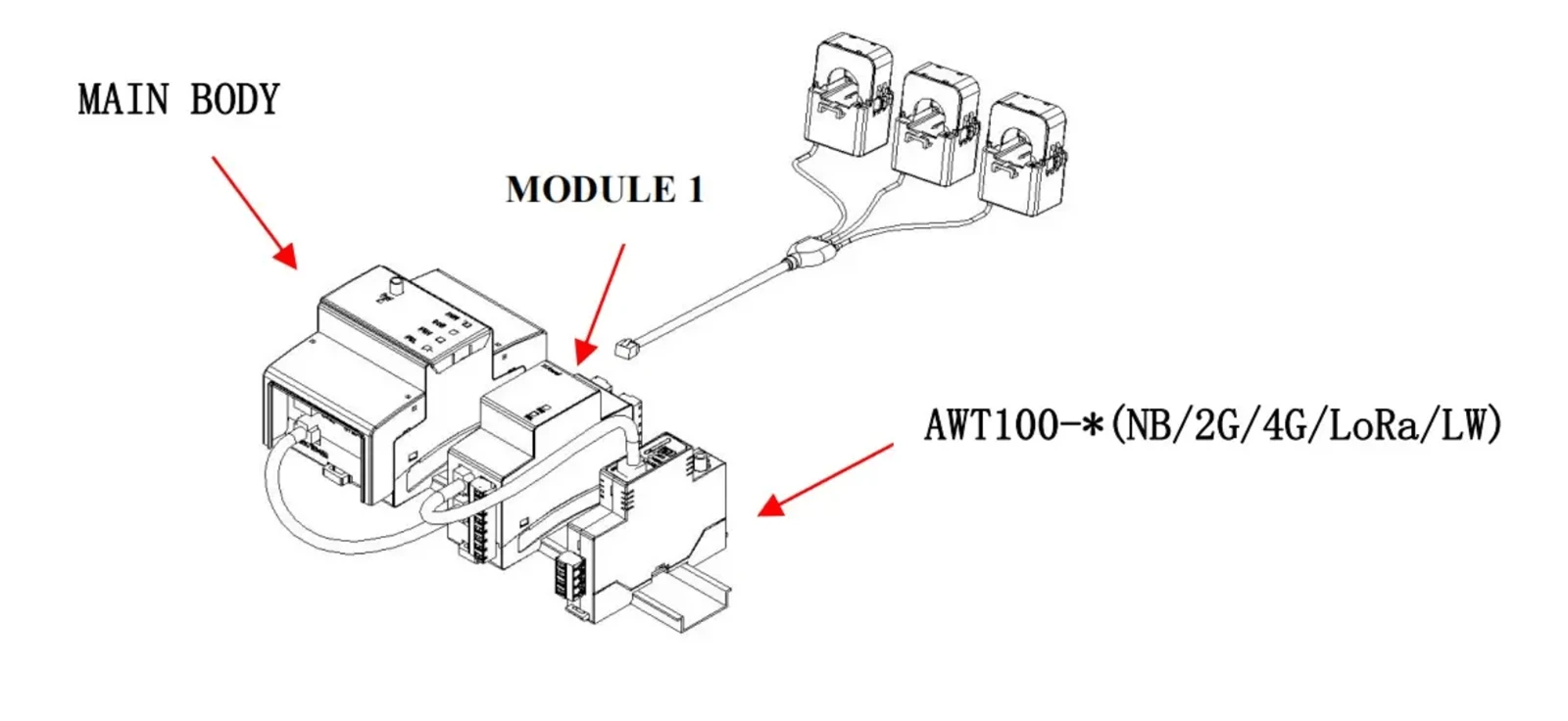

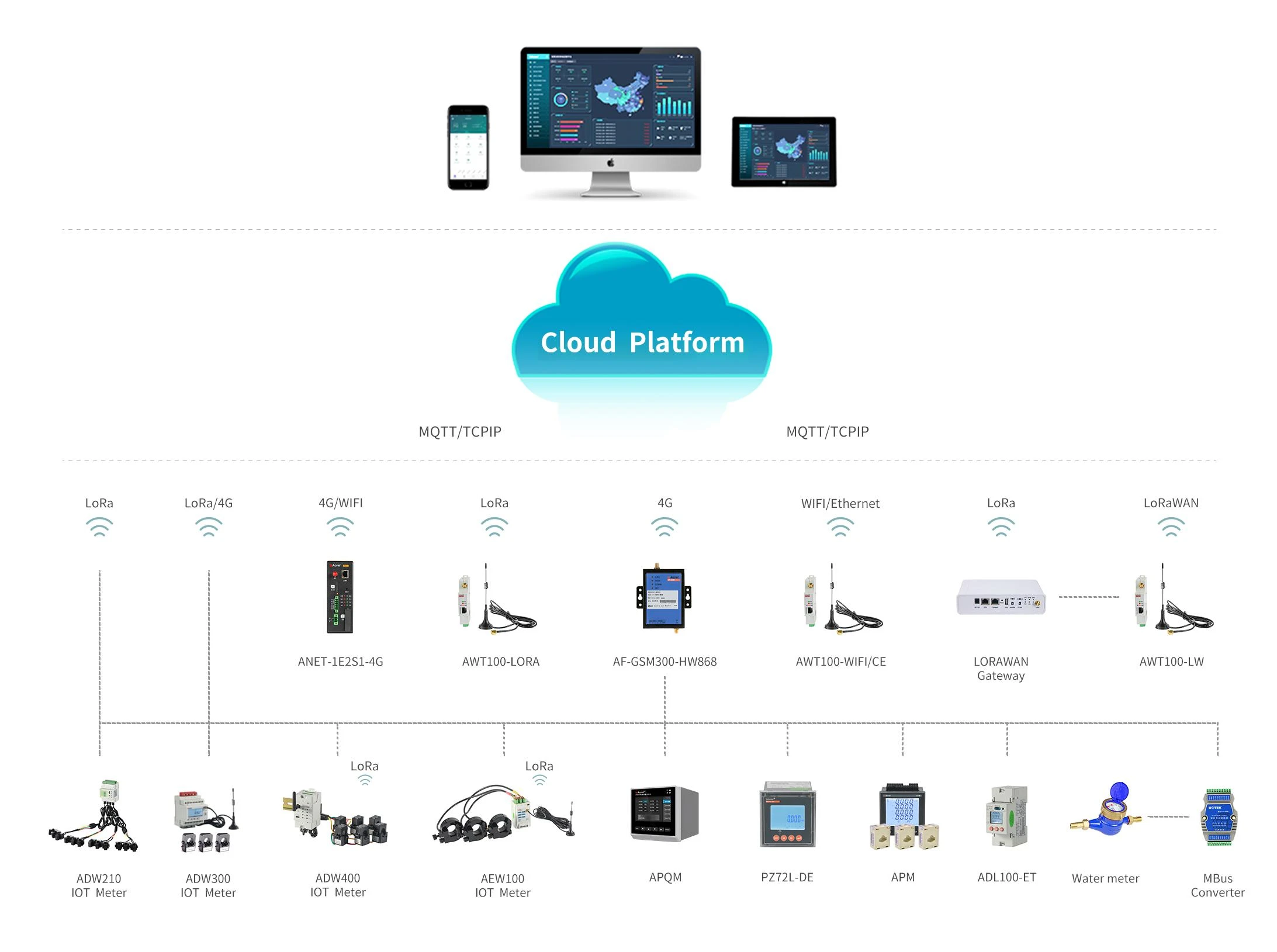

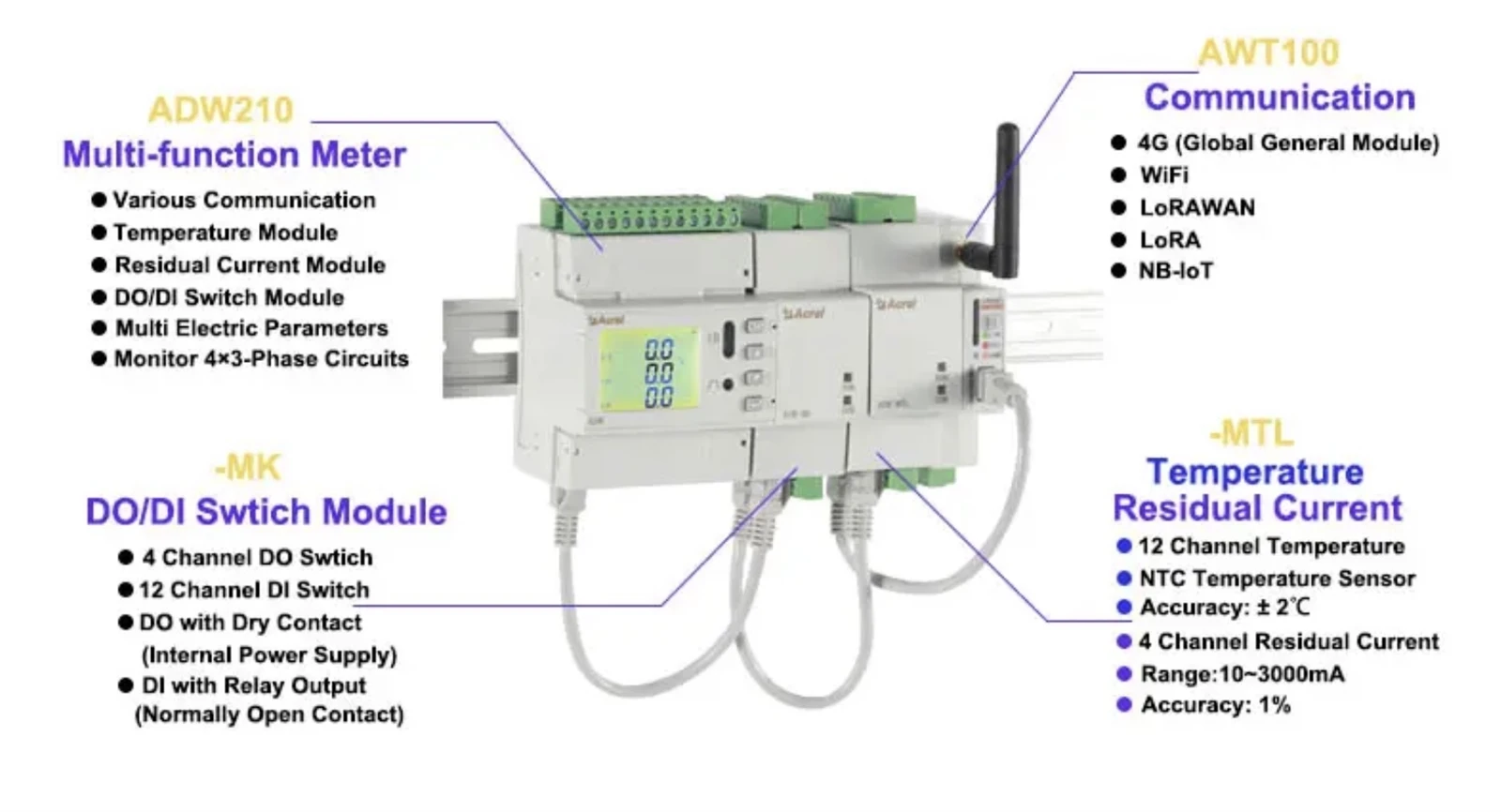

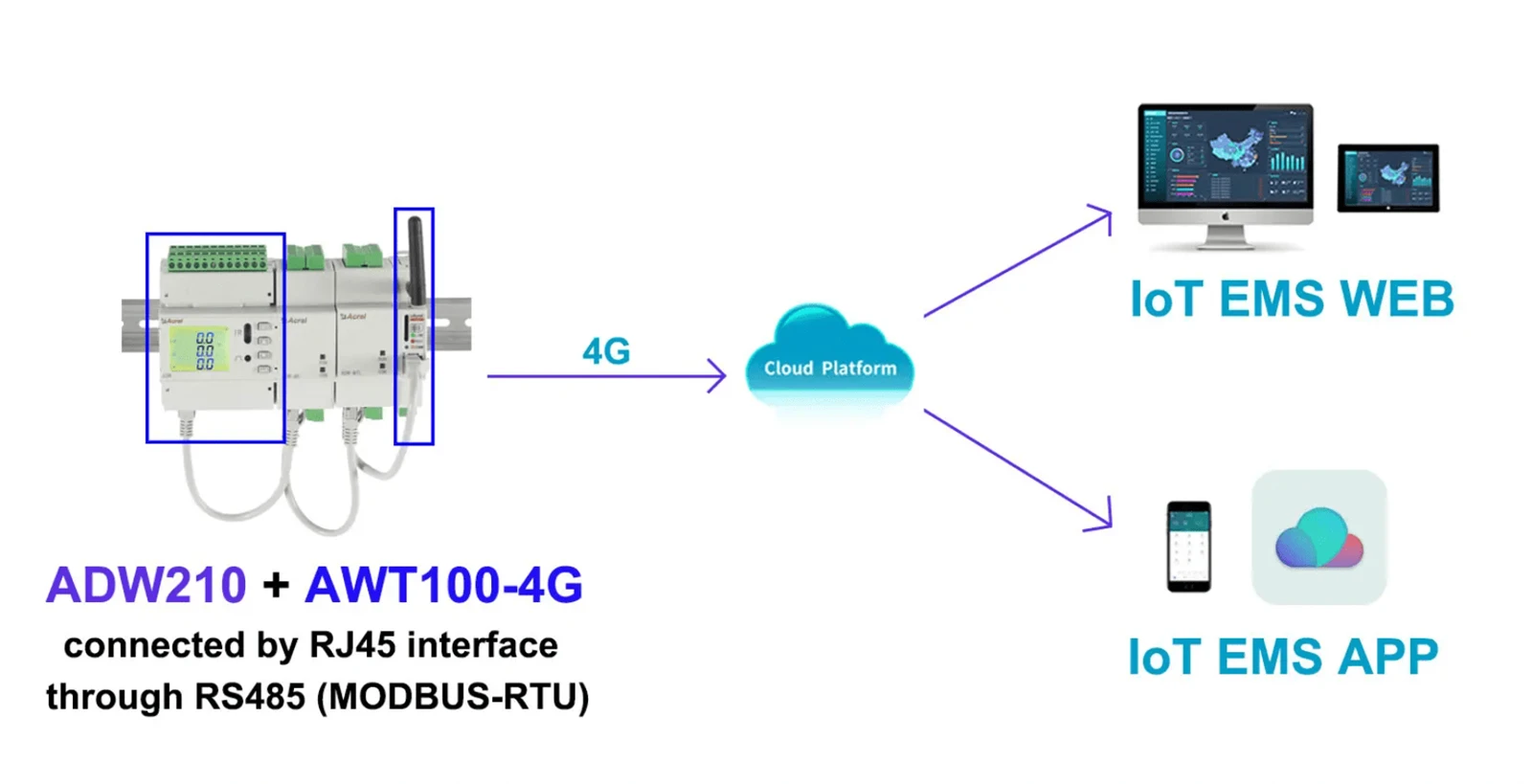

Razširjeni komunikacijski modul --- AWT100:

●AWT100

● 4G (Globalni splošni modul)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Razširjeni modul	Opis
Komunikacijski modul AWT100	4G (Globalni splošni modul)
	4G (južnoameriški modul)
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460~510 MHz)
	Opomba-IoT

RazširjenoModul za merjenje temperature kabla in preostalega toka --- MTL

●MTL

● Merjenje temperature: -20 stopinj ~+100 stopinj

● Merjenje preostalega toka: 10~3000 mA

● Natančnost: Temperatura: ± 2 stopinji; Preostali tok: 1% (razred 1)

product-482-408

Razširjeni modul	Opis
- Temperatura MTC & preostali tok Merilni modul	Merjenje temperature	-20 stopinj ~+100 stopinj
	Merjenje preostalega toka	10~3000 mA
	Natančnost	Temperatura: ± 2 stopinji; Preostali tok: 1% (razred 1)
	Napajanje	DC 12 V; poraba: manj kot ali enako 1 W; vmesnik RJ45
	Komunikacija	vmesnik RJ45; MODBUS-RTU (komunikacija z glavnim telesom)

RazširjenoDodatni funkcijski modul stikala DO/DI --- MK

●MK

● 12-kanalni DI (digitalni vhod)

● 4-kanalni DO (digitalni izhod)

product-482-408

Razširjeni modul	Opis
-MK stikalni modul	12 × DI (vhod)	Vhod s suhim kontaktom z vgrajenim napajalnikom
	4 × DO (izhod)	Relejni normalno odprt kontaktni izhod; nazivna napetost AC 250V/3A, DC 30V/3A
	Napajanje	DC 12 V; poraba: manj kot ali enako 1 W; vmesnik RJ45
	Komunikacija	vmesnik RJ45; MODBUS-RTU (komunikacija z glavnim telesom)
