Opis

Moč	AC/DC100~265V ≤6VA ≤8VA
Poraba energije	≤2W
Točk	≤240 točk
Resolucija	0,1 °C
Razpon temperature	-50°C~+125°C
Natančnost	±1°C
Brezžična frekvenca	470M
Razdalja	Senzor oddajnika 150 m( odprto), ponavljalci razdalja 1 km(odprto)
Komunikacijska vrata	RS485
Protokol	MODBUS-RTU
Baud(bps)	2400、4800、9600、19200
Izhod releja	2 pasivna izhoda ,5 A/AC250V,5A/DC30V kapaciteta
Delovno okolje	Temperatura:-20 °C~+55 °C; Vlažnost≤95%

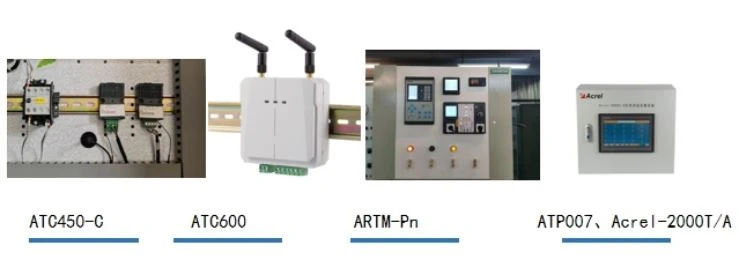

Povezani izdelki

ATC600-C Podatkovna kartica

●Merjenje brezžične temperature;

●240 točk;

●1 RS485 serijska komunikacija, Modbus-RTU;

●2 alarmna releja;

●Napajalnik se prilagaja z AC/DC 220V, AC/DC110V

●Montaža din tirnice

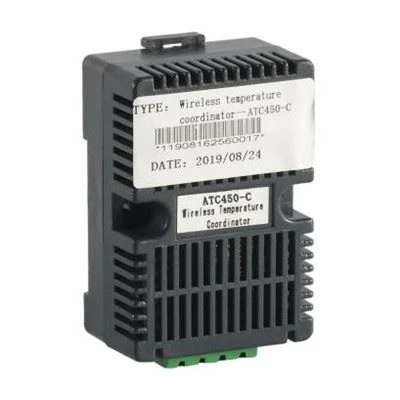

ATC450-C

●Merjenje brezžične temperature;

●60 točk;

●1 RS485 serijska komunikacija, Modbus-RTU;

●Napajalnik se prilagaja z DC24V.

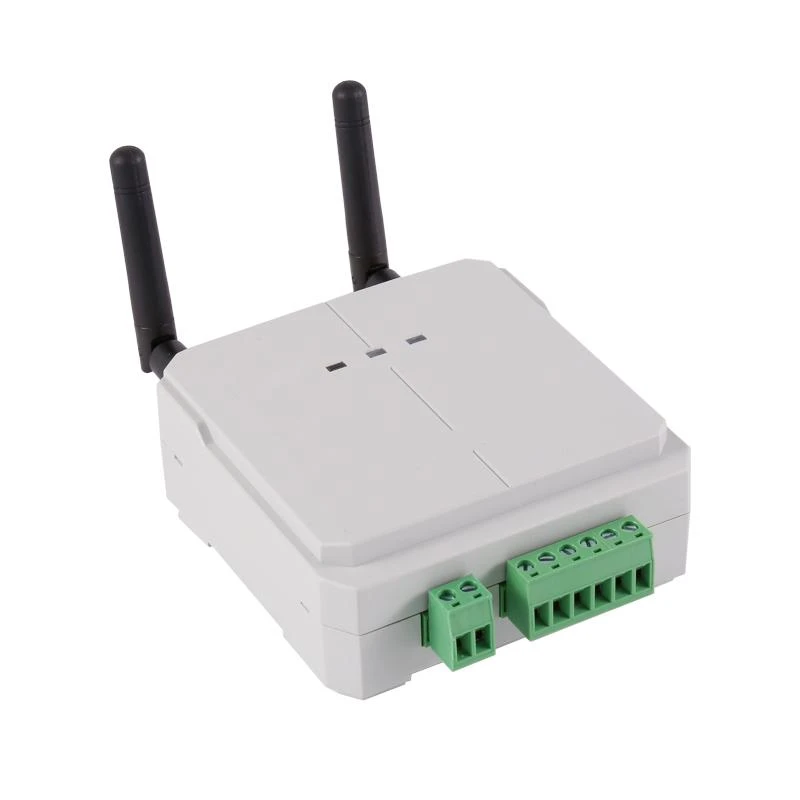

Videz

$47S_TFXM$COXV)S`{YSK)AG$

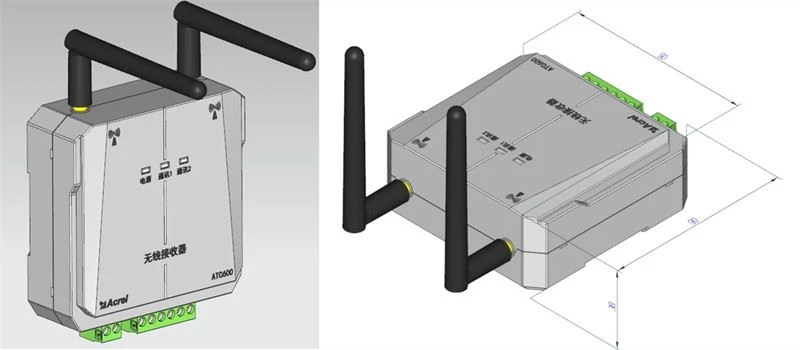

Dimenzija

90*90*39mm (L*W*H)

Brezžični oddajnik za merjenje temperature ATC600 terminalni blok. 1-2 so napajalni terminali,3-4 so DO1 izhod,5-6 so DO2 izhod, 7-8 je A in B terminal RS485 vmesnika.

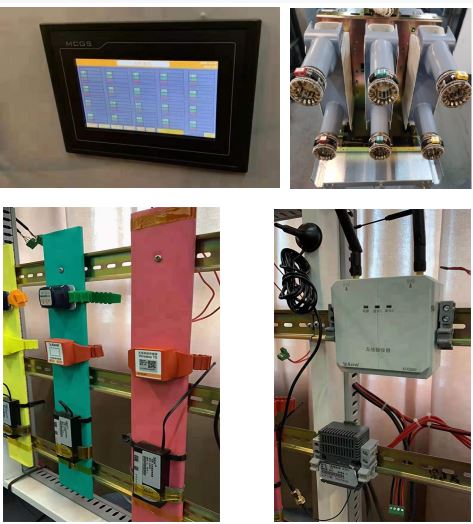

Namestitev

3HOZ@8GYP(@O528}9B~3{1B

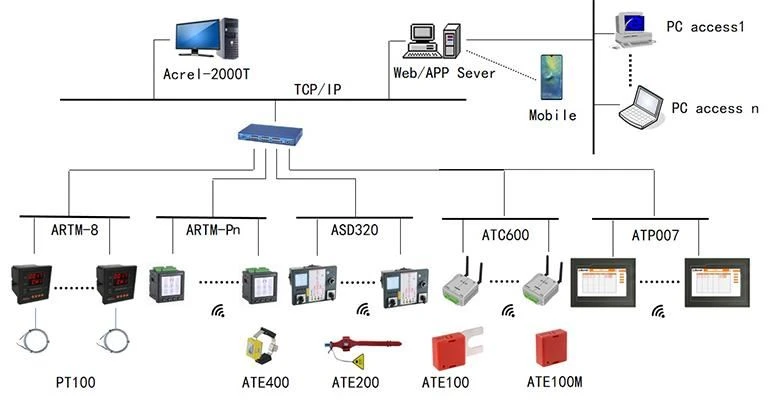

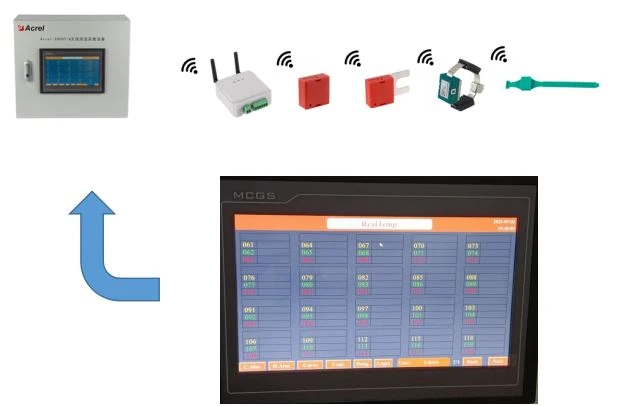

Tipična rešitev

UZ%13}]OO}5AB9RX(N196PQ

Naprava za merjenje temperature serije ARTM je sestavljena iz brezžičnega senzorja za merjenje temperature in sprejemnega/prikazovalnega terminala. Vse podatke o temperaturi je mogoče naložiti v brezžični sistem merjenja temperature, da se realizira celovito spremljanje električnih stikov v procesu transformacije in distribucije.

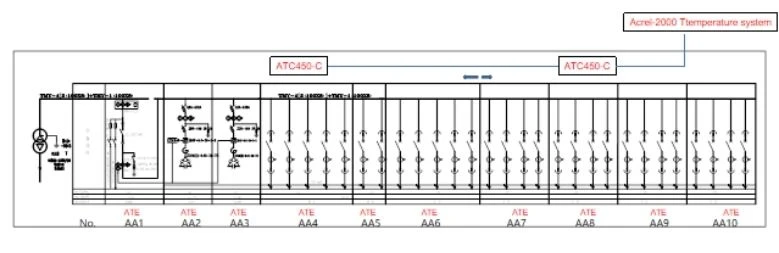

NAMESTITEV-- SPREJEMNIK

Predlog:

Nizkonapetostna glavna dohodna omara je opremljena s 6 točkami; omara z kondenzatorjem je opremljena s 3 točkami; izhodna omara je opremljena s 3 točkami za vsako vezje.
