Pregled
Analogni tokovni senzor/pretvornik toka BA uporablja načelo elektromagnetne indukcije za merjenje izmeničnega toka v električnem omrežju v realnem času ter uporablja tehnologijo konstantnega toka in linearne kompenzacije za izolacijo in pretvorbo v standardni izhod enosmernega signala. Najpogosteje se uporablja v industrijski avtomatizaciji za PLC.
Parameter
BA05-AI/I(V) | BA10-AI/I(V) | BA20-AI/I(V) | BA50-AI/I(V) | BA50L-AI/I(V) | ||
Pomožna moč | DC 12V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V |
| DC 24V | ||||||
Poraba | Manjši ali enak 1 W | Manjši ali enak 1 W | Manjši ali enak 1 W | Manjši ali enak 1 W | Manjši ali enak 1 W | |
Velikost skoznje luknje | φ5 mm | φ10 mm | φ20 mm | φ50 mm | φ50 mm | |
Vnos | Trenutno | AC {{0}}~(0,5~10)A | AC 0~(8~50)A | AC 0~(40~200)A | AC 0~(60~600)A | AC {{0}}~(0,1~1)A (omejitev uhajajočih tokov) |
Izhod | Nominalna vrednost | DC4-20mA ali 0-20mA,0-5V,0-10V itd. | ||||
Odpornost na obremenitev | Tokovni izhod Manjši ali enak 500Ω, Izhodna napetost Večji ali enak 1kΩ | |||||
Razred natančnosti | 0,5 odstotka | |||||
Odzivni čas | Manjši ali enak 350 ms | |||||
Temperatura | Delovanje:-10 do plus 55 stopinj Shranjevanje:-25 do plus 70 stopinj | |||||
Temperaturni koeficient | Manj ali enako 200 ppm/stopino | |||||
Namestitev | (Tirnica) DIN35, pritrjena na omarico z vijaki | |||||
Standardi | GB/T 13850 | |||||

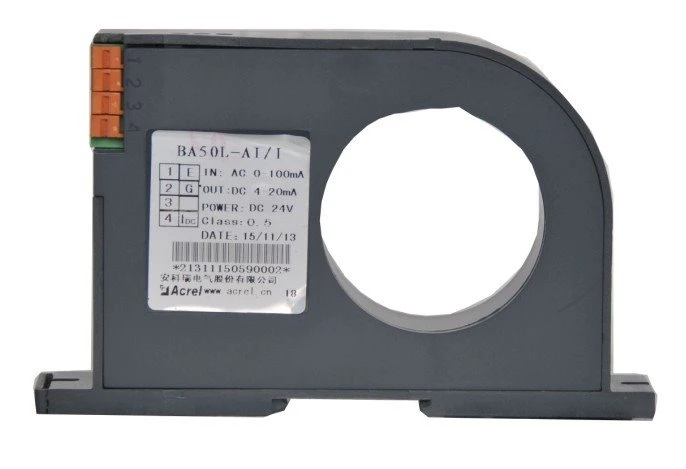

 | BA50-AI/I ●Vhod: 0-1Uhajajoči tok ● Izhod: DC 4-20 mA ● Merjenje toka uhajanja ● Preobremenitev: 1,2-krat večja od nazivne vrednosti |
BA20-AI/V ●Uporaba: industrijska avtomatizacija ●Vhod: Merjenje AC toka do 200A ● Preobremenitev: 1,2-kratna nazivna vrednost ●Izhod: DC 0-5V |
|

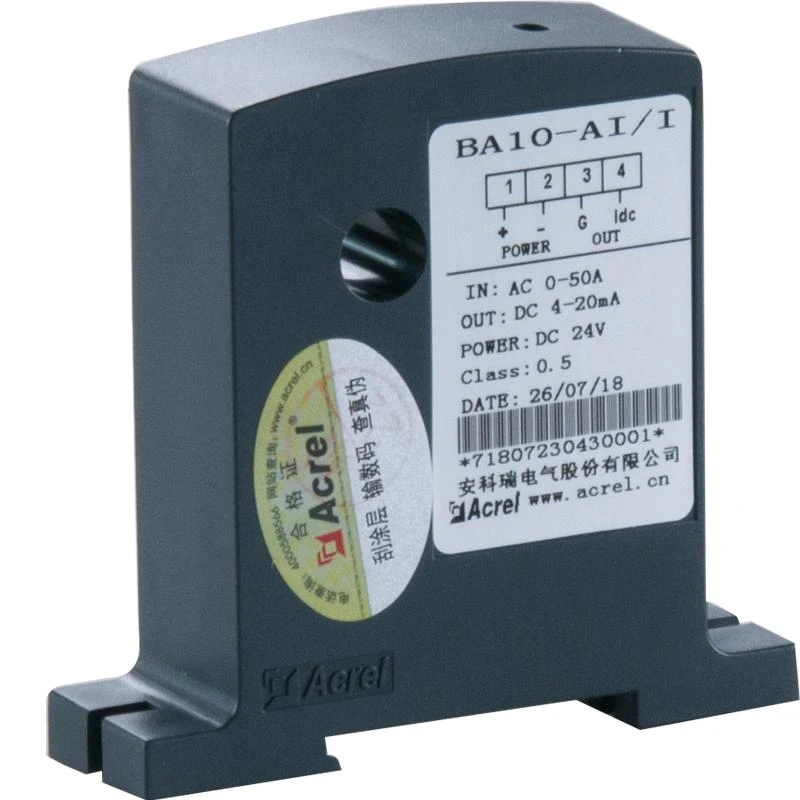

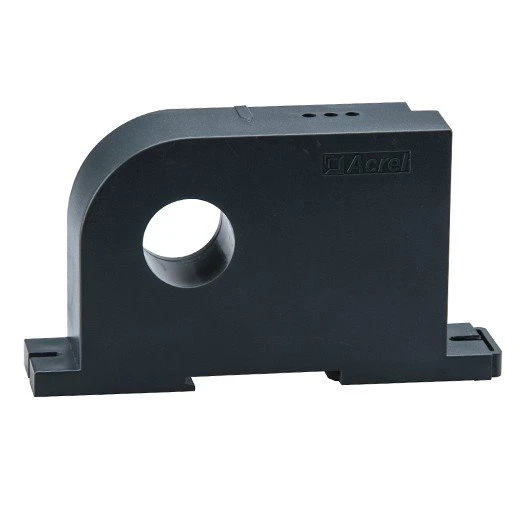

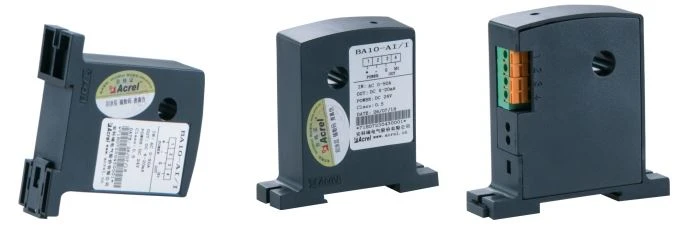

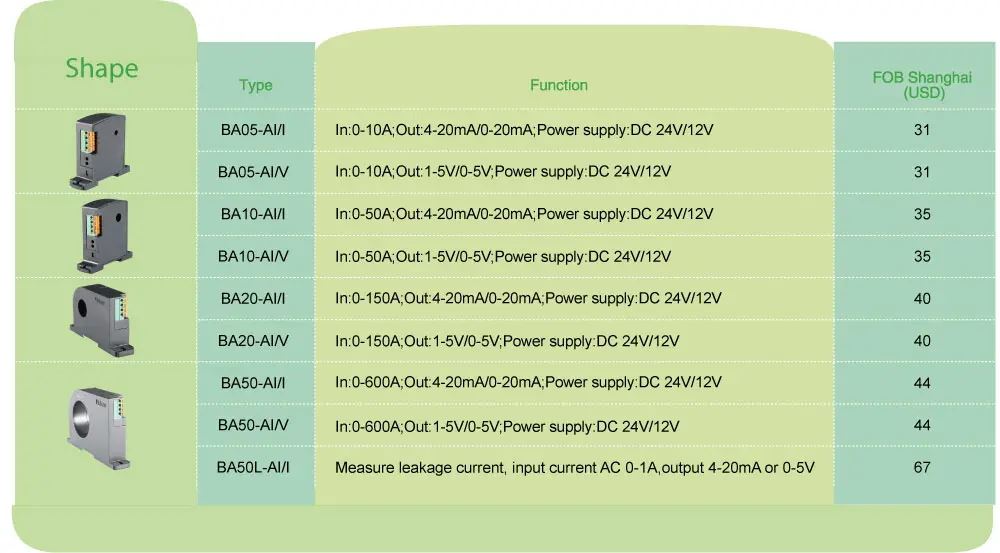

Videz
● Večja natančnost ● Višja stopnja izolacije ● Višja raven varnosti ● Nižja poraba
Dimenzija

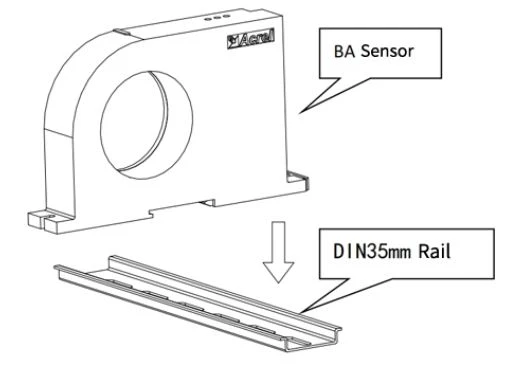

Namestitev
Izberite primerno mesto za namestitev standardne tirnice DIN35 mm in na letev namestite senzor BA;
Na spodnji plošči ohišja izberite primerno mesto za odpiranje dveh navojnih lukenj, ki ustrezata položaju fiksne luknje nameščenega senzorja; Po namestitvi senzorja namestite pozicionirni vijak

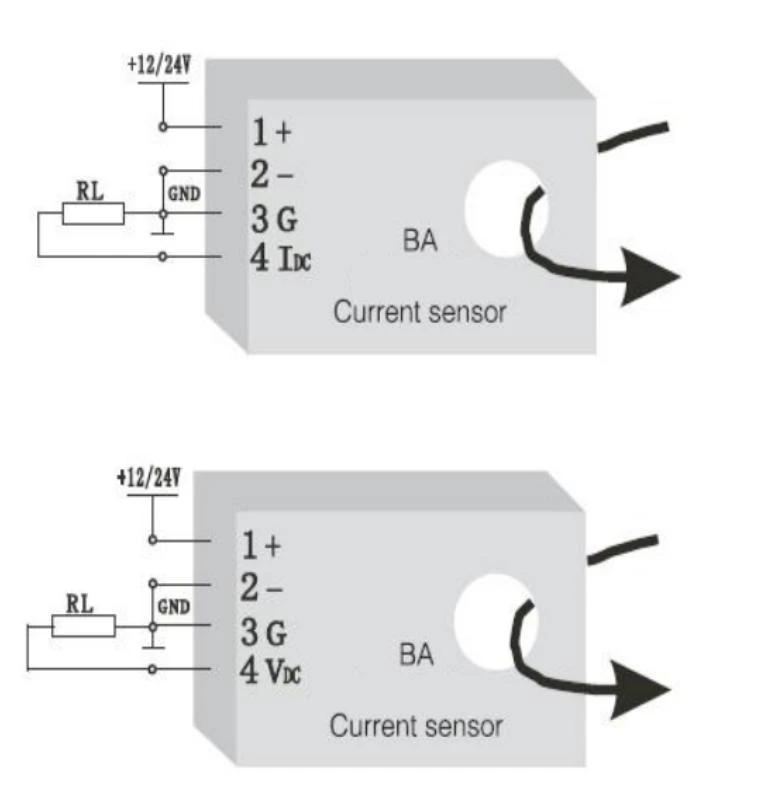

Ožičenje
1 —— plus pozitivno napajanje (ni obrnjeno)
2 —— - Napajanje ZEMLJA
3 —— G（Negativni tokovni izhod, ki se lahko deli z napajalnikom）
4 —— IDC (pozitivni tokovni izhod), VDC (pozitiven izhod napetosti)
Aplikacija
Citat
