Pregled

Acrel BD Series električni oddajnik je naprava, ki lahko izolira in prenaša električne parametre, Ta tri fazni tok pretvornik deluje kot oddajnik, ki pretvori izmenski tok ali napetost v lineaven DC analogni signal z izoliranjem vhoda in izhoda. Izdelki so skladni s standardom GB / T 13850-1998.

Funkcija

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Faza&ožičevanje	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Vhodni	Voltaža	Neposredni L-L	Do 480V AC
		Neposredni L-N	Do 276V AC
		Z zunanjim PT	○	○	○	○	○
	Sedanji	Neposreden	Do 5A AC
	Sedanji	Z zunanjim CT	○	○	○	○	○
Izhod	Normalna vrednost	DC:4-20mA-0-20mA, 0-5V, 0-10V, tako naprej
	Odpornost na obremenitev	Trenutni izhod≤600Ω Izhodna napetost≥1000Ω
	Ripple vsebina	<0.5% peak="">
Merjenje	Voltaža	□	—	—	□
	Sedanji		—	—	□	□	□
	Aktivna/reaktivna moč	—	—	—	—	□	□
	Navidezna moč	—	—		—	□	□
	Faktor moči	—	—	R	—	□
	Frekvenca					□	□
Merjenje energije	±KWh	—	—	—	—	—	○
Razred točnosti	0.5%
Sporočilo	Vmesnik: RS485 Protokol: Modbus-RTU			—
Analogni izhod	DC 0-5V,0-10V,0-20mA,4-20mA
Izhod impulza

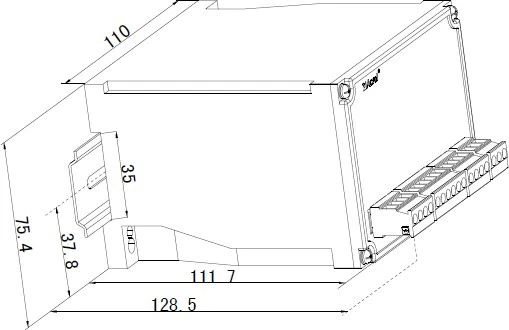

Dimenzije(mm)	Ohišje(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pomožna moč		85-265V AC/DC,DC24V,DC48V
Temperatura	Operacija	-10 do 55 °C
Temperatura	Skladiščenje	-25 do 70 °C
Vlažnost		Do 95%, brez kondenza
Namestitev		(Železnica) DIN35 popravek na kubični z vijaci
Standardi		GB/T 13850

"": Da "—" Ne "' Neobvezno


	Pretvornik električne energije serije BD-3P ● Napetost\Tok\Faktor moči\Frekvenca ● Preobremenitev: 1,2 krat nazivne vrednosti ● Analogni izhod DC 0-5V/0-10V/0-20mA/4-20mA

Pretvornik enofazni tok serije BD-AI ● Tok izmenjenega toka ● Preobremenitev: 1,2 krat nazivne vrednosti ● Analogni izhod DC 0-5V/0-10V/0-20mA/4-20mA
