Pregled

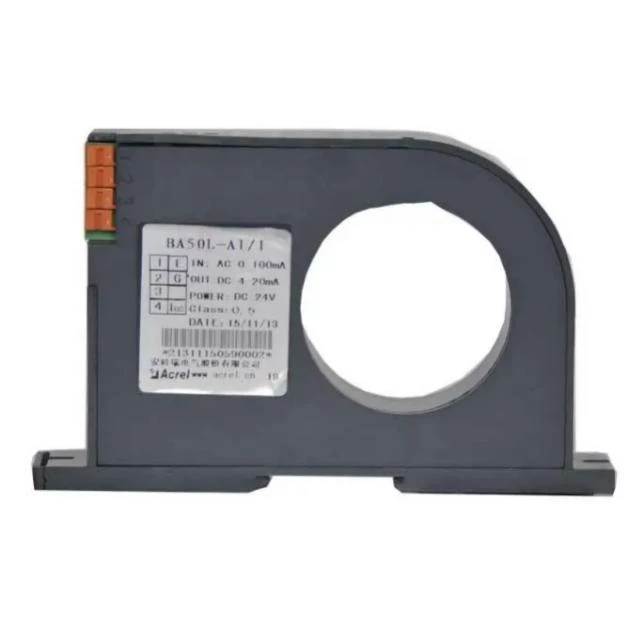

BA50L je transformator preostalega toka pretvornika, ki v glavnem zazna uhajanje električnega sistema. V vsakem trenutku lahko dohiti stanje električnih tokokrogejev in opreme za preprečevanje požarov in drugih nesreč, ki jih povzroča uhajanje.

Funkcija

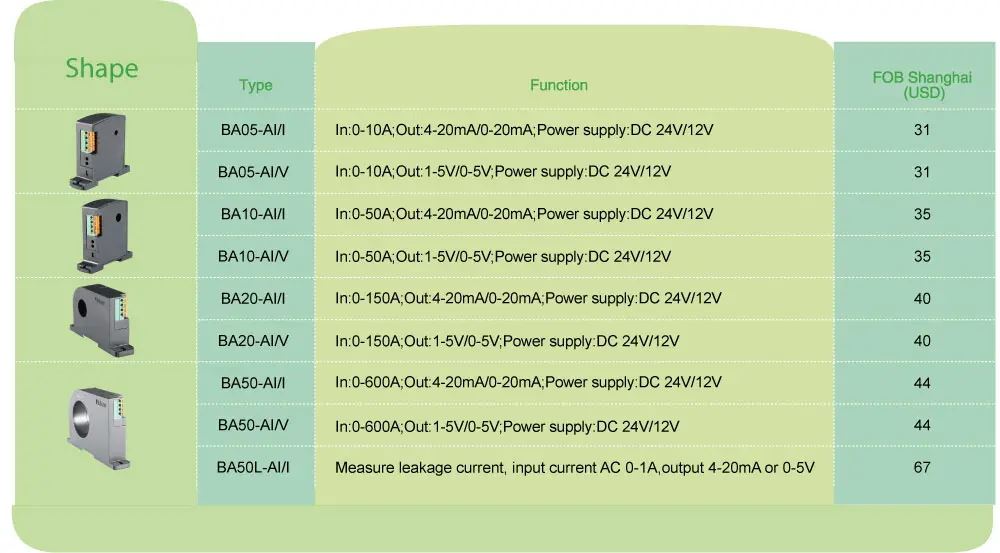

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomožna moč	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Potrošnja		≤1W	≤1W	≤1W	≤1W	≤1W
Velikost luknje		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Vhodni	Sedanji	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (omejitev uhajanja tokov)
Izhod	Nominalna vrednost	DC4-20mA ali 0-20mA,0-5V,0-10V itd
	Odpornost na obremenitev	Trenutna izhodna≤500Ω,Izhodna napetost≥1kΩ
Razred točnosti		0.5%
Odzivni čas		≤350ms
Temperatura		Delovanje:-10 do +55°C Shranjevanje:-25 do +70°C
Koeficient temperature		≤200ppm/°C
Namestitev		(Železnica) DIN35, pritrdite na kabiko z vijaci
Standardi		GB/T 13850

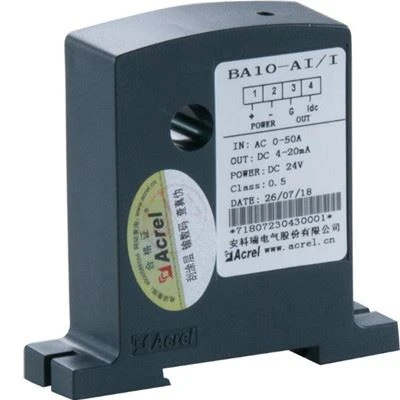

BA10-AI/I

●Uporaba: Industrijska avtomatizacija

●Vhod: merjenje tekočega toka do 50A

●Preobremenitev: 1,2-krat nazivne vrednosti

●Izhod: DC 4-20mA

BA20-AI/V

●Uporaba: Industrijska avtomatizacija

●Vhod: merjenje tekočega toka do 200A

●Preobremenitev: 1,2-krat nazivne vrednosti

●Izhod: DC 0-5V

Videz

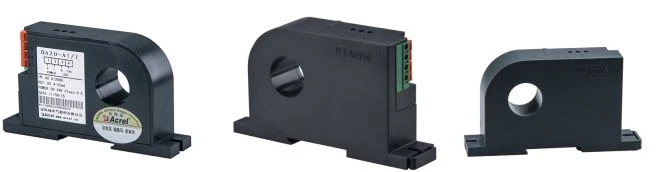

JQ77G~7H6BSBOF]A~G}W%8Y

Izdelki serije BA uporabljajo načelo elektromagnetne indukcije za merjenje izmenjenega toka v električnem omrežju v realnem času in uporabo tehnologije stalnega toka in linearnega nadomestila za izoliranje in preoblikovanje v standardni enosmerni izhod signala.

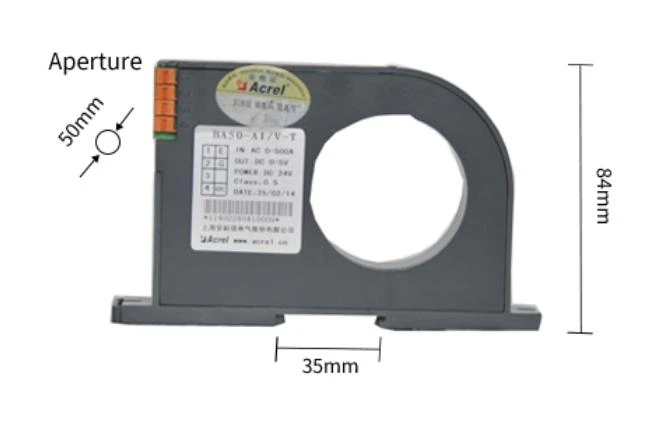

Dimenzija

Namestitev

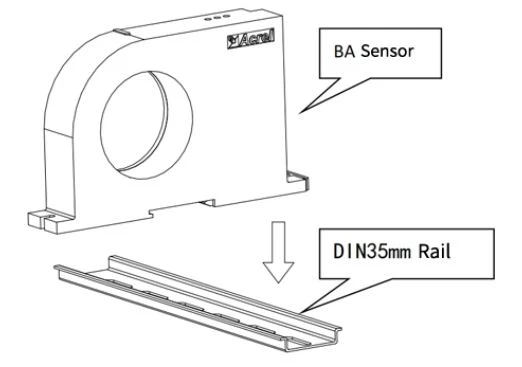

Izberite primerno mesto za namestitev standardne tirnice DIN35mm in namestite tipalo BA na tirnico;

Na spodnji plošči omare izberite primerno mesto za odpiranje dveh navojnih lukenj, ki ustrezajo položaju fiksne luknje vgrajenega senzorja; Ko namestite senzor, namestite vijak za
