Opis proizvodnje
Senzor pretoka enosmernega toka je merilni modul, ki izmerjeni neposredni tok pretvori v sorazmerni neposredni tok ali napetostni signal glede na teorijo fluksgata in vhodna stran je visoko izolirana od izhodne strani. Tipični izhodi vključujejo 4-20mA, DC0-5V in DC0-10V signale. Te standardne signale lahko pridobijo različne naprave, kot so PLC, RTU in DAS kartice in se uporabljajo za različne trenutne aplikacije za spremljanje. tok puščanja TransformatorS obdaja vtičnico + in – enosmernega tokokroga.
Zaznava izhodne signale senzorjev v vejah vezja. Če je izolacija v vejah vezja normalna, mora biti tok, ki prehiteva senzor, enak v nasprotni smeri. Izhodni signal je nič. Če je veja vezja pritlinjena, se z razlikovnim tokom preleti transformator uhajanja in izhod senzorja ni nič. Zato je mogoče identificirati zemeljsko vejo v enosmernem sistemu z zaznavanjem izhodnih signalov iz vej vezja. Teorija zagotavlja natančno identifikacijo črt in preprečuje vpliv porazdeljene kapacitance.
Videz

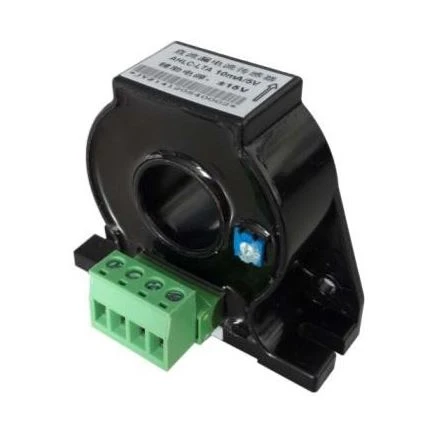

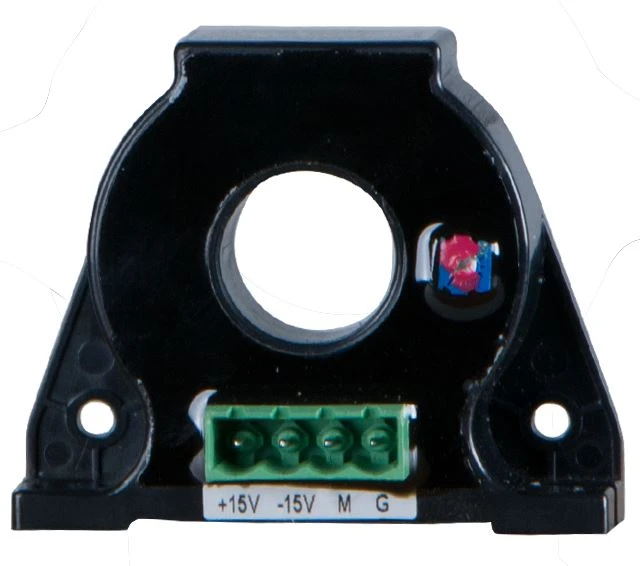

AHLC-LTA
AHLC-EA

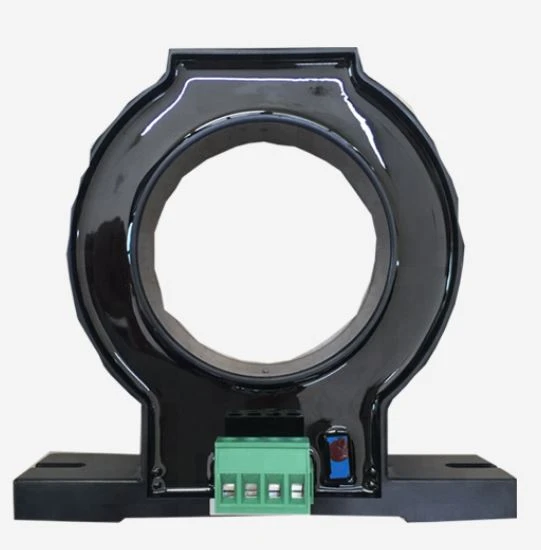

AHLC-EB
Parametrov
Specifikacija | Nazivni tok | Napajalnik | Nazivna izhodna | Odmik (mm) | Natančnost stopnje |
AHLC-LTA | DC 10mA~2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA~2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA~2A | ±15V | 5V | φ 60 | 1 |
Dimenzija (enota: mm)
| ||

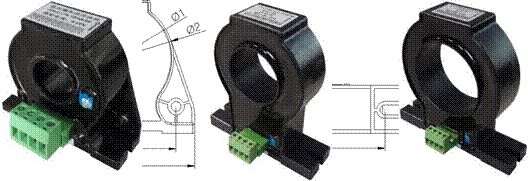

| Slika 1 | Slika 2 | Slika 3 |
Specifikacija velikosti | Velikost orisa(mm) | Skozi | Montažo | Slika | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Slika 1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Slika 2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Slika 3 |
Napeljave

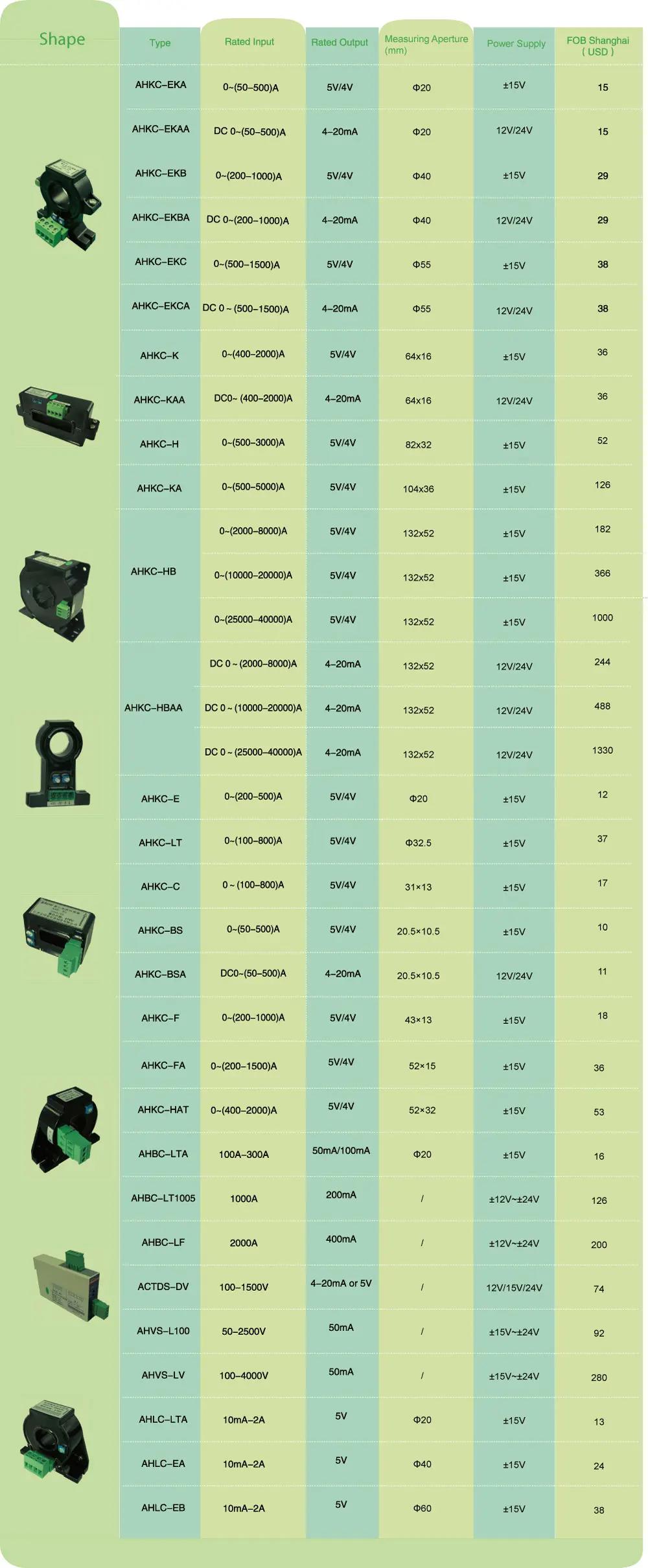

Kotacije
