Opis proizvodnje

Senzorji enosmerne napetosti serije BM so merilni modul, ki izmerjeno enosmerno napetost pretvori v sorazmerni enosmerni tok ali enosmerni napetostni signal po teoriji optične izolacije. Vhodna stran je zelo izolirana od izhodne strani.

Visoka natančnost, linearnost in integracija, majhnost, preprosta struktura, dolgoročna stabilnost in prilagodljivost različnim delovnim pogojem. Pogosto se uporabljajo za sistemsko kontrolo in odkrivanje električne opreme v sektorju električne energije, nafte, rudnika, kemične, železniške, komunikacijske, gradbene avtomatizacije.

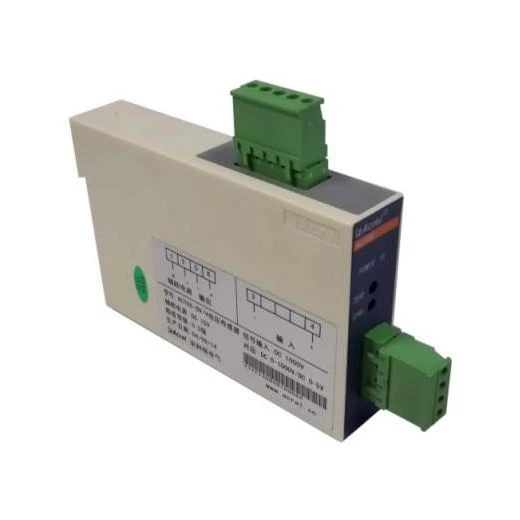

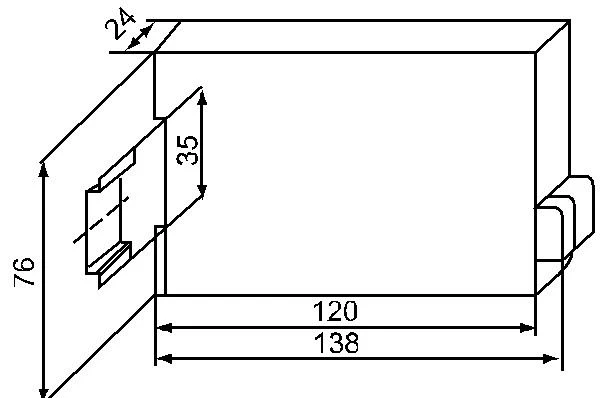

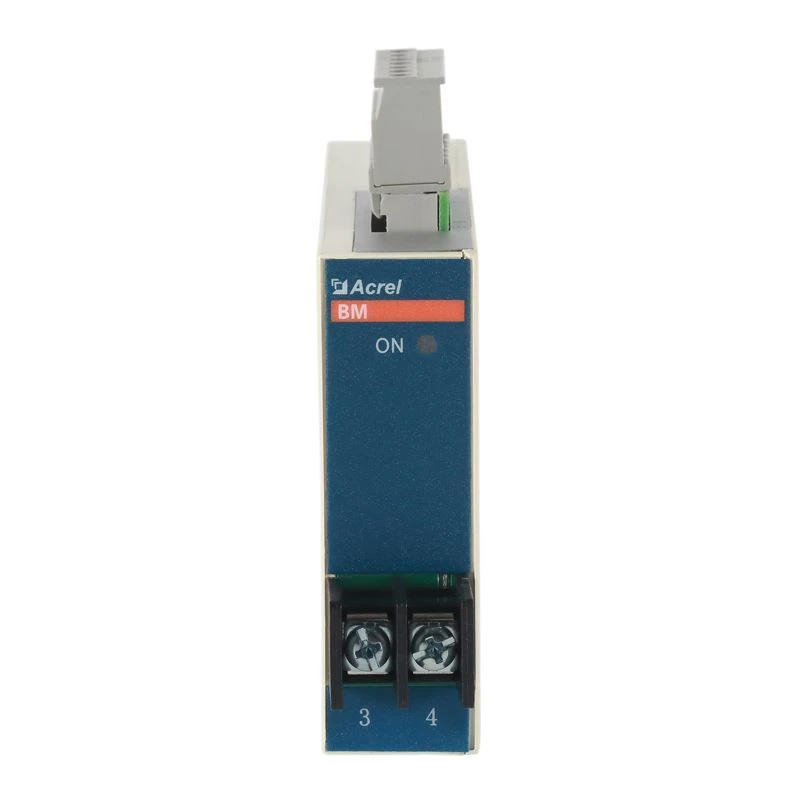

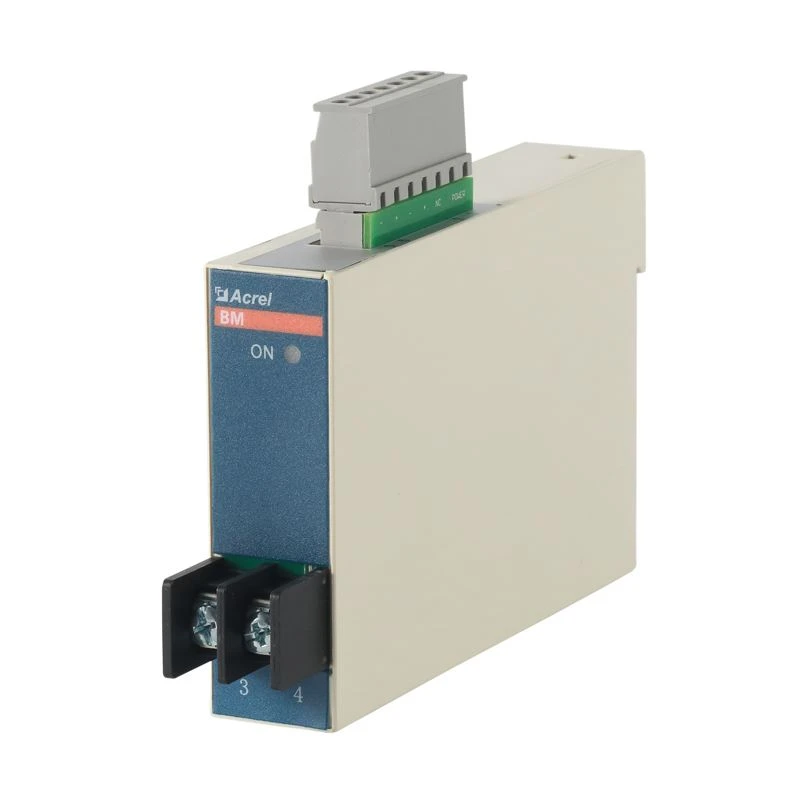

Videz

Parametrov

Tehnični parametri		Kazalo
Vhodni		Nazivna napetost DC300~1500V
		Obseg napetosti 120% * Vpn
Izhod	Nominalna vrednost	napetost:DC 0-5V-DC0-10V ; tok:DC 4-20mA-DC 0-20mA
	Zaščita pred preobremenitvijo	Max. izhod≤ 150% celotne lestvice
	Odpornost na obremenitev	>5000Ω(izhodna napetost)/<450ω(current>
Napajalnik		DC12V / DC15V / DC24V / DC48V(Neobvezno)
Natančnost stopnje		0.5
izvleci napetost		Frekvenca napajanja prenese napetost 3500VAC med vhodom/ izhod in napajanje
Napaka linearnosti		0.2%
Odmik napetosti / Odmik tok (Ta =+25°C)		50mV(ustreza izhodni napetosti)/80uA( ustreza izhodu toka)
Odzivni čas		≤ 30mS
Izolacijska odpornost		>20MΩ@DC500V
Način namestitve		Z vodilno železnico TS35
Okoljski pogoji	Temperatura	Delovna temperatura:-10°C-+55°C; temperatura shranjevanja: -40°C-+85°C
	Vlažnost	≤93%RH, brez rove, brez agresivnega plina
	Višina	≤2500m
