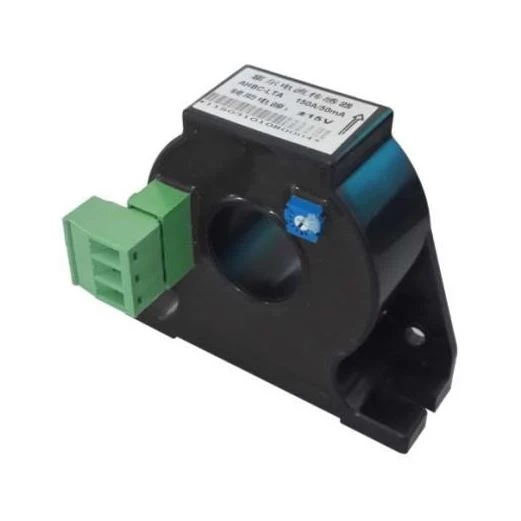

Hallov tokovni senzor z zaprto zanko se imenuje tudi Hallov magnetni balansirni tokovni senzor. Omenjeno teorijo združuje s teorijo magnetnega uravnoteženja. Z drugimi besedami, koncentrator feromagnetnega polja koncentrira magnetno polje, ki ga ustvarja primarni tok, in ga nanese na Hallovo komponento. Nato se izhodni napetostni signal iz Hallove komponente ojača in postane vhod močnostnega ojačevalnika. Izhodni odmik toka teče skozi sekundarno izravnalno tuljavo. Magnetno polje, ki ga ustvarja sekundarna tuljava, je nasprotno polju, ki ga ustvarja primarni tok. Na ta način se primarno polje kompenzira in Hallov izhod postopoma zmanjša. Ko je primarno polje enakovredno sekundarnemu in je offset tok stabilen, je to magnetno uravnoteženje. To vezje je v glavnem sestavljeno iz komponente za pretvorbo elektromagnetizma, ojačevalnika vezja in vezja za kompenzacijo pogona.
1 Razlaga vrste
2 Spec. in velikost (enota：mm)

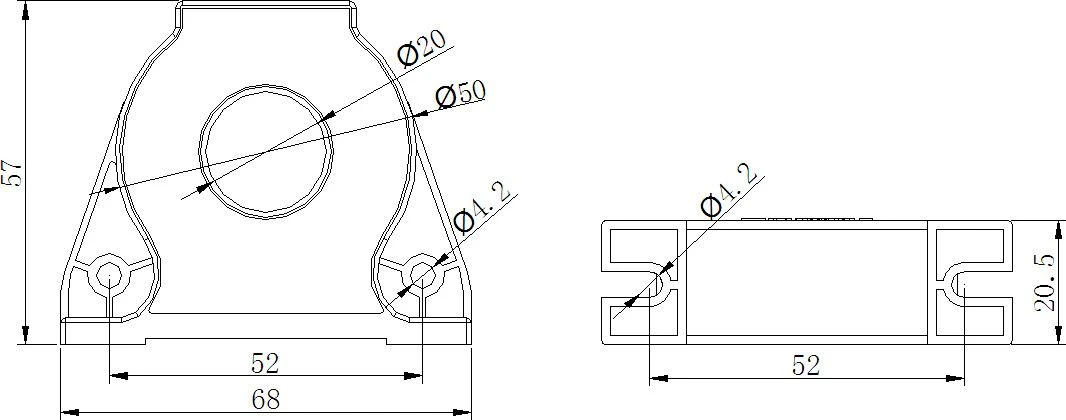

2.1 Oris velikosti AHBC-LTA
 |  |

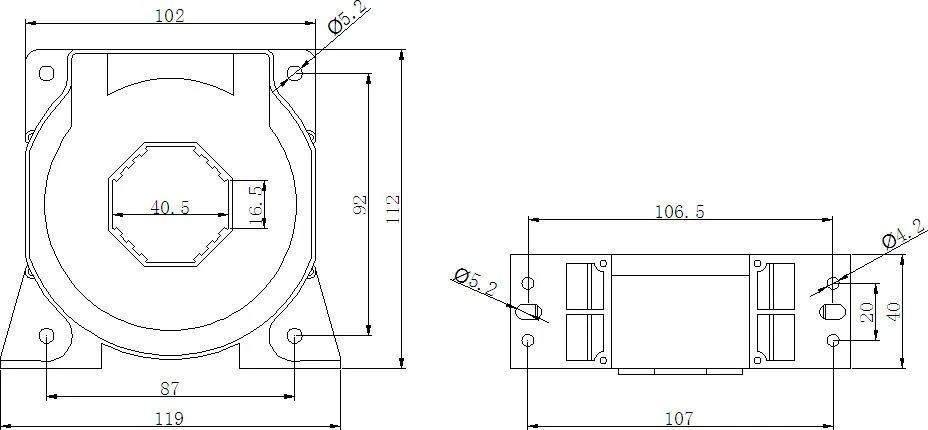

2.2 Okvirna velikost AHBC-LT1005
 |  |

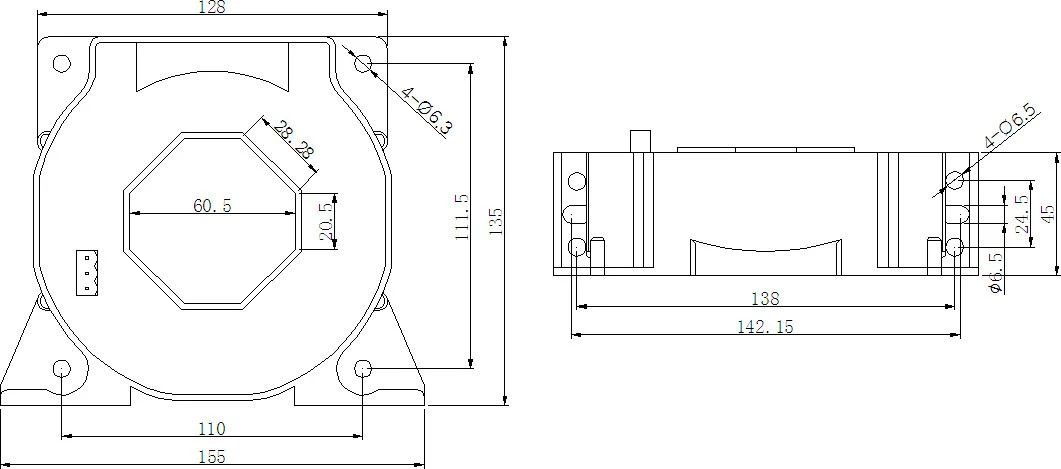

2.3 Oris velikosti AHBC-LF
 |  |
3. Navzkrižne referenčne tabele spec. -parameter
Specifikacija | Nazivni tok | Napajanje | Nazivna moč | Merilna odprtina (mm) | Stopnja natančnosti |
AHBC-LTA | 100～300A | ±15V | 50 mA / 100 mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Opomba: izmenični in enosmerni vhodni tok je mogoče izmeriti, navedite pri naročilu.
4. Način ožičenja
● Opredelitev priključkov za ožičenje
Opomba: 1. Analogni izhod GND mora biti povezan z ozemljitvijo.
2. Izberite pravilno smer toka.
