Opis izdelka

Senzor toka hale za zaprte zanke se imenuje tudi senzor magnetnega toka Hall. Omenjeno teorijo vključuje z magnetno teorijo uravnoteženja. Z drugimi besedami, feromagnetični koncentrator polja koncentrira magnetno polje, ki ga ustvari primarni tok in ga uporablja za komponento Hall. Nato se napetostni signal iz komponente Hall pojači in postane vhod ojačevalnika moči. Izhodni tok odmika teče skozi sekundarno kompenzacijo tuljav.

Magnetno polje, ki ga generira sekundarna tuljava, je nasproti polju, ki ga ustvari primarni tok. Na tak način se primarno polje kompenzira in izhod iz Dvorane se postopoma zmanjšuje. Ko je primarno polje enakovredno drugemu in je odmik stabilen, je to magnetno uravnoteženje. To vezje je sestavljeno predvsem iz komponente za pretvorbo elektromagnetnega sistema, ojačevalnika tokokroga in kompenzacijnega kroga pogona.

Videz

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimenzija

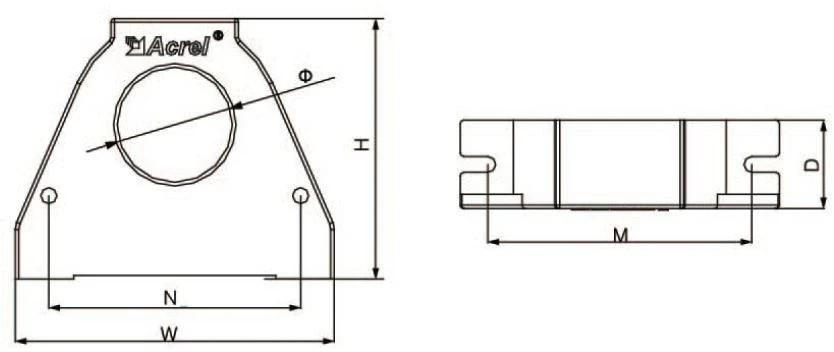

Slika 1

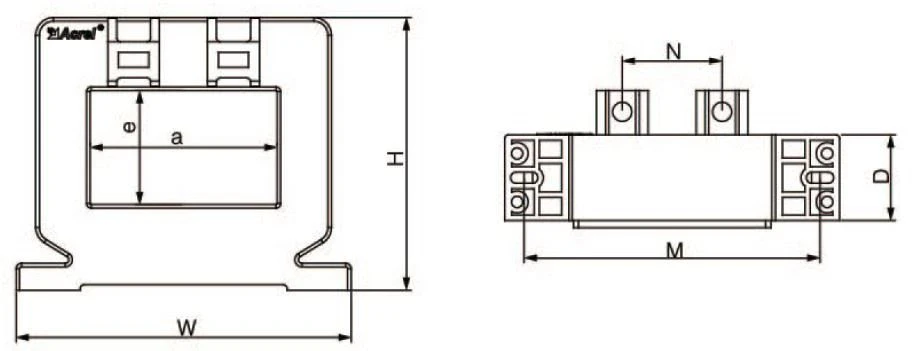

Slika 2

Specifikacija velikosti	Velikost orisa(mm)			Skozi velikost(mm)			Montažo velikost(mm)		Slika
Specifikacija velikosti	W	H	D	a	e	Φ	M	N	Slika
AHKC-E	53	72	16	/	/	21	47	/	Slika 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Slika 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Slika 2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Slika 2
AHKC-F	74	57	22	43	13	/	/	22	Slika 2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Slika 2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Slika 2

Trenutno razmerje

Specifikacija	Nazivni tok	Napajalnik	Nazivna izhodna	Odmik (mm)	Natančno n stopnja
AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0~(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0~(50-500)A	12V/15V/24 V	4~20mA	20.5*10.5	1
AHKC-F	0~(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0~(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0~(400-2000)A	±15V	5V	52*32	1
