Opis proizvodnje
Hallovi tokovni senzorji se večinoma uporabljajo za izolacijo in pretvorbo izmeničnih, enosmernih, impulznih in drugih kompleksnih signalov. Ko se signalni nadzor tokovnih signalov pretvori v skladu s teorijo Hallovega učinka, jih lahko neposredno pridobijo AD, DSP, PLC, sekundarni instrumenti in druge naprave.
Hallovi tokovni senzorji so široko uporabni za pridobivanje in povratne informacije v spremljanju toka, aplikaciji baterij, pretvorniku, upravljanju sončne energije, enosmerni omari, pogonu enosmernega motorja, galvanizaciji, varjenju, frekvenčnem pretvorniku, UPS servo krmilnih sistemih. Odlikuje jih hiter odziv, širok razpon meritev, visoka natančnost, močna preobremenitvena zmogljivost, dobra linearnost in odlično delovanje proti zmanjševanju motenj.

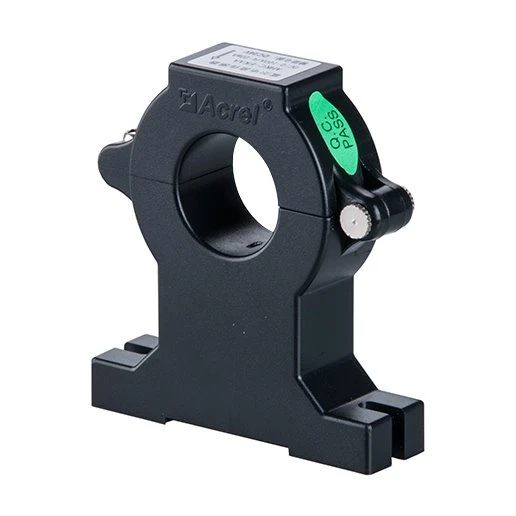

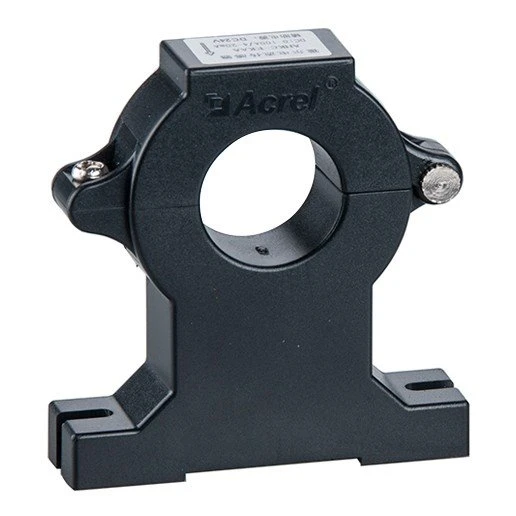

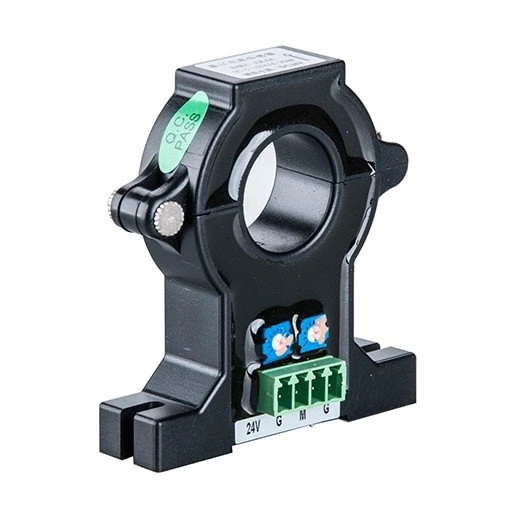

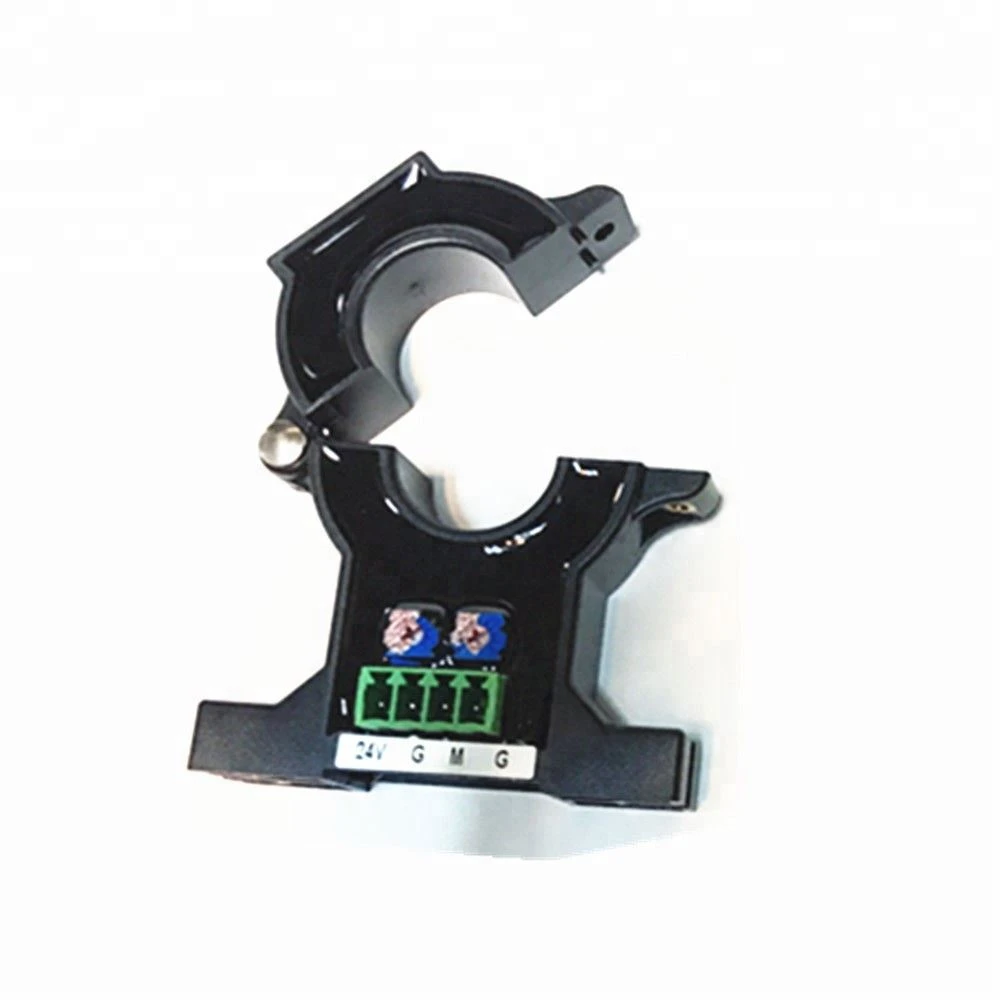

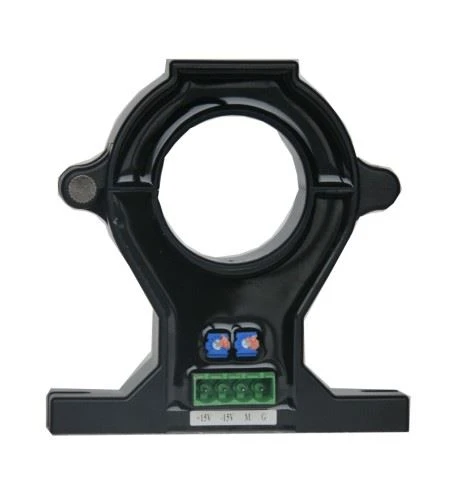

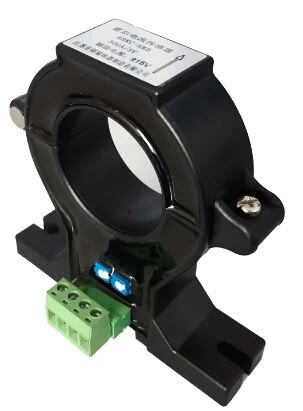

Videz
Parametri
Tehnični parametri | Podatki | |||
Razcepljena/zaprta odprta redukcijska zanka | Dvorana (pravi RMS) | |||
Izhod | Nominalna vrednost | Voltage: ±5V/±4V | Tok: 4 zmanjša 20mA | |
Napetost ničelnega odmika (tok) | Voltage: ±20mV | Current:±0.05mA | ||
Odmik napetosti (toka) | Voltage: Less than or equal to ±1.0mV/ degree | Current:±0.04mA/ degree | ||
Linearnost | Manj ali enako 0,2 odstotka FS | |||
Napetost moči | DC±15V | DC 24V | ||
Pasovna širina | 0 zmanjšati 20 kHz | |||
Odzivni čas | Manj ali enako 5us | Manj ali enako 1 ms | ||
Dielektrična trdnost | Dovoljena napetost 2500 VAC med vhodom/izhodom in napajanjem pri napajalni frekvenci | |||
Razred natančnosti | 1.0 | |||
Okoljski pogoji | Temperatura | Delovna temperatura: znižanje za 25 stopinj znižanje plus 70 stopinj; temperatura shranjevanja: zmanjšajte 40 stopinj znižajte plus 85 stopinj | ||
Vlažnost | Manj ali enako 95 odstotkov relativne vlažnosti, brez rose, brez agresivnih plinov | |||
Nadmorska višina | Manj ali enako 3500m | |||

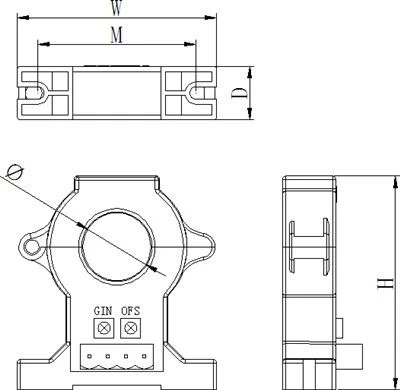

Dimenzija
 |  |

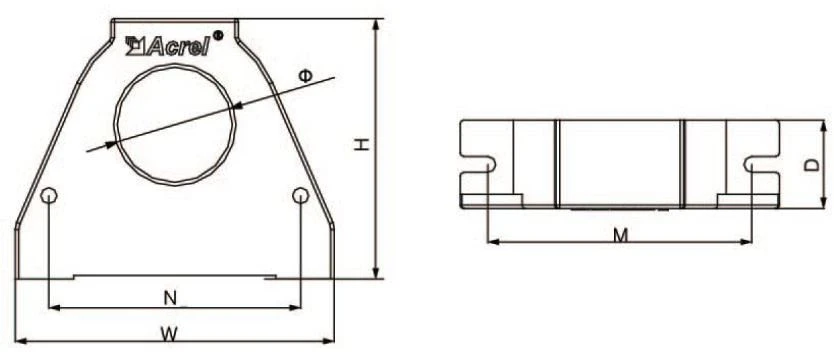

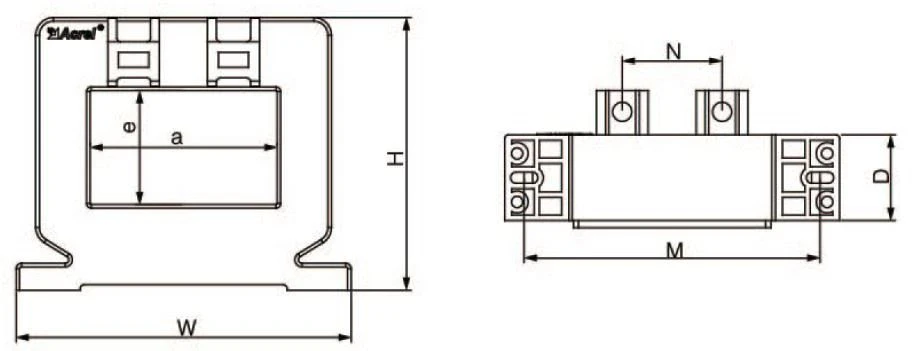

| sl.1 | sl.2 |
Specifikacija velikosti | Velikost obrisa | Skozi velikost | Vgradna velikost | Slika | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC zmanjša EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | sl.1 |
AHKC zmanjša EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | sl.1 |
AHKC zmanjša EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | sl.1 |
AHKC zmanjša EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | sl.1 |
AHKC zmanjša EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | sl.1 |
AHKC zmanjšati | 100 | 102 | 24 | / | / | 40 | 80 | / | sl.1 |
AHKC zmanjša K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | sl.2 |
AHKC zmanjša KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | sl.2 |
AHKC zmanjša KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | sl.2 |
AHKC zmanjša H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | sl.2 |
AHKC zmanjša KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | sl.2 |
AHKC zmanjša HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 | sl.2 |
Trenutno razmerje
 | Specifikacija | Nazivni tok | Napajanje | Nazivna moč | Merilna odprtina (mm) | Stopnja natančnosti |
AHKC zmanjša EKA | 0 zmanjša (20 zmanjša 500)A | ±15V | 5V | φ 20 | 1 | |
AHKC zmanjša EKAA | DC 0 zmanjša (50 zmanjša 500)A | 12V/24V | 4 zmanjšati 20mA | φ 20 | 1 | |
AHKC zmanjša EKDA | AC 0 zmanjša (50 zmanjša 500)A | 12V/24V | 4 zmanjšati 20mA | φ 20 | 1 | |
AHKC zmanjša EKB | 0 zmanjša (200 zmanjša 1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC zmanjša EKBA | DC 0 zmanjša (200 zmanjša 1000)A | 12V/24V | 4 zmanjšati 20mA | φ 40 | 1 |
 | AHKC zmanjša EKBDA | AC 0 zmanjša (200 zmanjša 1000)A | 12V/24V | 4 zmanjšati 20mA | φ 40 | 1 |
AHKC zmanjša K | 0 zmanjšaj (400 zmanjšaj 2000)A | ±15V | 5V | 6416 | 1 | |
AHKC zmanjša KAA | DC 0 zmanjšanje (400 zmanjšanje 2000)A | 12V/24V | 4 zmanjšati 20mA | 6416 | 1 | |
AHKC zmanjša KDA | AC 0 zmanjša (400 zmanjša 2000)A | 12V/24V | 4 zmanjšati 20mA | 6416 | 1 | |
AHKC zmanjša H | 0 zmanjšaj (500 zmanjšaj 3000)A | ±15V | 5V | 8232 | 1 | |
AHKC zmanjša KA | 0 zmanjšaj (500 zmanjšaj 5000)A | ±15V | 5V | 10436 | 1 | |
AHKC zmanjša HB | 0 zmanjšaj (2000 zmanjšaj 20000)A | ±15V | 5V | 13252 | 1 |
Opomba: Nazivni tok brez oznake pomeni, da je mogoče izmeriti AC in DC vhodni tok, navedite pri naročilu.
Zaprt Hallov tokovni senzor
sl.1
sl.2
Specifikacija velikosti | Velikost obrisa (mm) | Skozi velikost (mm) | Montaža | Slika | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC zmanjša E | 53 | 72 | 16 | / | / | 21 | 47 | / | sl.1 |
AHKC zmanjša LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | sl.1 |
AHKC zmanjša BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | sl.2 |
AHKC zmanjša BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | sl.2 |
AHKC zmanjša F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | sl.2 |
AHKC zmanjša FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | sl.2 |
AHKC zmanjšati KLOPU | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | sl.2 |
Trenutno razmerje
| Specifikacija | Nazivni tok | Napajanje | Nazivna moč | Merilna odprtina (mm) | Natančnost |
AHKC zmanjša E | 0 zmanjša (20 zmanjša 500)A | ±15V | 5V | φ 20 | 1 | |
AHKC zmanjša LT | 0 zmanjšaj (100 zmanjšaj 800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC zmanjša BS | 0 zmanjša (20 zmanjša 500)A | ±15V | 5V | 20.510.5 | 1 | |
AHKC zmanjša BSA | DC 0 zmanjša (50 zmanjša 500)A | 12V/15V/24 V | 4 zmanjšati 20mA | 20.510.5 | 1 | |
AHKC zmanjša F | 0 zmanjša (200 zmanjša 1000)A | ±15V | 5V | 4313 | 1 | |
AHKC zmanjša FA | 0 zmanjšaj (200 zmanjšaj 1500)A | ±15V | 5V | 5215 | 1 | |
AHKC zmanjšati KLOPU | 0 zmanjšaj (400 zmanjšaj 2000)A | ±15V | 5V | 5232 | 1 |
Opomba: Nazivni tok brez oznake pomeni, da je mogoče izmeriti AC in DC vhodni tok, navedite pri naročilu.
