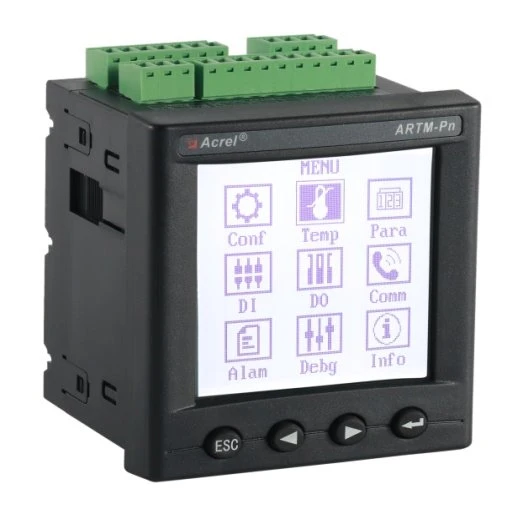

Monitor za temperaturo več kanalov

ArtM-Pn oprema za brezžično temperaturo je bila razvita v skladu s Specifikacijo za brezžično temperaturno mehansko opremo, NB/T 42086-2016. Primeren je za 3-35kV notranjo stikalo, vključno z vgrajeno stikalo, stikalo za ročne kočije, fiksno stikalo in stikalo za zanke.

Primeren je tudi za 0,4kV nizkonapetostno stikalo, kot sta fiksna stikala in predalska stikala. Brezžični temperaturni senzorji se lahko namestijo na kateri koli ogrevalni točki v stikalnici, naprava uporablja tehnologijo brezžičnega prenosa podatkov za prenos podatkov v realnem času nadzorovanih temperaturnih podatkov in prikazuje takšne podatke na ARTM-Pn lokalno. Poleg tega je mogoče omrežno preko RS485 vrat za oddaljeno inteligentno spremljanje.

Elemente		Funkcije
Senzor		ATE100, ATE200, ATE300B, ATE300, ATE400
Nazivni vhod	Način nažiganja	3P3L ali 3P4L
	Voltaža	100V
	Sedanji	5A
	Frekvenca	50Hz
Ocena točnosti	Trenutna napetost	0.5 razred
	Aktivna moč	0.5 razred
	Reaktivna moč	0.5 razred
	Energija	0.5 razred
Vir energije		AC85~265V,DC100~300V
Poraba energije		8W
Sporočilo	Protokol	Modbus-RTU
	Baud stopnja (bps)	2400、4800、9600、19200
Okolje	Temperatura	-10°C~55°C
	Vlažnost	≤95%
	Atmosferski tlak	86kPa~106kPa
MTBF		≥50000 h

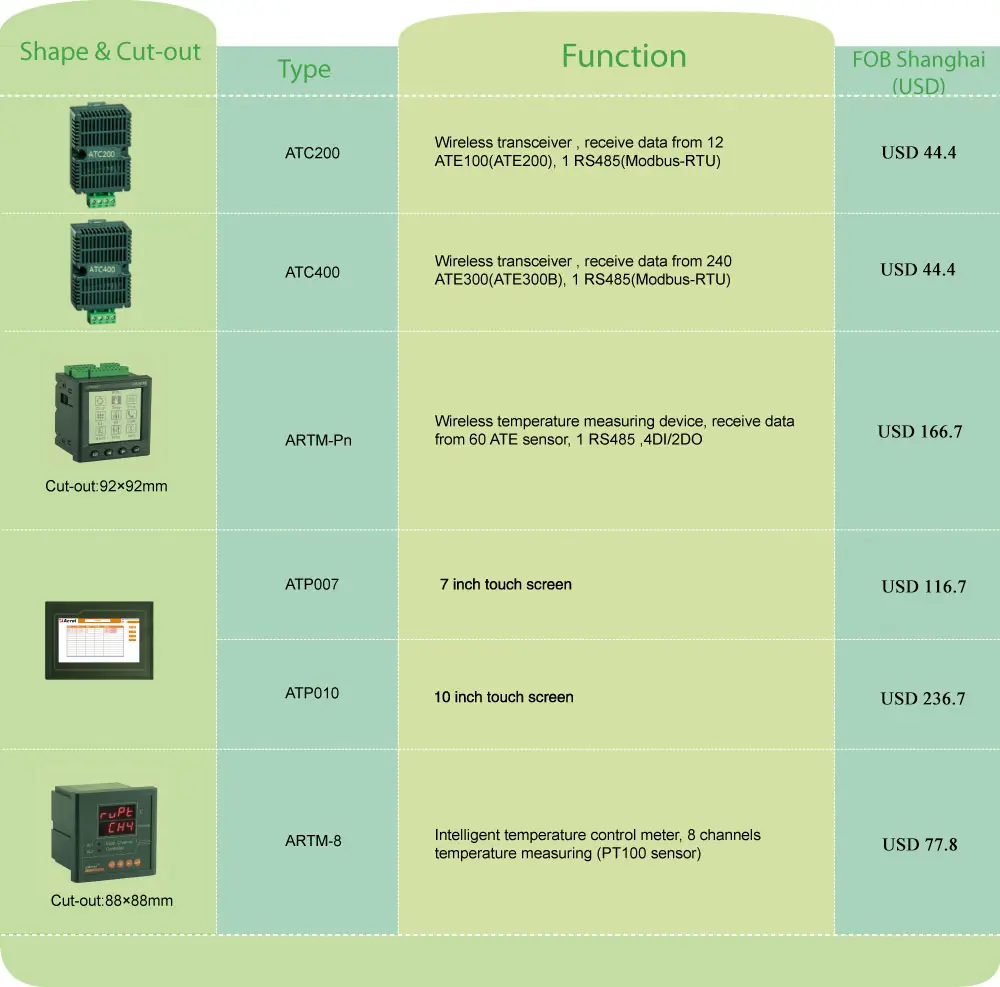

	Senzor brezžične temperature ATE400 Merjenje brezžične temperature; 240 točk; 1 RS485 serijska komunikacija, Modbus-RTU; 2 alarmna releja; Napajalnik se prilagaja z AC/DC 220V, AC/DC110V Montaža din tirnice
ASenzor brezžične temperature za TE200 Merjenje brezžične temperature; 60 točk; 1 RS485 serijska komunikacija, Modbus-RTU; Napajalnik se prilagaja z DC24V.

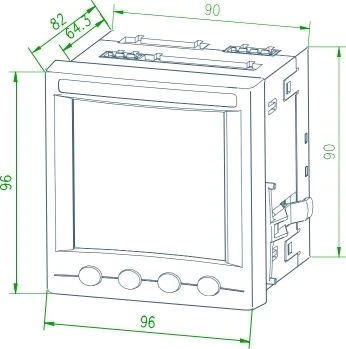

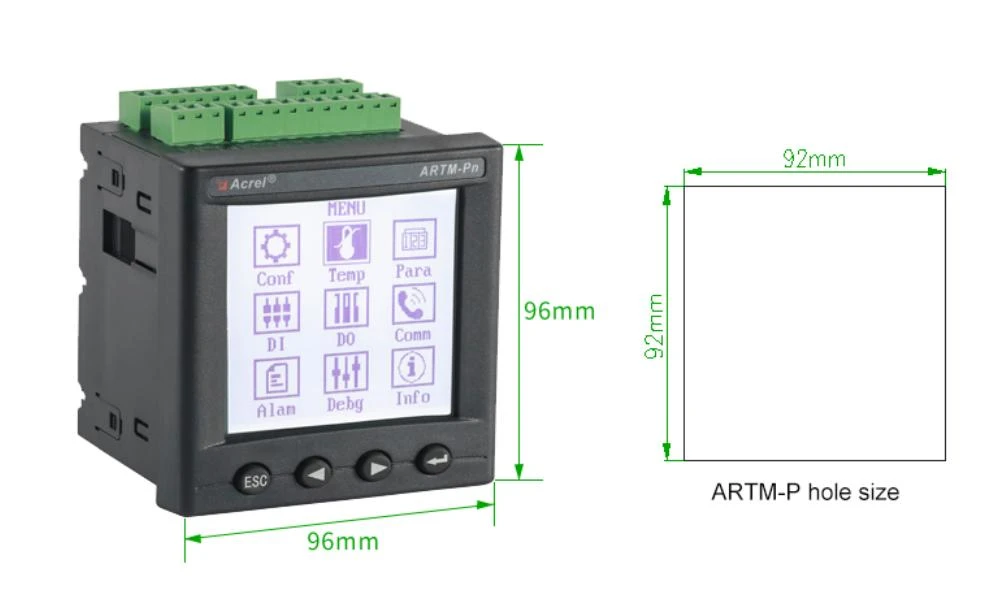

96*96*39mm (L*W*H)

4-smerni digitalni vhodni 2-smerni rele izhod Delovni napajalnik

Brezžično merjenje temperature RS485 Komunikacijska tipična rešitev

1)

2)

3)

Naprava za merjenje temperature serije ARTM je sestavljena iz brezžičnega senzorja za merjenje temperature in sprejemnega/prikazovalnega terminala. Vse podatke o temperaturi je mogoče naložiti v brezžični sistem merjenja temperature, da se realizira celovito spremljanje električnih stikov v procesu transformacije in distribucije.

Nizkonapetostna glavna dohodna omara je opremljena s 6 točkami; omara z kondenzatorjem je opremljena s 3 točkami; izhodna omara je opremljena s 3 točkami za vsako vezje.
