Funkcija

Delovna moč	Baterija na pogon, več kot 5 let
Temperaturno območje	-50°C~+125°C
Natančnost	±1°C
Pogostost vzorčenja	25s
Frekvenca	470MHz
Razdalja	150M
Frekvenca prenosa	5 min

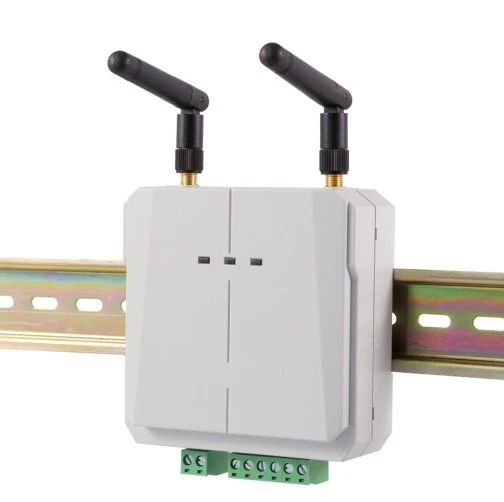

ATC600-C Podatkovna kartica

●Merjenje brezžične temperature;

●240 točk;

●1 RS485 serijska komunikacija, Modbus-RTU;

●2 alarmna releja;

●Napajalnik se prilagaja z AC/DC 220V, AC/DC110V

ARTM-Pn

●Meritev brezžične temperature, 240 točk;

●Napajalnik se prilagaja z AC220V, DC220V, DC110V, AC110V;

●Krivunja temperature;

●Visokotemperaturni alarm, zvonjenje;

●1 RS485 serijska komunikacija, Modbus-RTU;

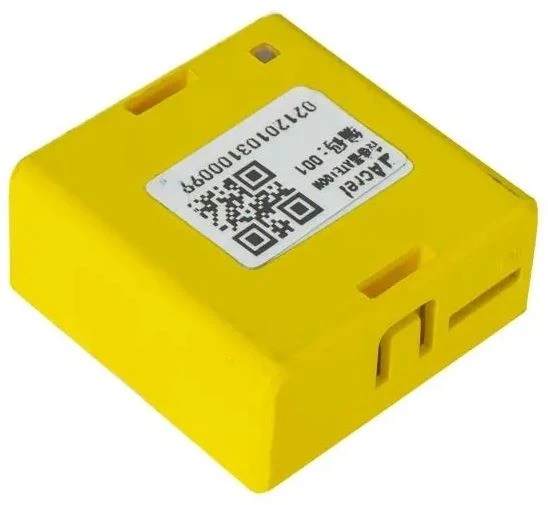

Videz

Dimenzija

32.4*32.4*16mm (L*W*H)

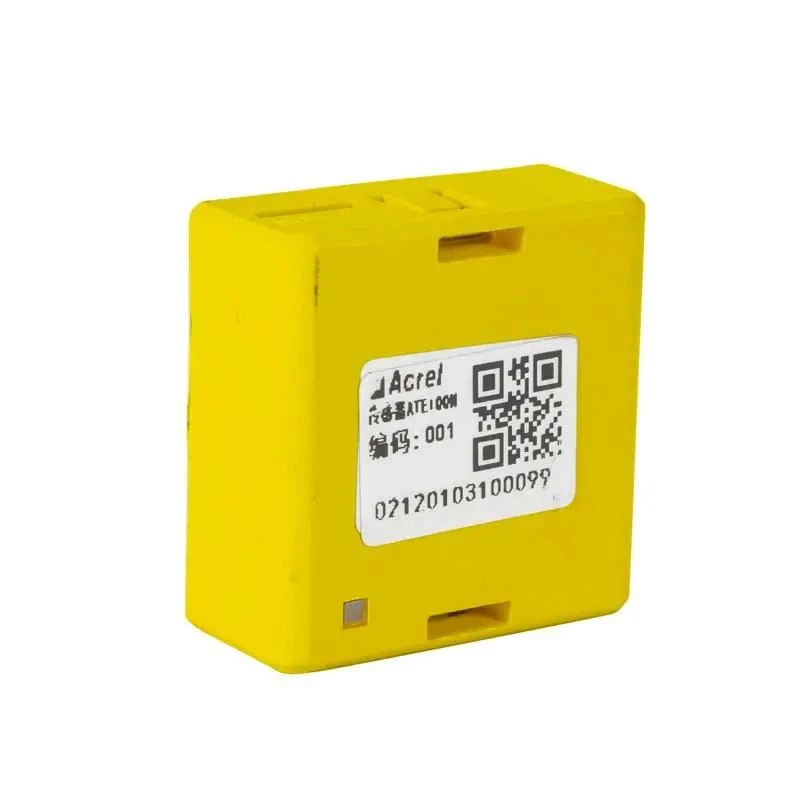

Brezžični senzor za meritve temperature serije ATE je bil razvit v skladu s Specifikacijo za opremo za brezžično meritev temperature, NB/T 42086-2016. Primeren je za 3-35kV notranja stikala, vključno z vgrajenimi preklopnimi ročkami, stikalnimi ročkami za roke, fiksnimi stikalnimi ročkami in stikalnimi ročkami za zanke.

1----------------Jedro brezžičnega temperaturnega senzorja ATE100M

2----------------Obsektivni del

3----------------Battery Stikalo

Namestitev

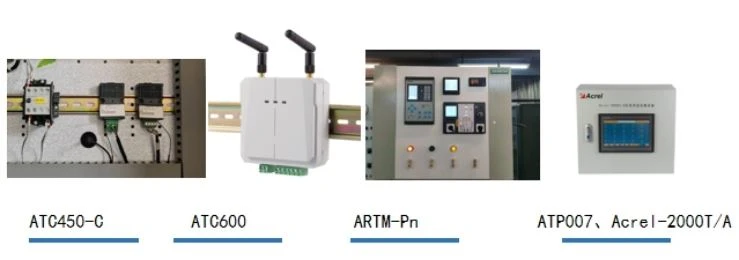

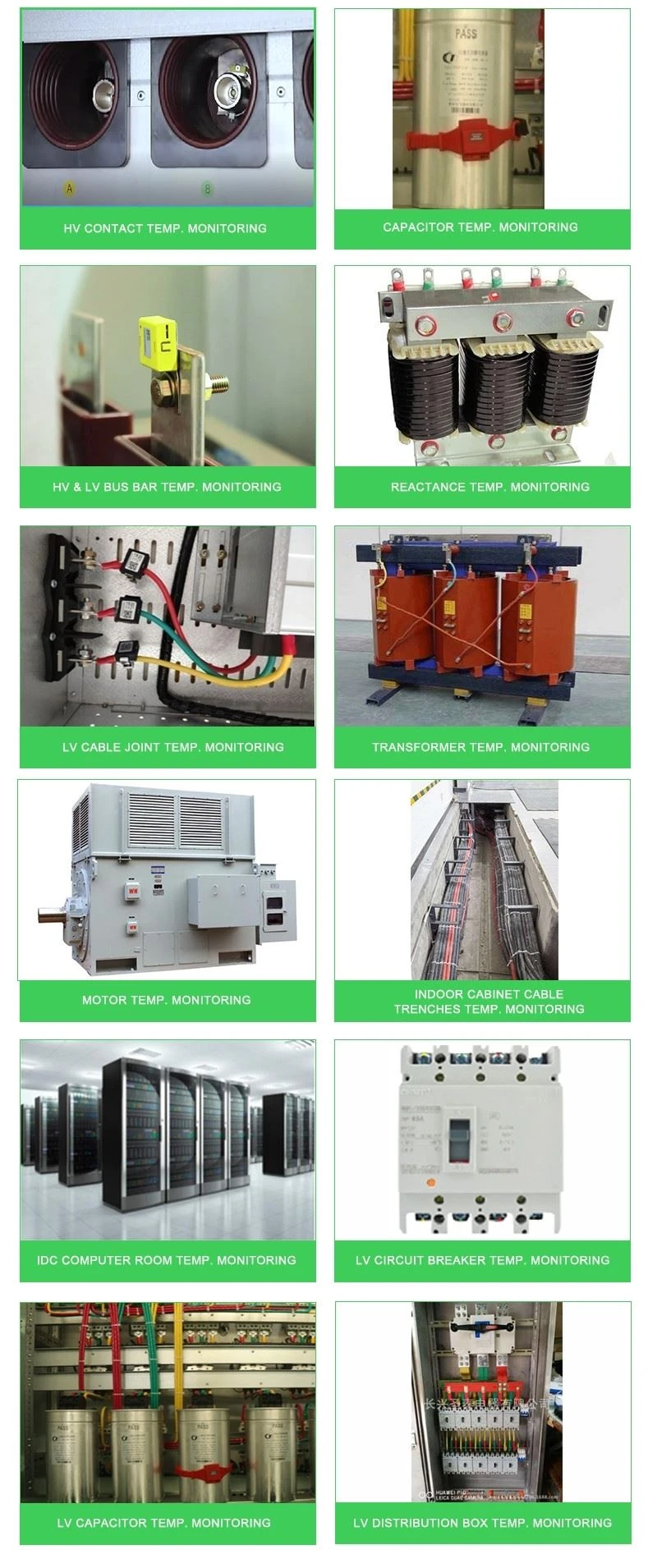

Tipična rešitev

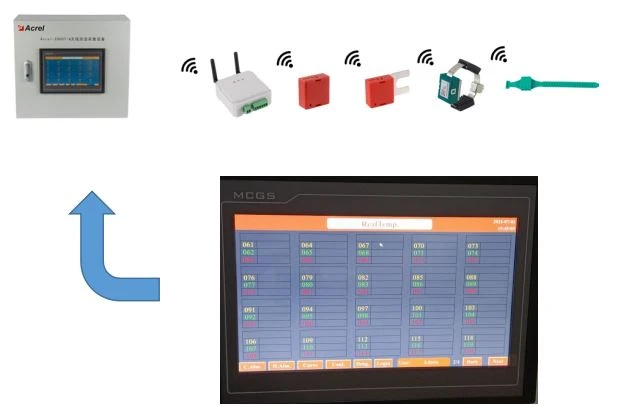

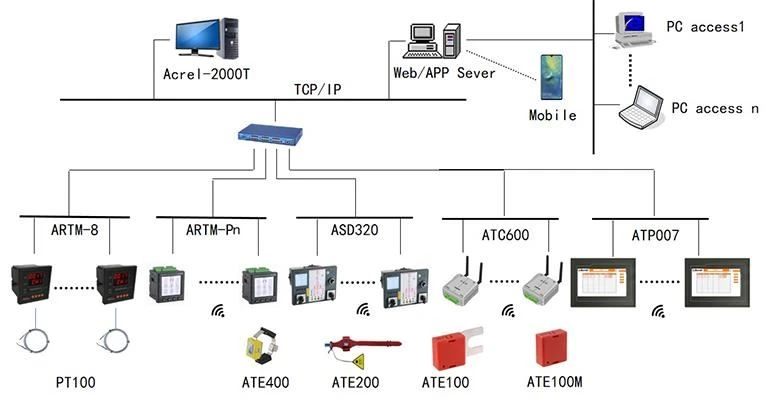

Naprava za merjenje temperature serije ARTM je sestavljena iz brezžičnega senzorja za merjenje temperature in sprejemnega/prikazovalnega terminala. Vse podatke o temperaturi je mogoče naložiti v brezžični sistem merjenja temperature, da se realizira celovito spremljanje električnih stikov v procesu transformacije in distribucije.

NAMESTITEV-- SPREJEMNIK

Predlog:

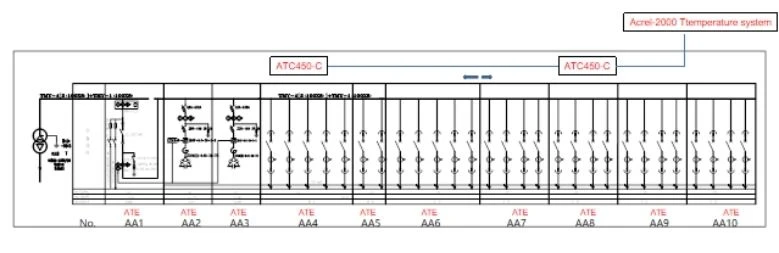

Nizkonapetostna glavna dohodna omara je opremljena s 6 točkami; omara z kondenzatorjem je opremljena s 3 točkami; izhodna omara je opremljena s 3 točkami za vsako vezje.
