Uporaba
Naprava za nadzor izolacije medicinskega informacijskega sistema in sistem za odkrivanje napak je primerna za bolnišnične operacijske sobe, ICU (CCU) in druga pomembna mesta ter lahko zagotovi varno mesto za takšne neprekinjene in zanesljive rešitve napajanja.
Struktura
Glavne funkcije
1, Diagram primarne povezave in prikaz porazdelitve polja
2, Zbiranje in prikaz podatkov v realnem času
3, Alarm za napako
4, Oddaljena nastavitev parametrov in povpraševanje

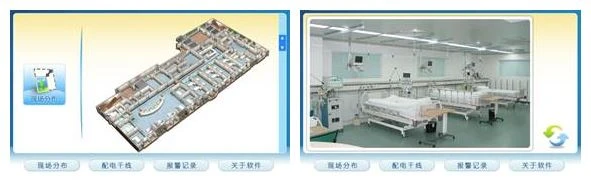

5, grafični zaslon
V obliki grafa prikažite stanje izolacije, stanje obremenitve in temperaturo izolacijskega transformatorja vsakega niza izoliranih energetskih sistemov.
Izbira izdelka
1) Medicinski izolacijski transformator serije AITR
 | Izolacijski transformatorji za medicinske IT sisteme Dvojna izolacijska obdelava, elektrostatični zaščitni sloj Temperature Temperaturni senzor PT100 Nazivna moč: 3,15… 10KVA ◆ Znak CE |
2-palčni medicinsko inteligentni izolacijski monitor AIM-M10
 | Monitoring Izolacijski nadzor za medicinske sisteme IT Monitoring Nadzor obremenitve in temperature izolacijskega transformatorja Monitoring Nadzor odklopa naprave Indicators LED indikatorji: Vklop, Izolacija, Preobremenitev, Prekoračitev En relejni izhod alarma ◆ Gumb za preizkus ◆ En RS485 ， MODBUS-RTU |
3 Medical AIM-M100 Medicinsko inteligenten izolacijski monitor
 | Monitoring Izolacijski nadzor za medicinske sisteme IT Monitoring Nadzor obremenitve in temperature izolacijskega transformatorja Monitoring Nadzor odklopa naprave Indicators LED indikatorji: Vklop, Izolacija, Preobremenitev, Prekoračitev Dva relejna izhoda alarma ◆ Gumb za preizkus ◆ En RS485 ， MODBUS-RTU |
4-palčni medicinsko inteligentni izolacijski monitor AIM-M200
 | Monitoring Izolacijski nadzor za medicinske sisteme IT Monitoring Nadzor obremenitve in temperature izolacijskega transformatorja Monitoring Nadzor odklopa naprave Indicators LED indikatorji: Vklop, Izolacija, Preobremenitev, Prekoračitev Dva relejna izhoda alarma ◆ Gumb za preizkus Location Mesto napake izolacije ◆ RS485 (MODBUS-RTU) + CAN (protokol po meri) |
5） Alarmni in prikazovalni instrument AID10
Daljinski nadzor
◆ LED indikatorji: Vklop, Izolacija, Preobremenitev, Prekoračitev
Button Gumb za izklop zvoka
◆ Gumb za preizkus
Supply Napajanje: DC24V
◆ RS485 ， MODBUS-RTU
6 Alarmni in prikazovalni instrument AID120
 | Daljinski nadzor ◆ LED indikatorji: Vklop, Izolacija, Preobremenitev, Prekoračitev Button Gumb za izklop zvoka ◆ Gumb za preizkus Supply Napajanje: DC24V ◆ RS485 ， MODBUS-RTU |
7 Alarmni in prikazovalni instrument AID150
 | Daljinski nadzor ◆ LED indikatorji: Vklop, Izolacija, Preobremenitev, Prekoračitev Button Gumb za izklop zvoka ◆ Gumb za preizkus Supply Napajanje: DC24V ◆ RS485 ， MODBUS-RTU |
8 DC ACLP10-24 DC napajalnik
 | Napajanje do serije AID Input AC 220V vhod, DC 24V izhod ◆ Popolnoma izoliran linearni transformator Indicator Indikator vklopa |
9, generator signalov ASG150
 | ◆ Ustvarjanje signala lokacije napake Zaznavanje odklopa L1 in L2 Indicators LED indikatorji: Vklop, Comm, L1, L2, Napaka Bus CAN vodilo, protokol po meri Supply Napajanje: DC24V |
10） AIL150-4/-8 Lokator napak izolacije
| Location Lokacija napake izolacije v sistemih IT AC ◆ AIL150-4: 4 merilni kanali ◆ AIL150-8: 4 merilni kanali Indicators LED indikatorji: Vklop, Comm, L1 ... L8 Bus CAN vodilo, protokol po meri Supply Napajanje: DC24V |
Tipična rešitev

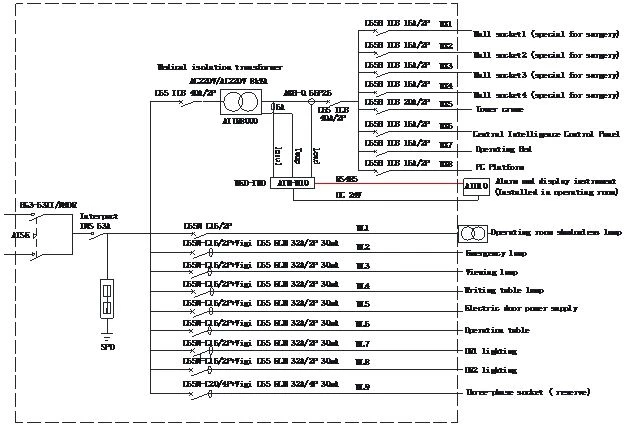

1） Štiridelni komplet

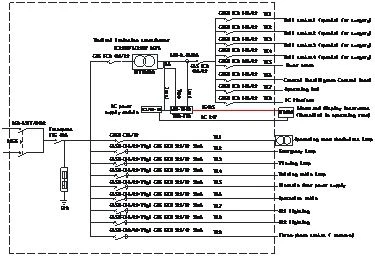

2） Petdelni komplet

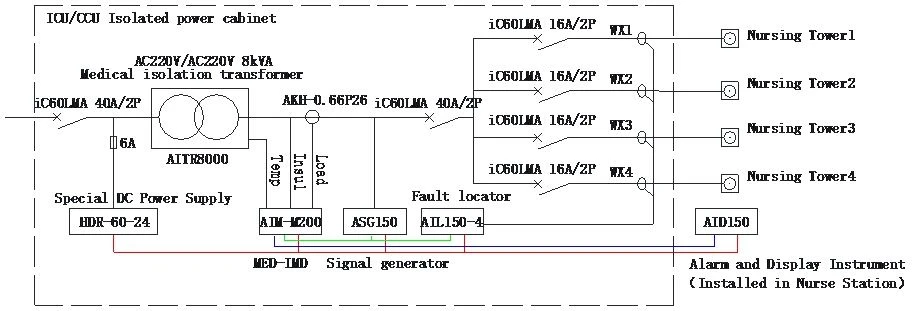

3. Komplet iz sedmih kosov

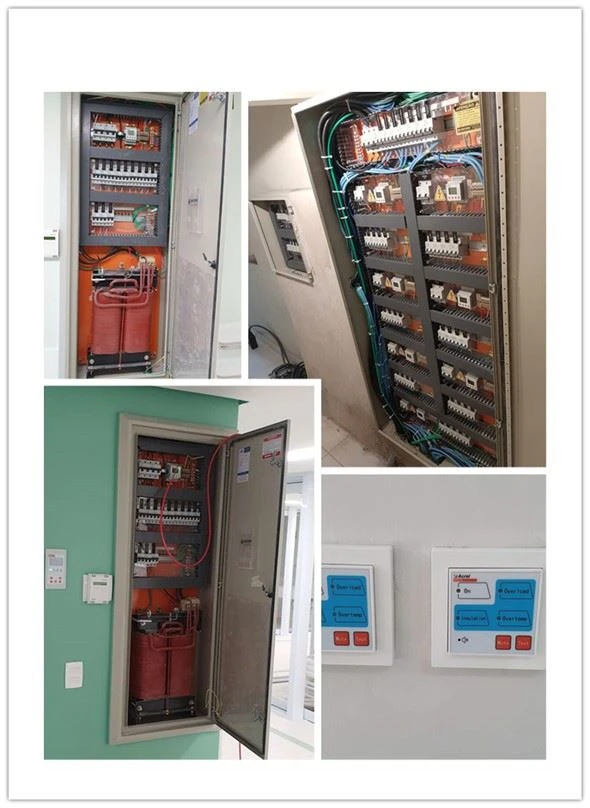

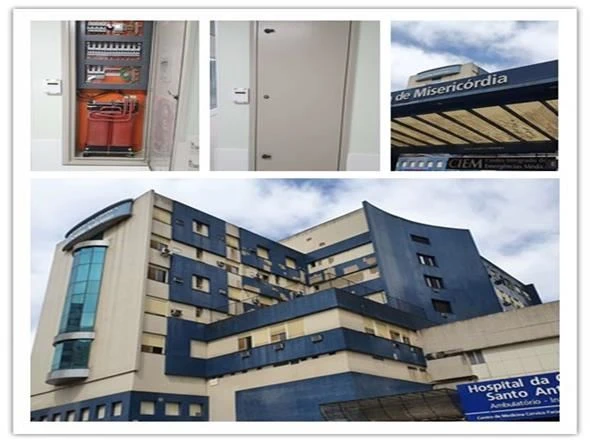

Fotografije na spletnem mestu
