● Uporaba
V zadnjih letih so se glavne države v odzivu na globalno segrevanje in podnebne spremembe, ki jih povzročajo emisije toplogrednih plinov, osredotočile na spodbujanje električnih vozil za zamenjavo tradicionalnih gorivnih vozil. In gradnja polnilnih kupov je zelo pomembna pri spodbujanju novih energetskih vozil. Zato se je po svetu pojavilo veliko število projektov za zaračunavanje kupov.
Enofazni in trifazni AC, enosmerni energijski merilniki so skladni z ustreznimi standardi IEC in se lahko uporabljajo v vseh vrstah polnilnih kupov AC in DC za uresničitv merjenja energije polnjenja, električne parametre pa lahko prenašajo v realnem času prek komunikacije.

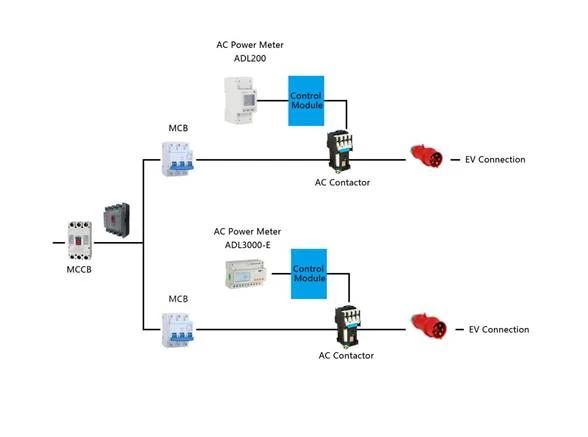

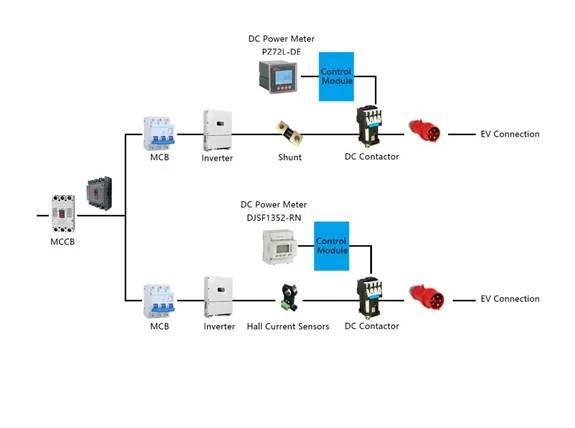

Struktura
Glavne funkcije
Lahko meri in prikazuje električne parametre, kot so napetost, tok, moč, energija, in podpira RS485 komunikacijo in izhod električne energije impulz.
1. Točnost
Energijska natančnost: razred 0.5S ali razred 1
2. Izbirna konfiguracija
Neobvezna več tarifa.
3. Potrdilo
S certifikatom CE ali IEC.
Izbira izdelka
Element | Obliko | Vrsta | Funkcija |
Enofazni merilnik energije |
| ADL10-E | Din tirnica nameščena; enofazni vhod 60A, 50/60Hz; merjenje električnih parametrov, kot so napetost, tok, moč, energija; RS485 komunikacija (Modbusov protokol). |
| ADL100-ET | Din tirnica nameščena; enofazni vhod 60A, 50/60Hz; merjenje električnih parametrov, kot so napetost, tok, moč, energija; RS485 komunikacija (Modbusov protokol). izhodni energijski impulz; neobvezno več tarif. | |
| ADL200 | Din tirnica nameščena; enofazni vhod 80A, 50/60Hz; merjenje električnih parametrov, kot so napetost, tok, moč, energija itd.; RS485 komunikacija (Modbus protokol); izhodni energijski impulz; neobvezno več tarif. | |
Trifazni merilnik energije |
| ADL400 | Din tirnica nameščena; trifazni vhod 80A, 50/60Hz; merjenje električnih parametrov, kot so napetost, tok, moč, energija; RS485 komunikacija (Modbus protokol); izhodni energijski impulz; neobvezno več tarif. |
| ADL3000-E | Din tirnica nameščena; trifazni vhod 80A, 50/60Hz; merjenje električnih parametrov, kot so napetost, tok, moč, energija; RS485 komunikacija (Modbus protokol); izhodni energijski impulz; neobvezno več tarif. | |
Enosmerni merilnik energije |
| PZ72(L)-DE | Plošča nameščena, meri enosmerno napetost, tok, moč; merjenje enosmerne energije; napetost neposrednega priklopa 0-1000V; sedanja merilna podpora 75mV izhod iz šanta, podpora 0-5V, 0-20mA izhodna dvorana; RS485(Modbusov protokol) |
| DJSF1352 | Stenska vpetost, merjenje enosmerne napetosti, toka, moči; merjenje enosmerne energije; napetost neposrednega priklopa 0-1000V; trenutna meritev podpira 75mV izhod iz šanta, podpira 0-5V, 0-20mA izhod dvorane; RS485(Modbusov protokol) | |
| DJSF1352-RN | Montaža na din-tir, podpora neobvezna dvo kanalna enosmerna napetost, tok, merjenje moči; merjenje enosmerne energije; napetost neposrednega priklopa 0-1000V; trenutna merilna podpora shunt 75mV izhod, podpora Hall senzor 0-5V, 0-20mA izhod; RS485 komunikacija (Modbus protokol) | |
Shunt |
| AFL-T | Skupna specifikacija: 300A/75mV |
Senzor dvorane |
| AHKC | Skupna specifikacija: 1000A/5V |

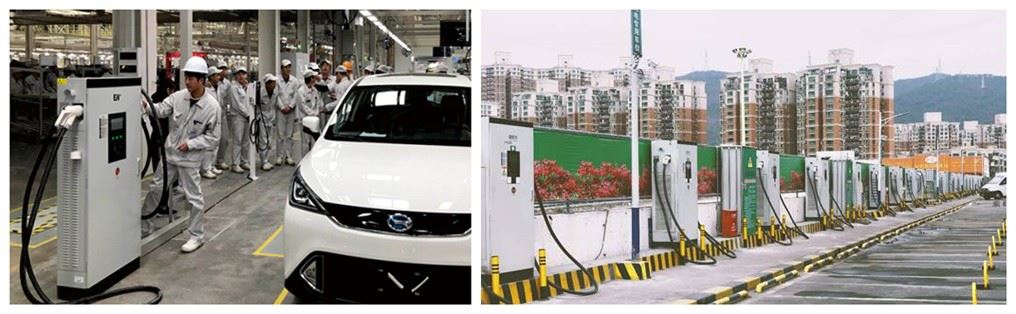

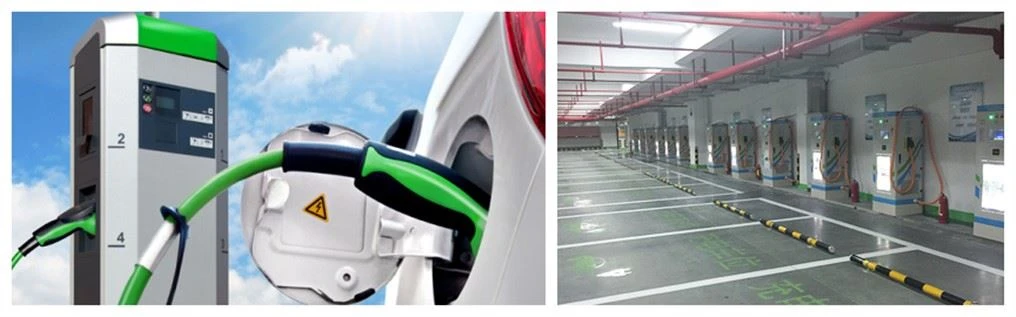

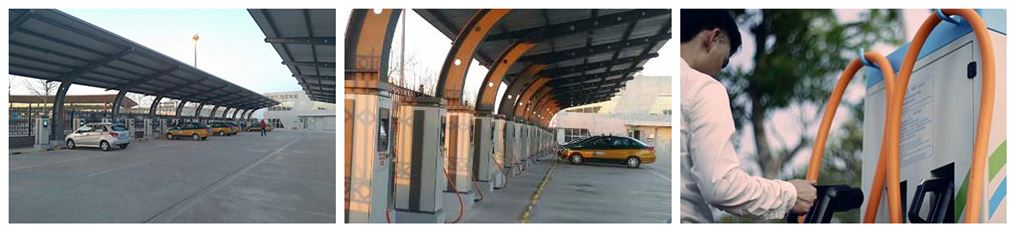

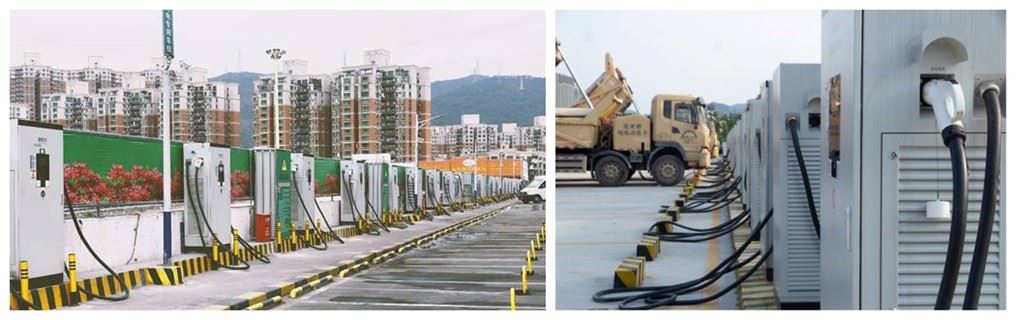

Fotografije na mestu
