Opis

Z uporabo tehnologije vzorčenja AC lahko števci električne energije serije PZ neposredno ali posredno merijo številne električne parametre trifaznega omrežja, kot so tok, napetost, moč, električna energija itd. Uporablja se lahko za lokalni prikaz in se poveže s krmilno opremo za oblikovanje merilnega in krmilnega sistema.

Opremljeni s komunikacijskimi vrati RS-485, ki sprejemajo združljiv protokol Modbus-RTU, lahko merilniki preklopijo signal električnega parametra v standardni analogni izhod s štirikanalnim (dvokanalnim) preklopnim vhodom/dvokanalnim preklopnim izhodom. Na podlagi različnih zahtev lahko s tipkami na prednji plošči nastavite in nadzirate električne parametre za transformacijsko razmerje, alarm, komunikacijo itd.

Merilniki serije PZ imajo visoko razmerje med ceno in zmogljivostjo ter lahko nadomestijo tradicionalne električne pretvornike in merilnike. Ti električni števci so kot napredna inteligentna komponenta za pridobivanje digitalne sprednje strani široko uporabljeni v različnih nadzornih sistemih, sistemih SCADA in sistemih za upravljanje virov energije.

Lastnosti

1. Števec trifaznega merilnika energije ima dobre tesnilne učinke in učinke proti motnjam, tako da lahko zagotovi natančno merjenje.

2. Višja natančnost za napetost: razred 0.2, aktivna energija: razred 0.5. Napetost se lahko priključi na 660V.

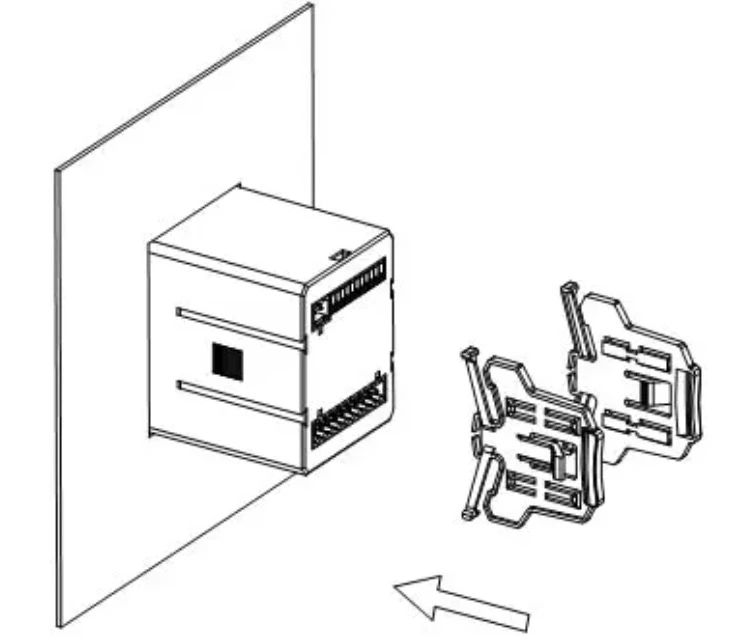

3. Zasnova 92*92/88*88 naredi namestitev bolj priročno in prihrani čas.

4. Jasen LCD/LED zaslon vam omogoča bolj jasen prikaz podatkov in preprečuje napake.

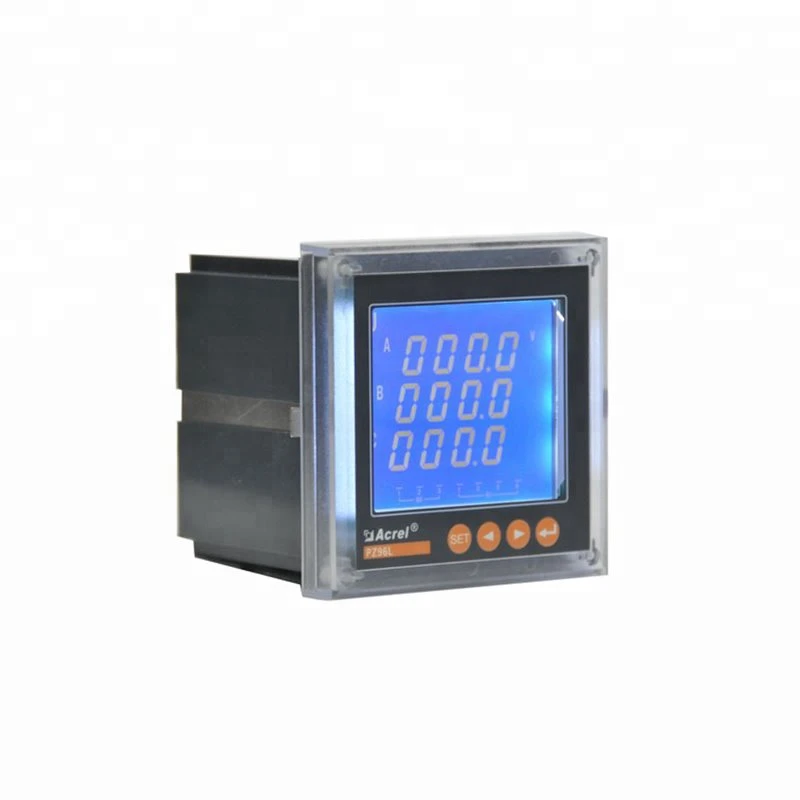

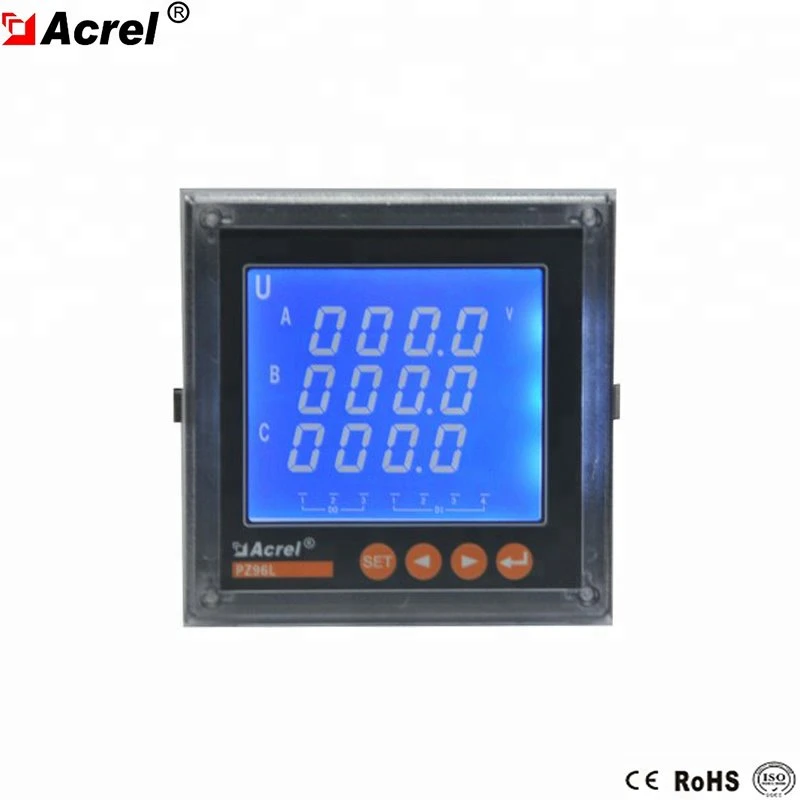

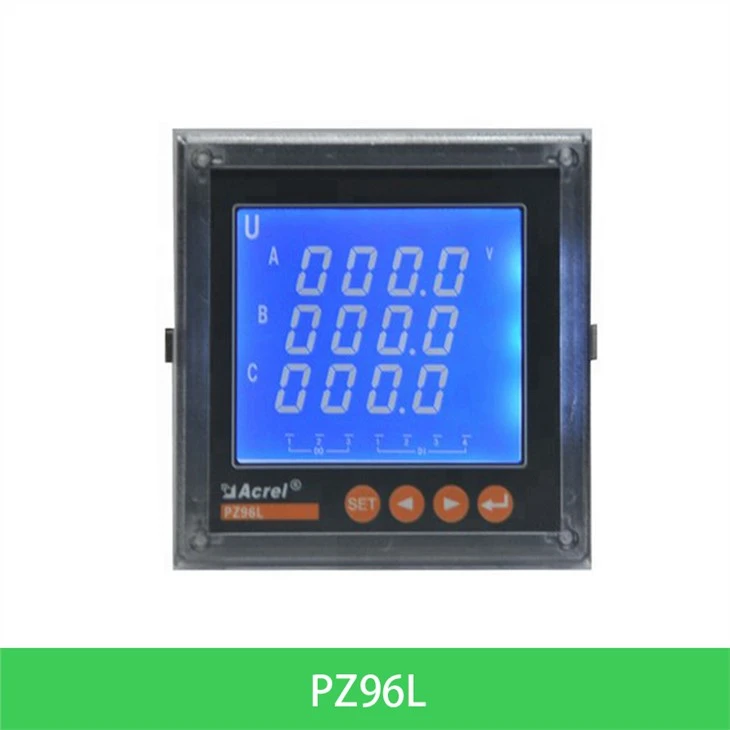

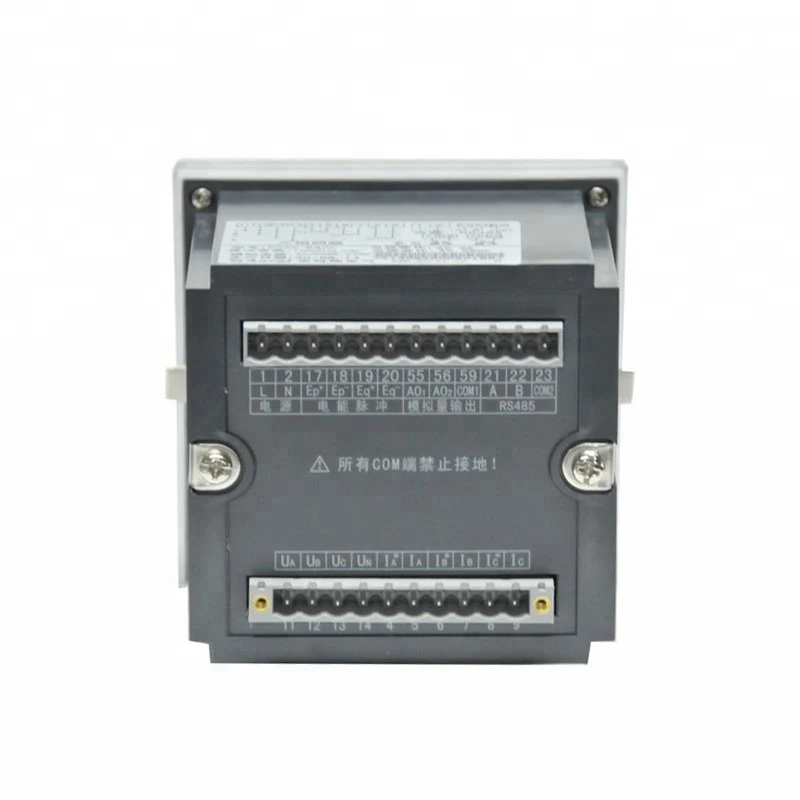

Videz

Parameter

Projekt			Parameter
Specifikacija			3 faze 3 žice, 3 faze 4 žice
Vnos	Povežite se		45-65HZ
	Pogostost		3 faze 3 žice, 3 faze 4 žice
	Napetost	preobremenitev: 1,2-kratna ocena (neprekinjeno); 10-kratna ocena za 1 sekundo
		poraba energije: < 0.2VA
	Trenutno	preobremenitev: 1,2-kratna ocena (neprekinjeno); 10-kratna ocena za 1 sekundo
		poraba energije: < 0.2VA
Izhod	Električna energija		Izhodni način: 2-kanalni foto spojniški impulz z odprtim kolektorjem
			Konstanta impulza: 10000, 40000, 160000 imp/kWh
	Komunikacija		RS485port, Modbus -RTU protokol
	Zaslon		LED ali LCD zaslon, nastavitev množilne moči, alarm, prikaz preklopa po želji; Za 1-kanalni analogni prikaz povezane programirljive nastavitve
funkcija	Preklopni vhod		2-kanalni ali 4-kanalni vhodni način pasivnega suhega kontakta
	Preklopni izhod		1 aktivni izhod za fotosklopnik
			Izhodni način: 2-kanalni relejni NO kontaktni izhod
	Analogni izhod		Izhodni način: 1, 2 ali 4-kanalni izhod, 0 - 20mA,4 - 20mA nastavljiv
			nosilnost Manjši ali enak 500Ω
Razred točnosti	Frekvenca {{0}}.05Hz, jalova električna energija 1 razred, ostalo 0,5 razreda
Napajanje	DC100~350V; AV 85~265V; （Za instrument mora prevladati ožičenje ）		poraba energije<5VA
Varnost	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Razpon		Modbus RTU:1~ 247;
okolje	Temperatura	Delo: -10 stopinj ~ plus 55 stopinj Shranjevanje: -25 stopinj ~ plus 75 stopinj
	Vlažnost	Manj kot ali enako 93 odstotkom RH brez kondenzacije
	Nadmorska višina	Manjši ali enak 2500 m

funkcija

Vrsta števca

Osnovna funkcija

oblika

Izbirna funkcija

PZ96-E3/*

PZ96-E4/*

meritev EPI/EPE, EQL/EQC;

Aktivna moč, jalova moč, merjenje faktorja moči;

Merjenje trifaznega toka, napetosti, frekvence

96 kvadrat

Preklop4DI plus 1 impulz plus RS485 komunikacija(/KC)
Preklapljanje 2DI2DO plus RS485 komunikacija (/ KC)
Switching4DI plus RS485communication(/KC)
2 kanalni oddajni izhod plus 2 impulza plus RS485 komunikacija (/MC)

PZ96L-E3/*

PZ96L-E4/*

Ožičenje

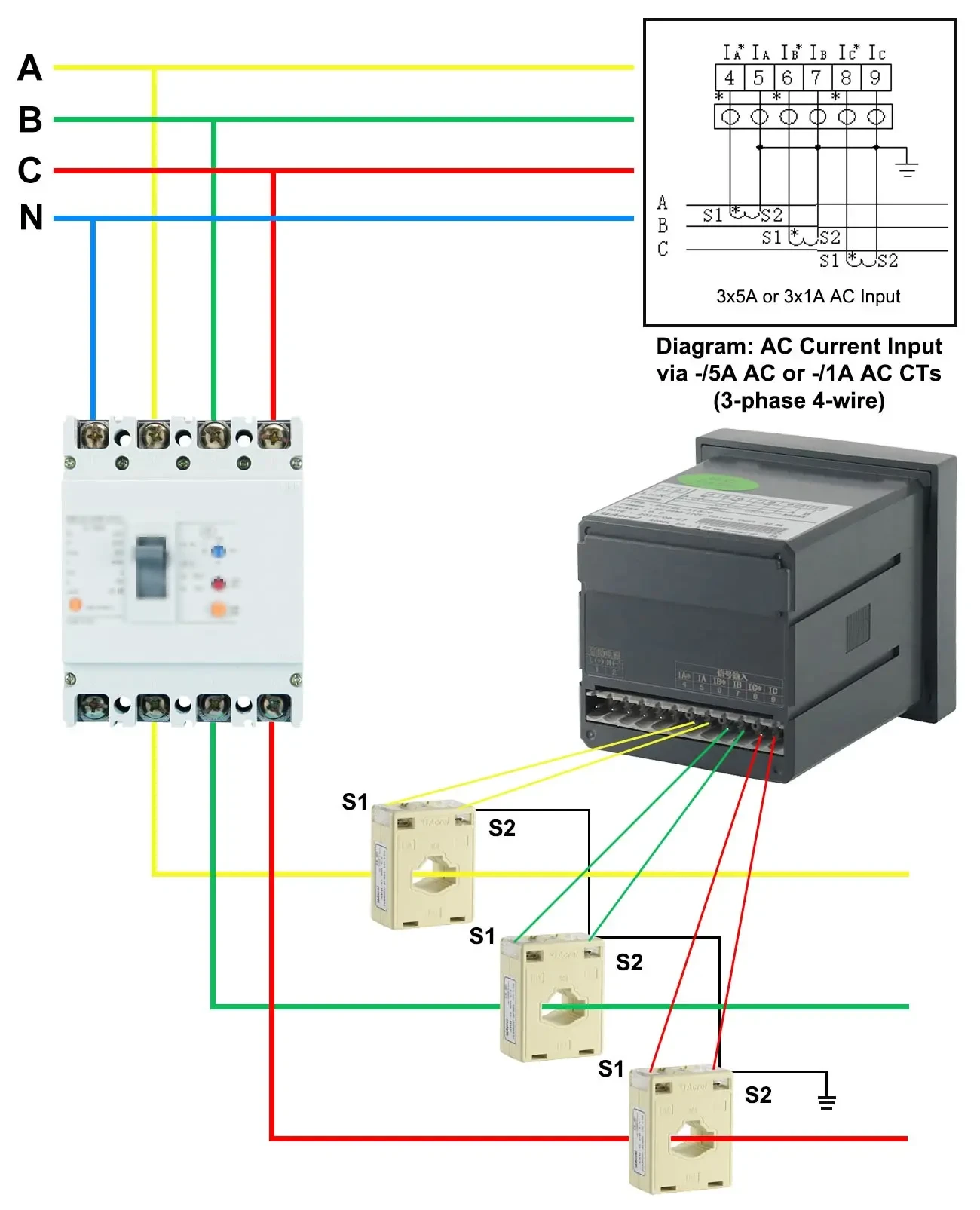

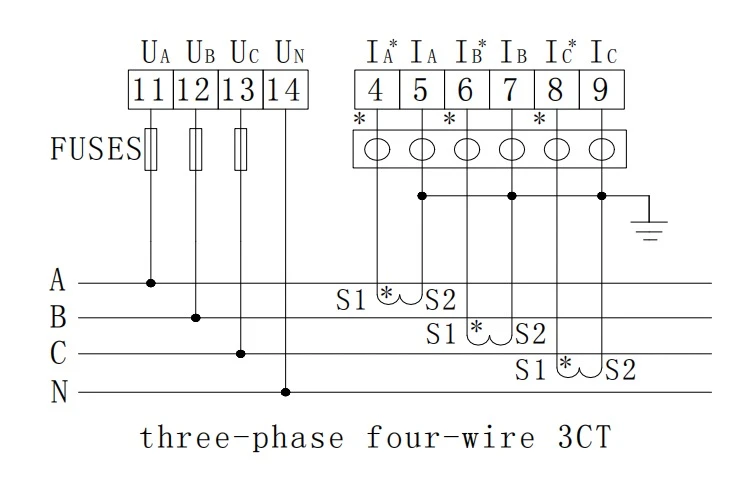

Slika 1 Trifazni štirižilni 3CT

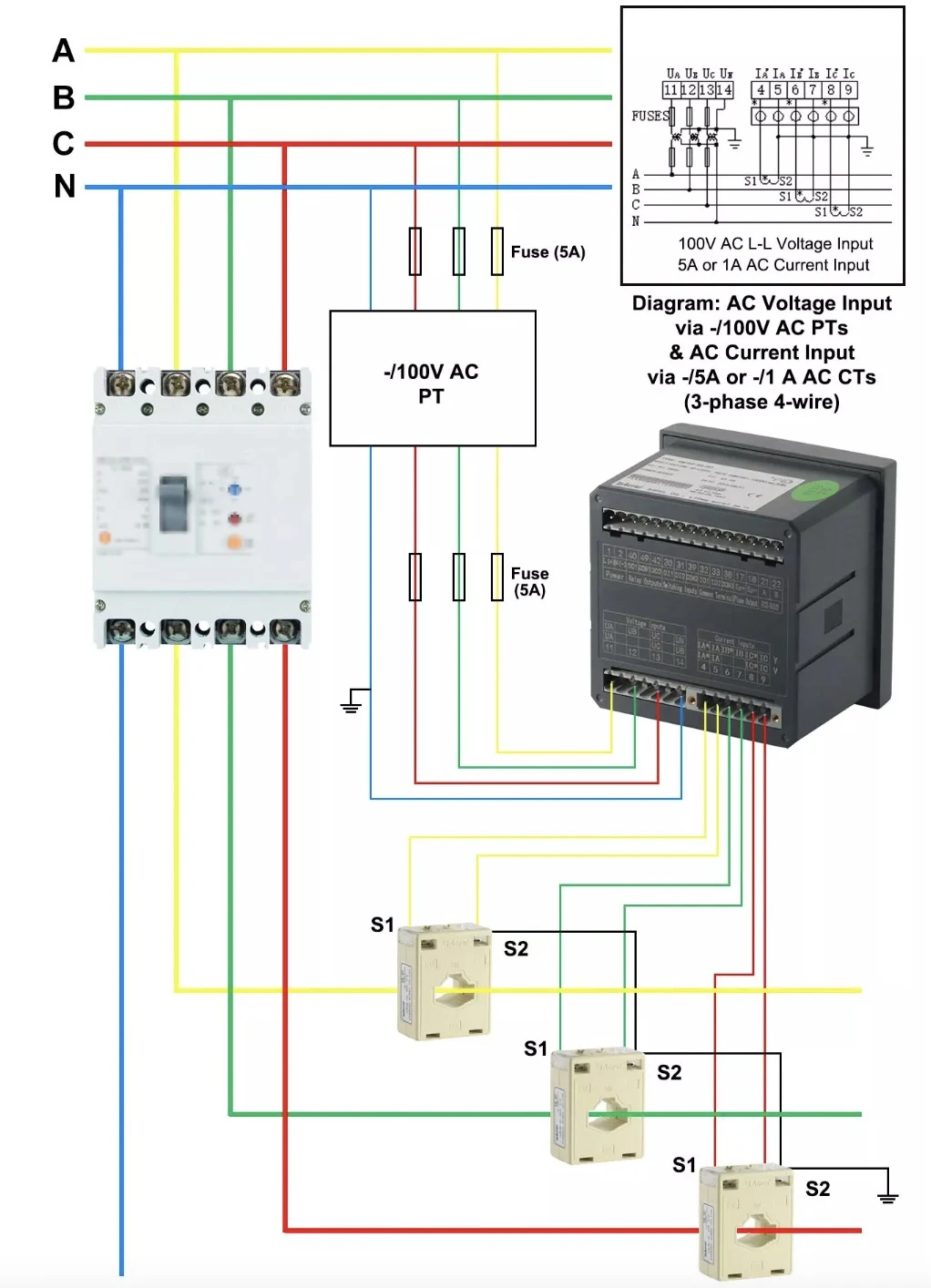

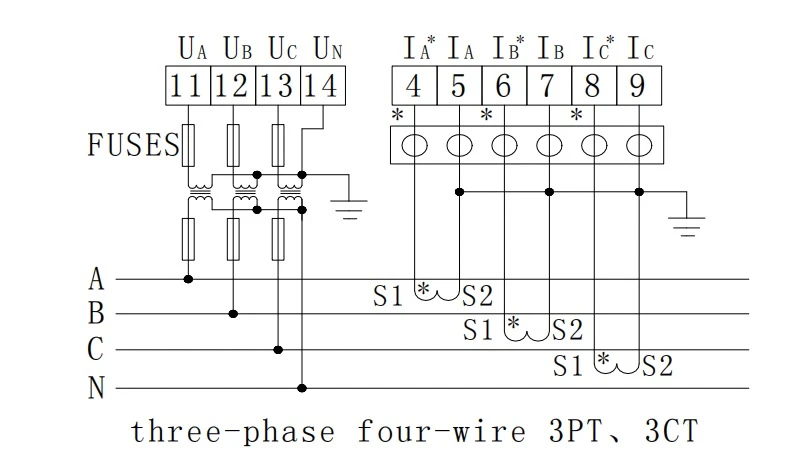

Slika 2 Trifazni štirižilni 3PT, 3CT

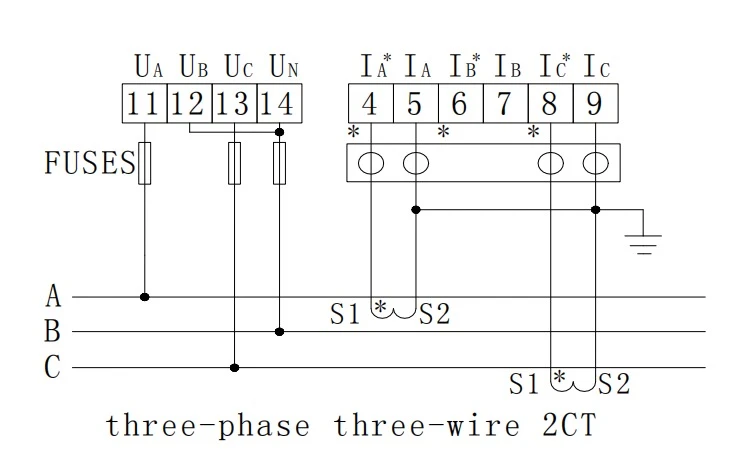

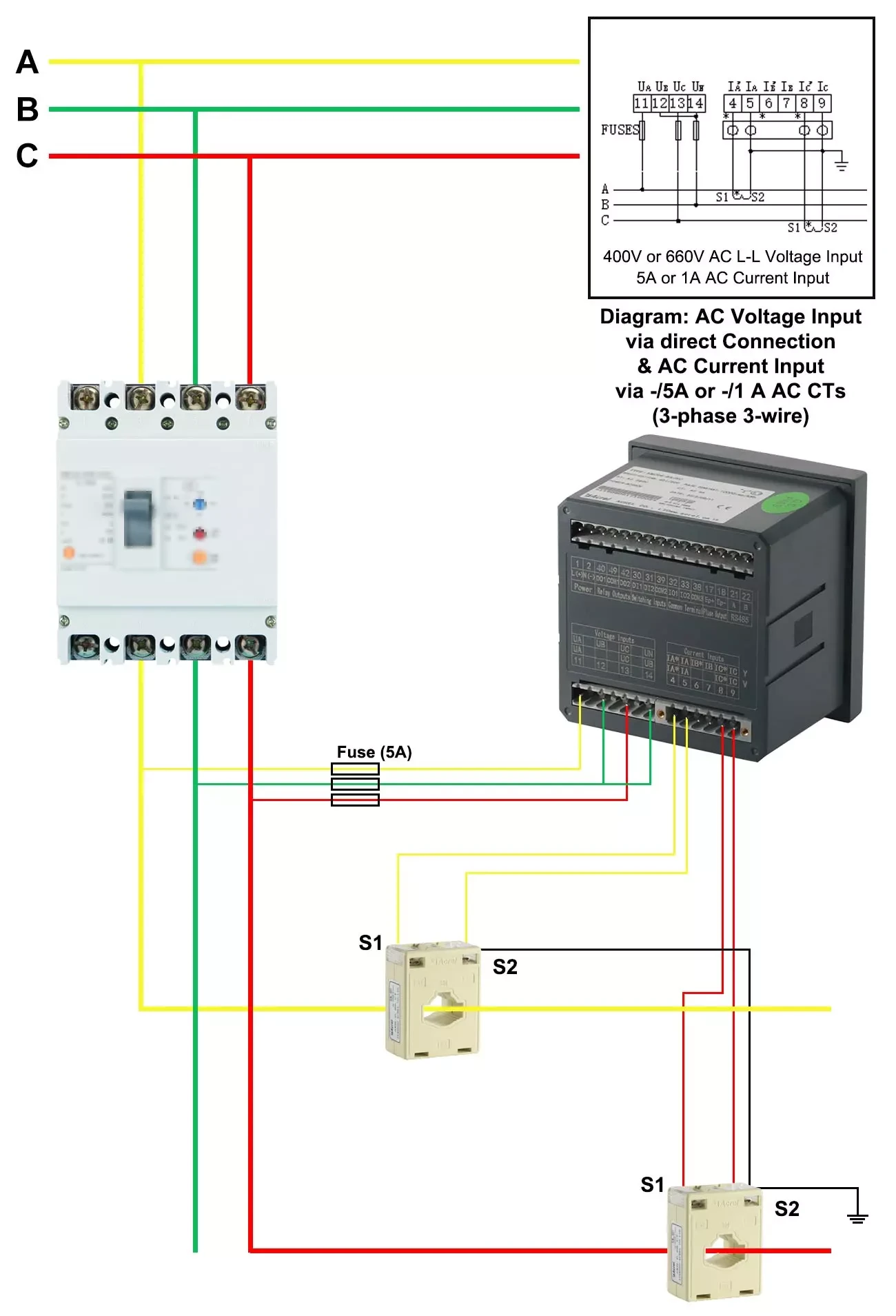

Slika 3 Trifazni trižilni 2CT

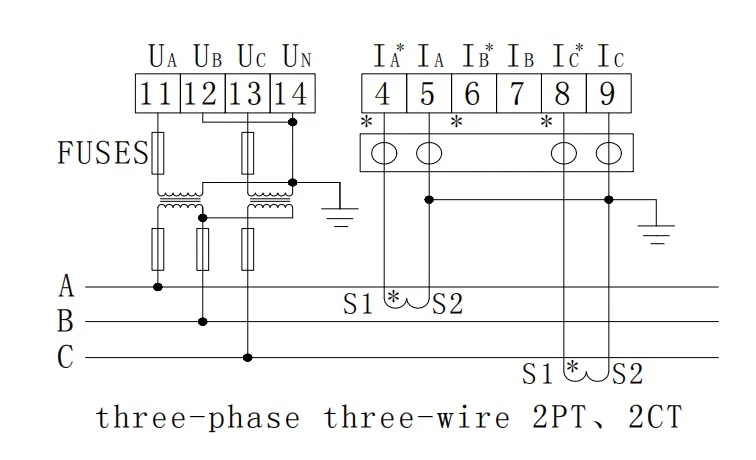

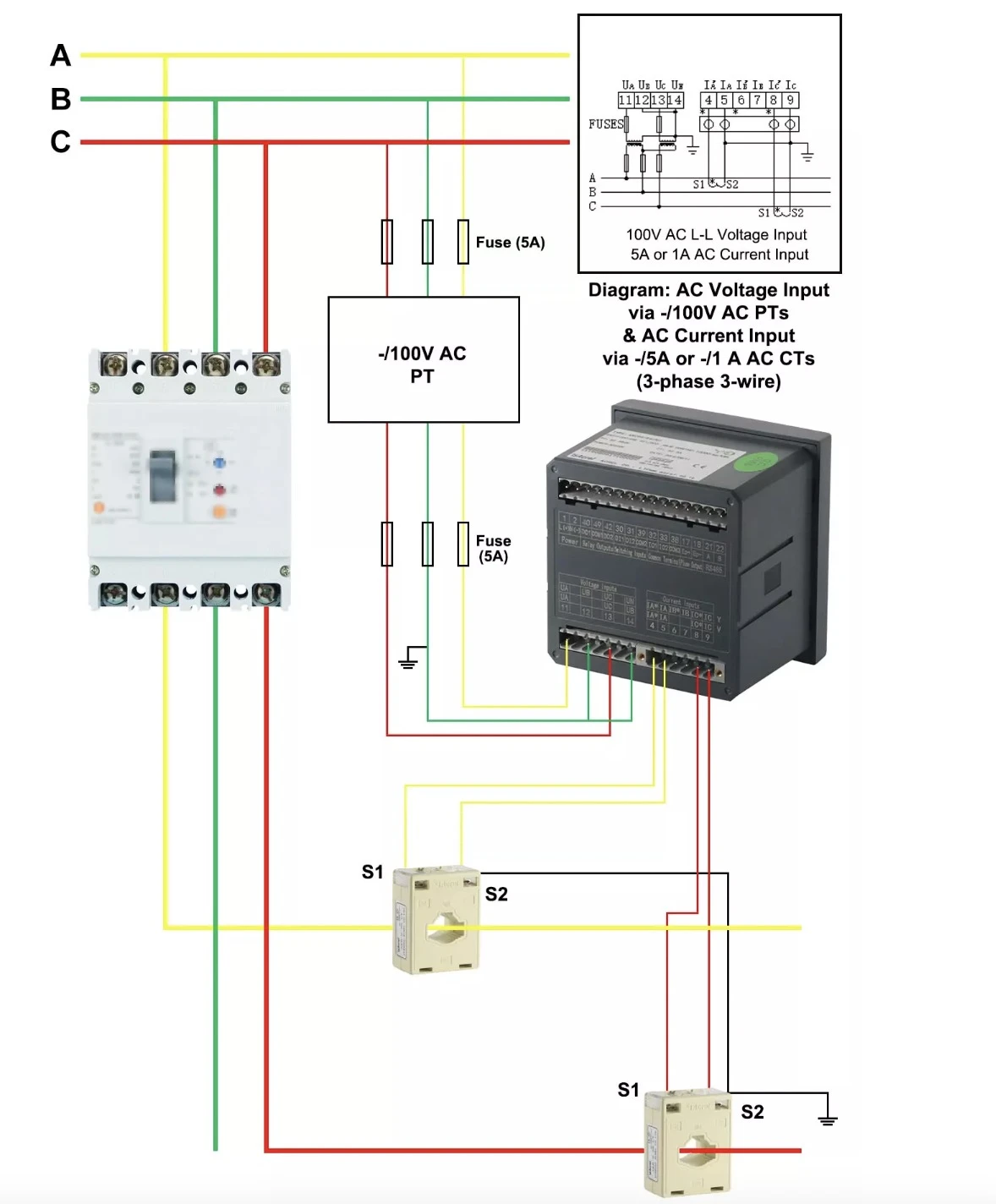

Slika 3 Trifazni trižilni 2CT 2PT
