Opis

Enofazni električni števec ADL100 je zasnovan za enofazno merjenje delovne energije na nizkonapetostnih sistemih, hkrati pa lahko meri električne parametre kot so napetost, tok, moč itd. Izberete lahko tudi RS485. Ta merilnik moči ima prednosti manjše prostornine, visoke natančnosti, dobre elektromagnetne združljivosti, enostavne namestitve itd. Vsi merilniki izpolnjujejo povezane tehnične zahteve za elektronske števce moči v standardih IEC62053-21,IEC62053-22.

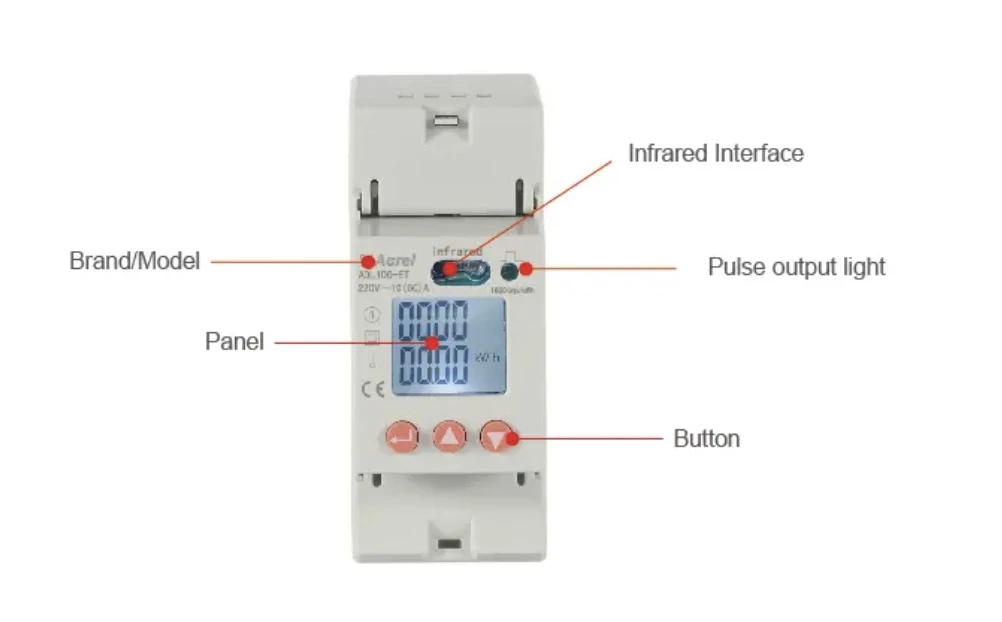

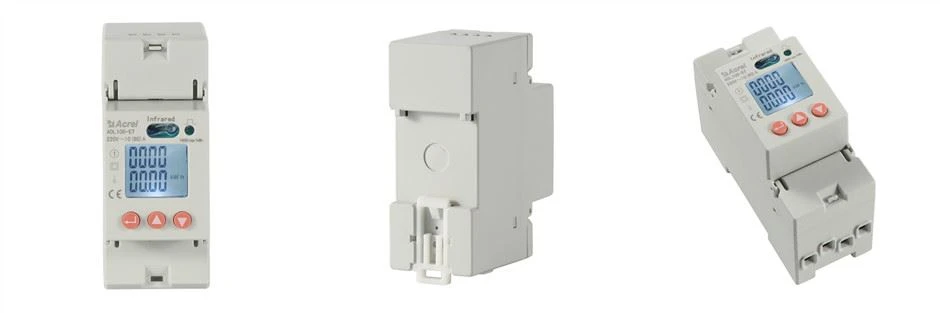

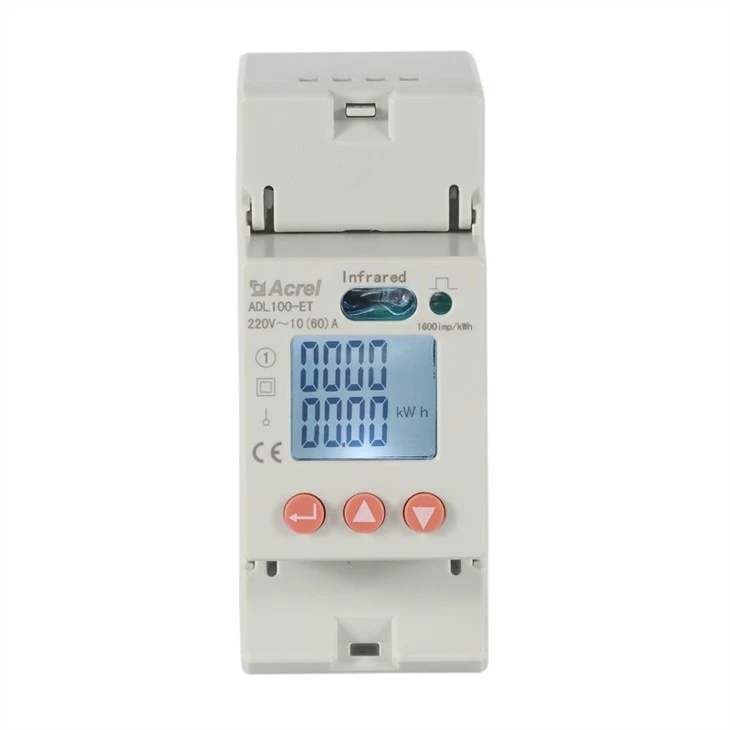

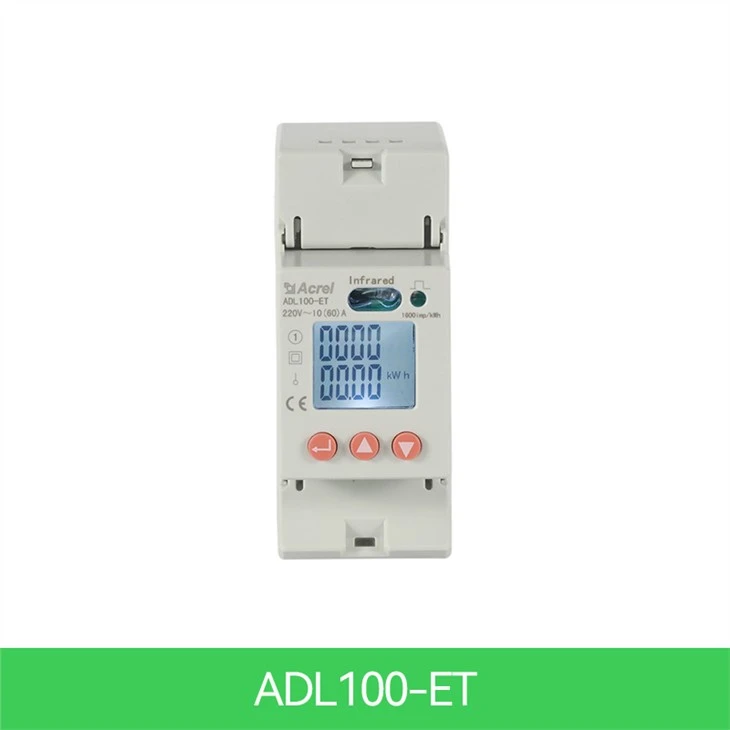

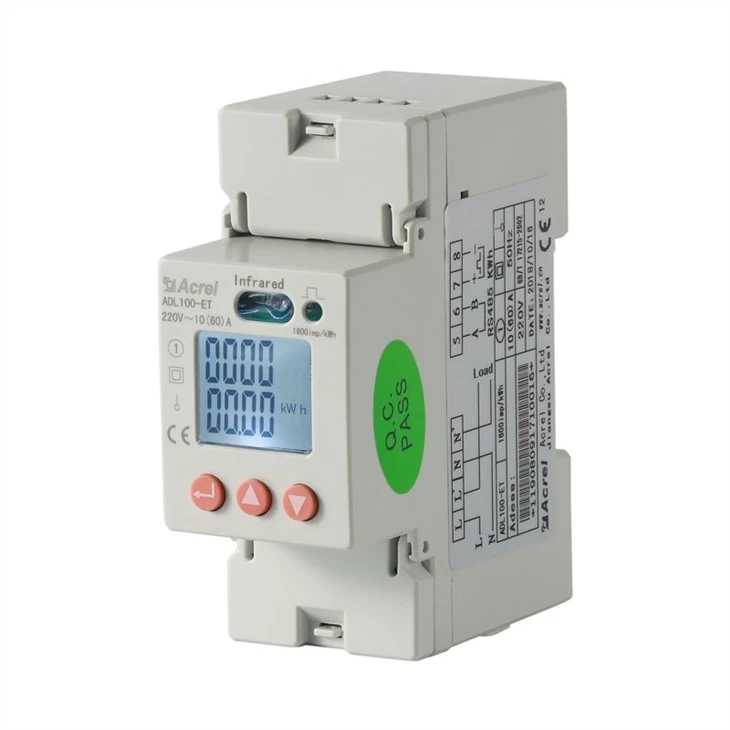

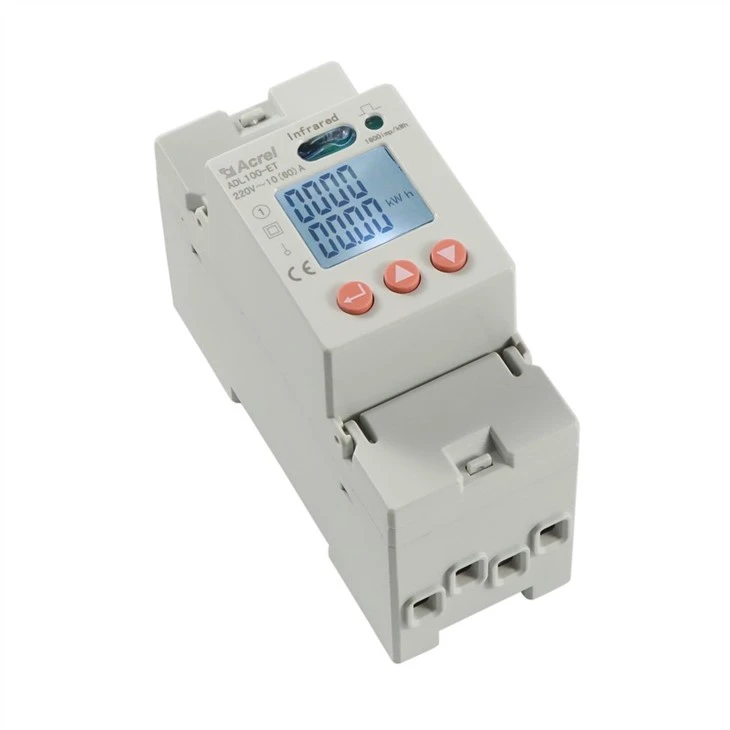

Videz

1.1

Parameter

Vhodna napetost	Referenčna napetost	AC 220V
	Referenčna frekvenca	50Hz
	Poraba energije	<10VA
Vhodni tok	Osnovni tok	10A
	Največji tok	60A
	Začetni tok	4‰Ib
	Poraba	<4VA (Maximum current)
Učinkovitost merjenja	Natančnost merjenja	1 razred
Učinkovitost merjenja	Območje merjenja	000000.00~99999999kWh
Točnost ure		Napaka Manjše ali enako 0.5s/d
Aktivni utrip	Širina impulza	80±20ms
Aktivni utrip	Impulz konstanten	1600 imp/kWh, LED
Komunikacija	Vmesnik	RS485(A+,B-)
	Način povezave	Oklopljeni dvožilni prevodniki
	Protokol	MODBUS-RTU

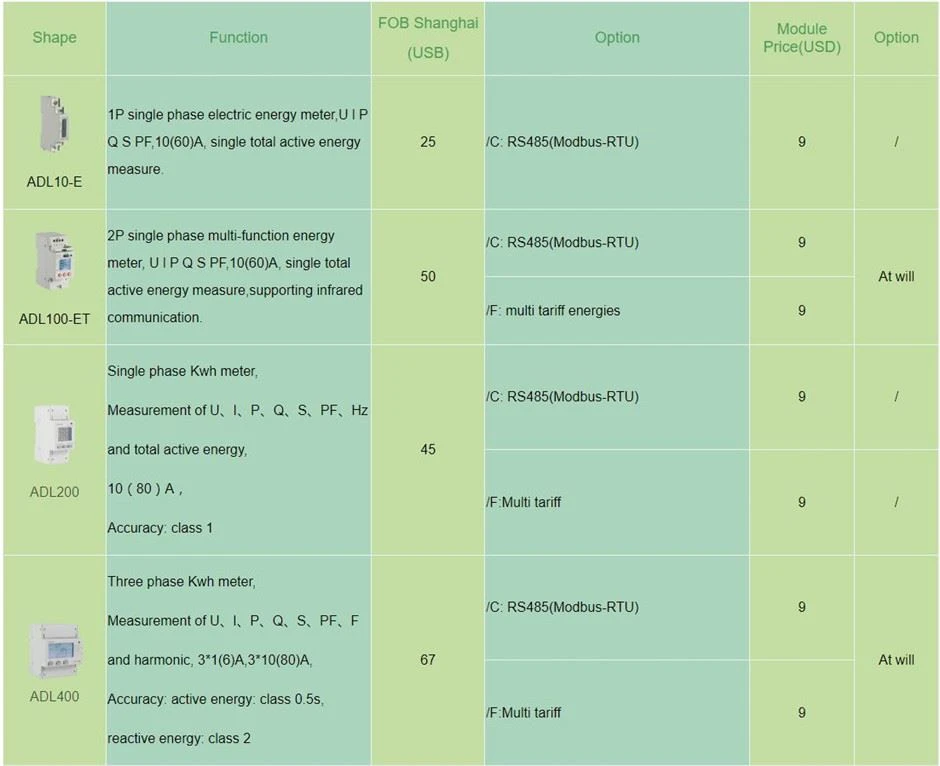

funkcija

intro

funkcija	Opis funkcije	Funkcija zagotavlja
Merjenje kWh	Enofazna aktivna kWh (pozitivna in negativna)	■
Merjenje električnih parametrov	Napetost, tok, aktivna moč, jalova moč, navidezna moč, faktor moči in frekvenca	■
LCD zaslon	8-bitni del LCD	■
Programiranje ključev	3 tipke za nastavitev parametrov, kot so koda, naslov, hitrost prenosa, večtarifni in komunikacijski protokol	■
Impulzni izhod	Izhod impulza aktivne energije	■
Večtarifni	Prilagodite 4 časovne pasove, 2 seznama časovnih intervalov, 14 časovnih intervalov po dnevih in 4 tarifne stopnje	□F

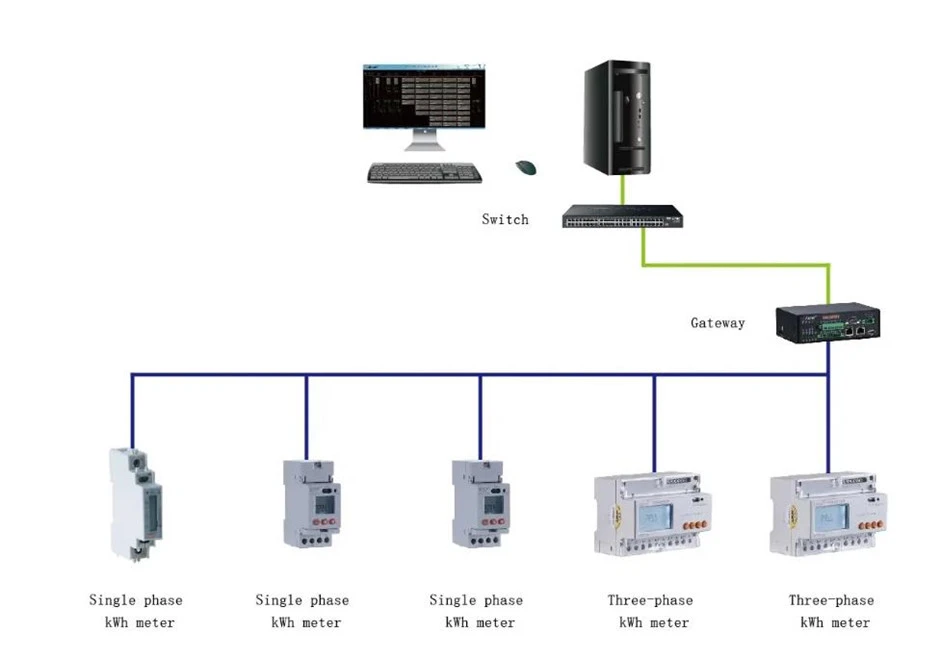

Komunikacija	Komunikacijski vmesnik: RS485, Komunikacijski protokol: MODBUS-RTU	□C
Komunikacija	Infrardeča komunikacija	■

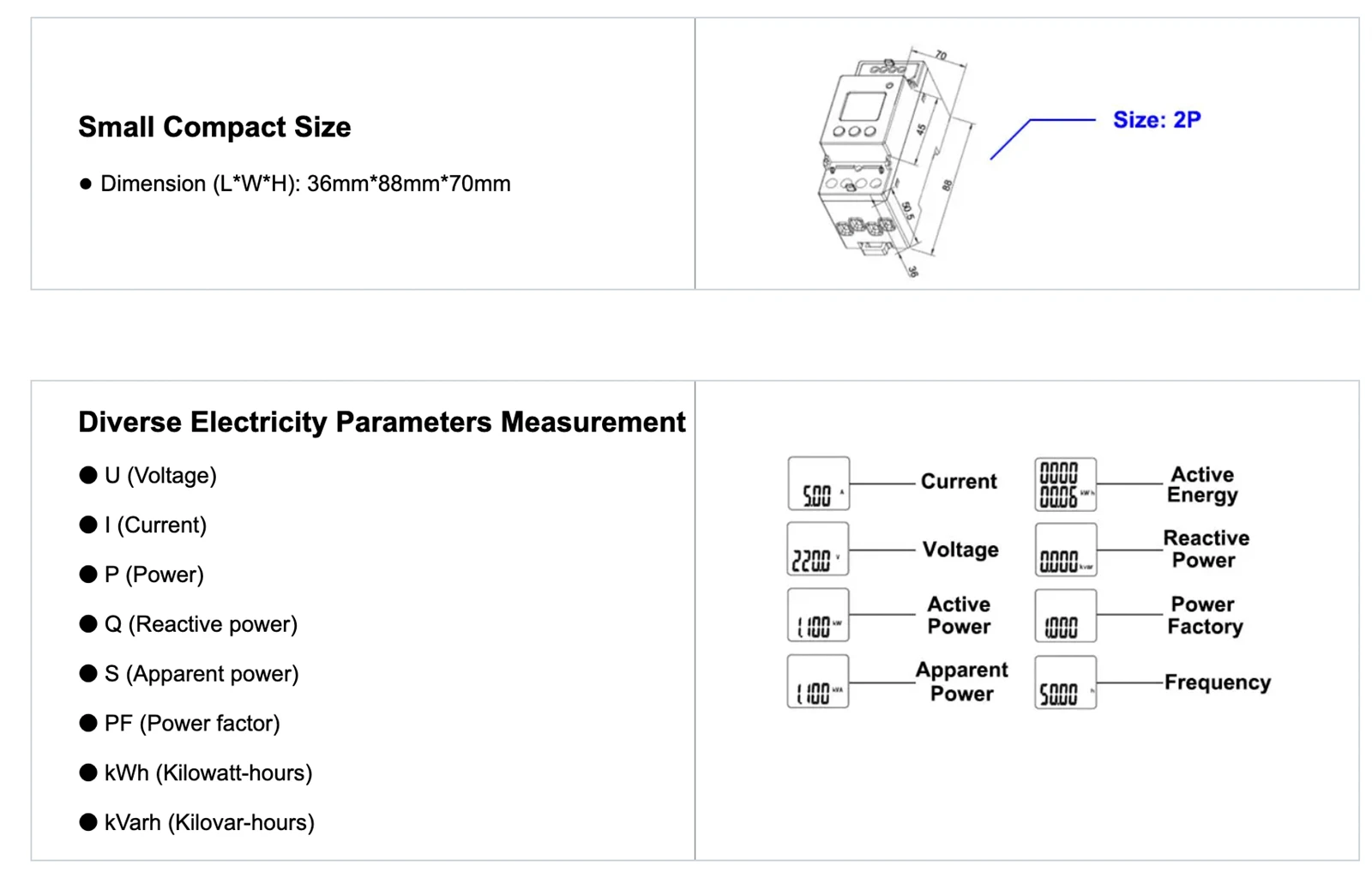

function-min

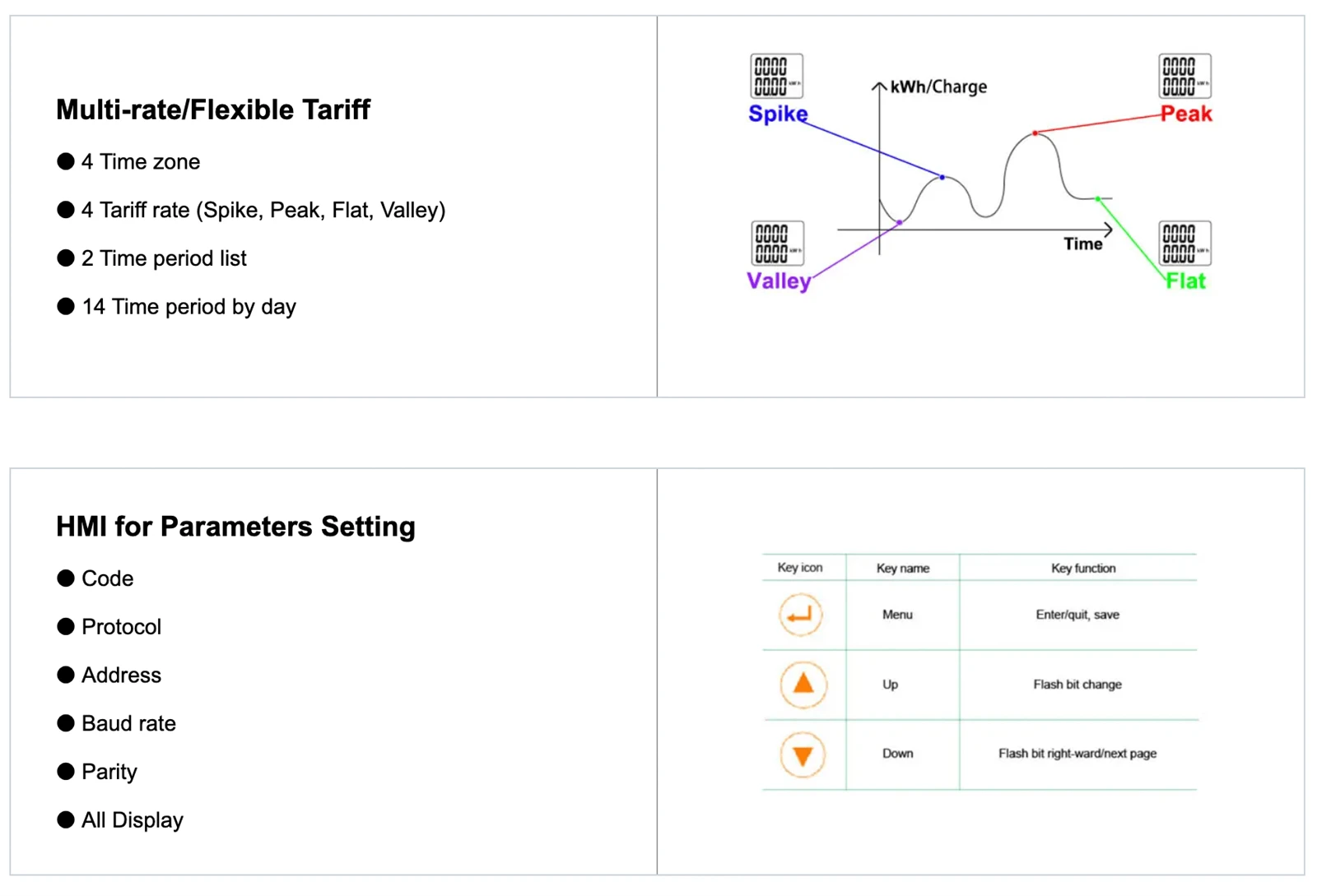

function2-min

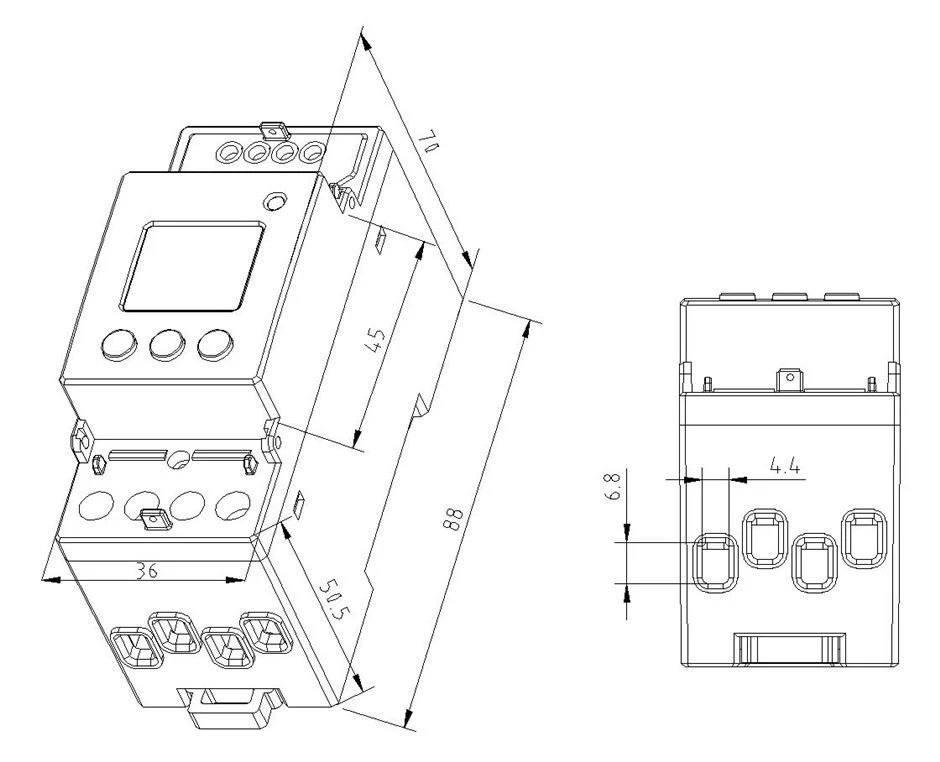

Dimenzije

1.2_

Mere instrumenta

Opomba: Navor ne sme biti večji od 4.0N·m

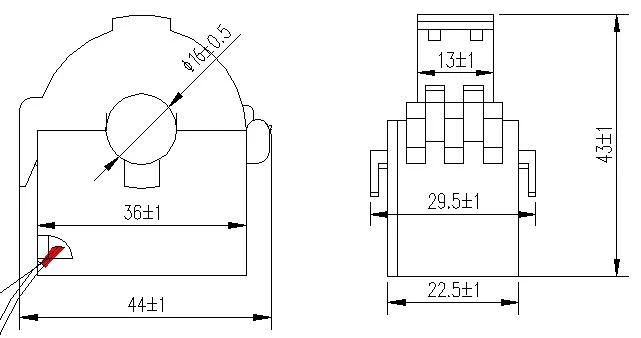

1.3

Zunanje dimenzije transformatorja

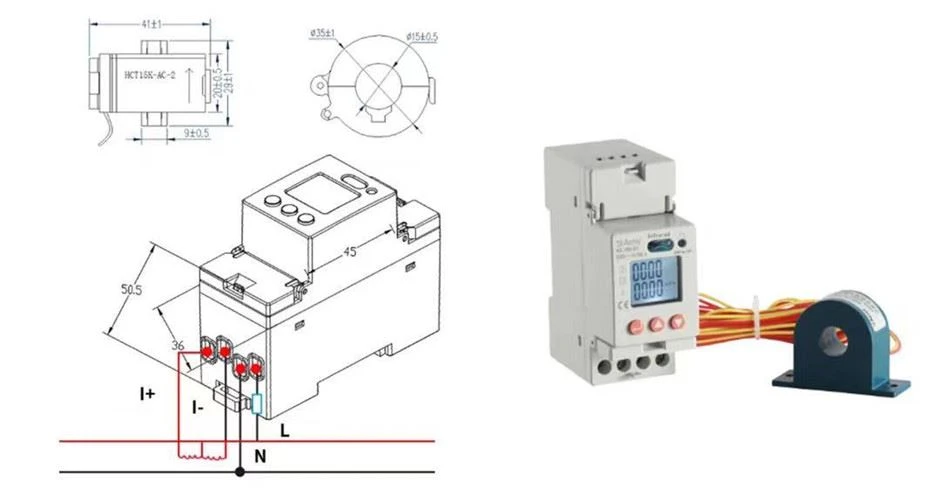

Ožičenje

1.4_

1.5

10(60)A

Enofazni električni števec ADL100 je uporabljal metodo neposredne povezave. Med ožičenjem in tesnim privijanjem bodite pozorni na smer vhoda in izhoda, preprečite nenormalno delovanje merilnika.
