Opis

Inteligentni enosmerni energijski meter serije PZ je namenjen aplikacijam, kot so enosmerni paneli, sončna energija, telekomunikacijske bazne postaje in polnilna vrata. Ta serija instrumentov lahko meri napetost, tok, moč, naprej in vzvratno moč v enosmernem sistemu. Uporablja se lahko za lokalni zaslon in povezan z industrijsko krmilno opremo, računalniki, iz merilnega in kontrolnega sistema.

PZ serija inteligenten DC energijski meter ima tudi različne funkcije zunanjega izgovora, ki jih lahko uporabnik izbere med: RS485 komunikacijski vmesnik, Modbus-RTU protokol, izhod rele alarma, digitalni vhod/izhod. V skladu z različnimi zahtevami lahko prek tipk instrumentne plošče nastavite razmerje, komunikacijske parametre

Videz

Izdelek izpolnjuje ustrezne tehnične zahteve standardnega Q/GDW1825-2013 enosmernega merilnika moči,GB/T29318-2012 Merilnik električne energije za električna vozila, Q/GDW364-2009 Specifikacija enofazno merilnika energije.

Parametrov

Parametrov	Vrednost
Vhodni	Enosmerna napetost	Vnosni obseg	0~100V,0~500V,0~1000V
		Odpornost na vhod	≥6kΩ/V
	Enosmerni tok	Vnosni obseg	0~2500A(Senzor šanta ali dvorane)
		Shunt	Izhod 75mV
		Hall	Izhod 0~20mA, 0~5V
		Potrošnja	≤1mW
	Preobremenitve	.2-kratna ocena(neprekinjeno);10-kratna ocena za 1 sekundo
Razred točnosti	0.5 razred
Puls	Napetost in tok :750V, 300A, Privzeta pulzna konstanta:100imp/kWh
	Napetost in tok :1000V, 300A, Privzeta pulzna konstanta:100imp/kWh
	Napetost in tok :1000V, 200A, Privzeta pulzna konstanta:100imp/kWh

Funkcija	Merjenje električnih parametrov	U, I, P
	Merjenje kWh	Aktivno kWh (pozitivno in negativno) Aktivno kWh (pozitivno in negativno)
	Več tarif	Dva sklopa časovnih razporedov, eno leto se lahko razdeli na 4 časovne pasov, vsak nabor časovnih razporedov lahko nastavite na 12 dnevnih časovnih slotov,4 stopenj (F1, F2, F3, F4 so vrhovi in ravne doline), minimalni interval časovnega obdobja je 15 minut, časovno obdobje pa lahko določimo čez ničelno točko. (Samo za LCD tekoče kristalne metre)
	Zapis zgodovinskih podatkov	Lahko šteje zgodovinsko električno energijo v zadnjih 12 mesecih (električna energija po različnih stopnjah). (Samo LCD meter ima)
	Preklop vhodne in izhodne funkcije	PZ72 ima dva izhoda stikala in dva vhoda stikala. PZ96 ima dva izhoda stikala in štiri vhode stikala. Izhod stikala je izhod releja, ki lahko realizira "daljinski upravljalnik" in izhod alarma. Vnos stikala ne more samo zbirati in prikazati informacije o stanju lokalnega stikala, temveč tudi funkcijo oddaljenega prenosa je mogoče realizirati preko RS485 instrumenta, torej funkcije »daljinski signal«.
	Prikaz	LCD ali LED
	Sporočilo	Komunikacijski vmesnik: RS485, Komunikacijski protokol:MODBUS-RTU ali DL/T645-2007 protokol Baud stopnja 1200, 2400, 4800, 9600, 19200, 38400 neobvezno, infrardečega je fiksna na 1200bps.
Stikalo	DI	Vhod za suhi stik, vgrajen napajalnik instrumenta, fotoelektrična izola
Stikalo	DELATI	2 izhoda releja, običajno odprta stika, kapaciteta 2A/30VDC ali 2A/250VAC
Napajalnik	Obseg napetosti	85~265VAC-50/60Hz;20~60VDC;100~350VDC
Napajalnik	Potrošnja	≤2W
Izolacijska odpornost	≥100MΩ
Frekvenca napajanja prenese napetost	3kV/1min(RMS)
Okolje	Temperatura	Delo:-25°C~+65°C;skladiščenje:-40°C~+80°C
	Vlažnost	≤93%RH Brez kondenzacij
	Višina	≤ 2500m

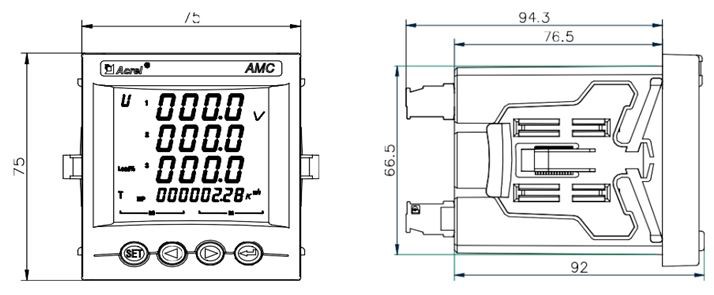

Dimenzije

Oris	velikost obrazne plošče		velikost stanovanja			izrezana velikost
Oris	širina	višina	širina	višina	globina	širina	višina
72 kvadratnih	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 kvadratnih	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
