Informacije

Značilno

1) Komunikacija:RS485/Modbus-Rtu

2) Večkrožno:A plus B neodvisen 2 tokokrog DC24V izhod

3)Ocenjeno U in jaz:U:AC 220V/380V I:5A

funkcija

·A plus B neodvisna 2 vezja trifazne glavne napeljave napetost, tok, aktivna moč, jalova moč, navidezna moč, faktor moči, aktivna energija, jalova energija, napetost nič-zemlja, tok uhajanja, tok ničelnega zaporedja, skupni vsebnost harmonikov (THD), 2-63 harmoniki, temperatura in vlažnost okolja.

·8 vhodov statusa preklapljanja,

·4 izhodi stanja preklopa, 2 nadzora puščanja

·3 RS485 komunikacije

Namestitev

DIN 35 mm

Dimenzija (D*Š*V):

180*90*45

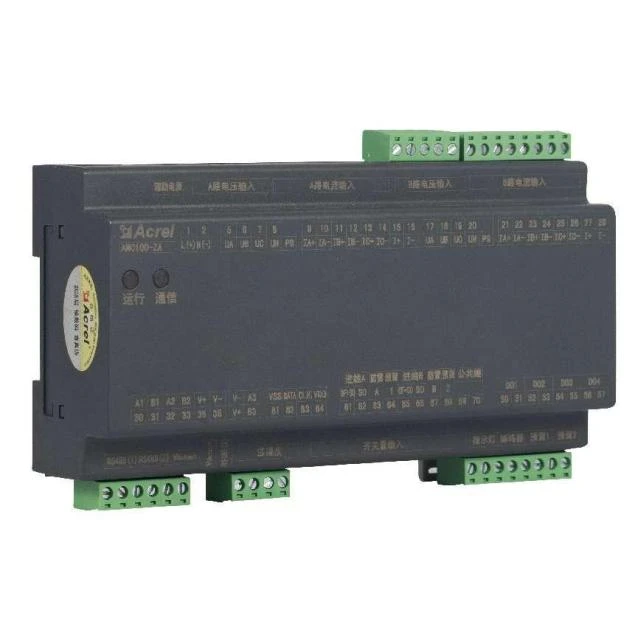

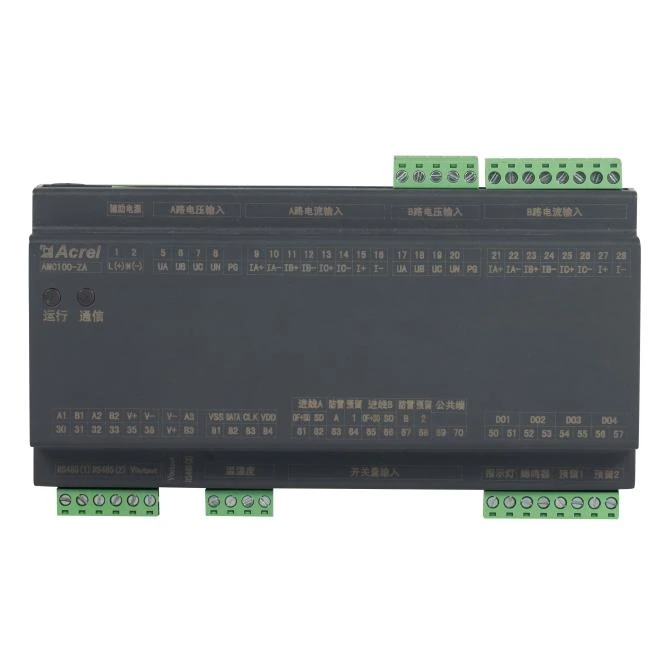

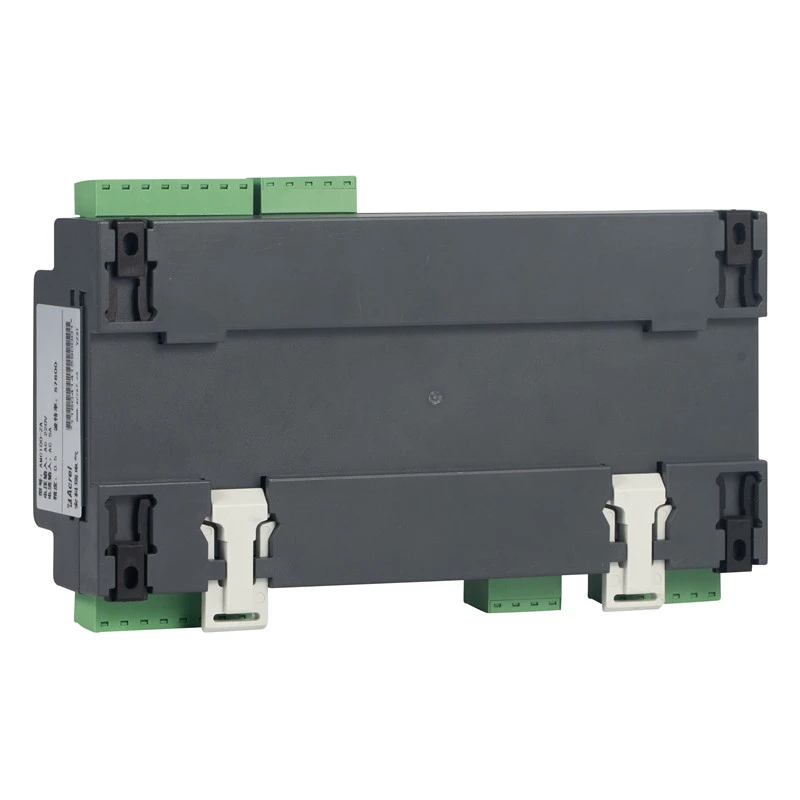

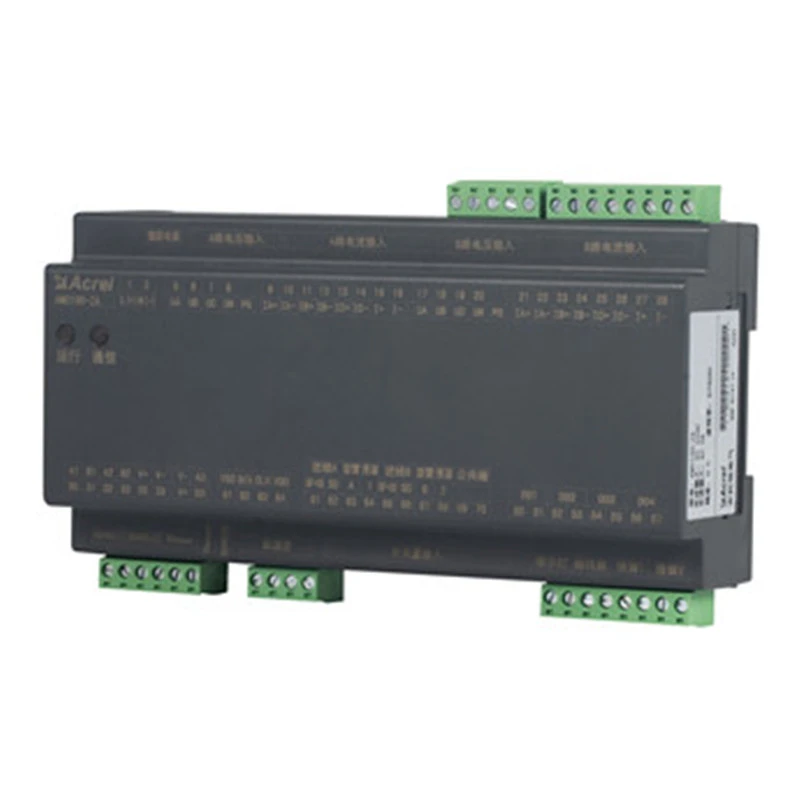

Videz

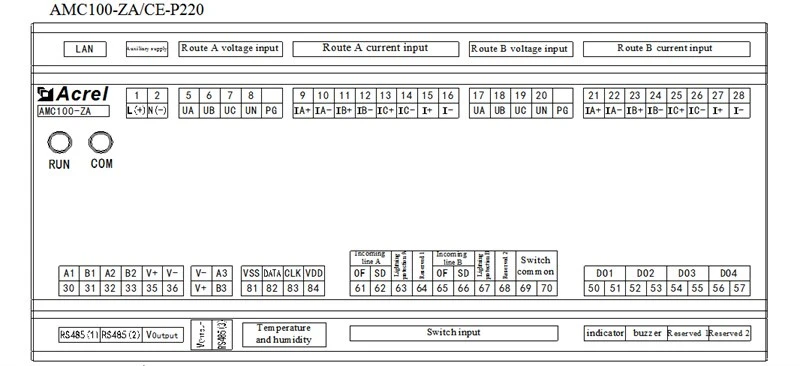

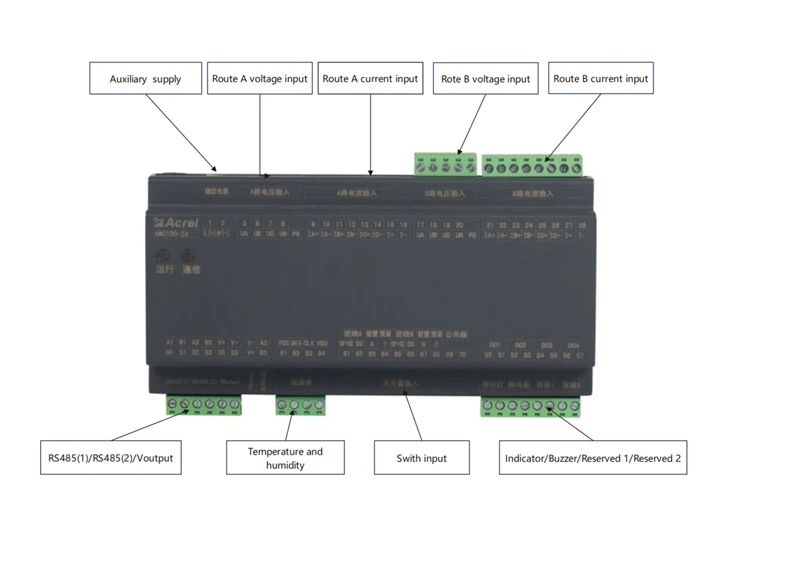

Ožičenje

Parameter

Distribucijski sistem		AC
Napetost vodila	Nazivna napetost	220V
	Merilno območje	±20 odstotkov
	Preobremenitev	Trenutna napetost 2-krat/s
Trenutni vhodni krog	Ocenjeno	Sekundarni 5A
	Razpon	0-6A
	Preobremenitev	Neprekinjeno 1,2-krat, takojšnje 10-krat/s
Natančnost	Dohodna linija	Raven napetosti/toka {{0}}.2, nivo delovne moči/energije 0,5, nivo jalove moči/energije 1
	Temperatura	±1 stopinja
	Vlažnost	±5 odstotkov
Pogostost		AC45-65Hz
Pomožno napajanje		AMC100-ZA: signal za prevzem moči (manj kot ali enako 15 W) AMC100-ZA-P220: neodvisno napajanje 220 V AMC100-ZA-P24: DC 12-24 V neodvisno napajanje
Izolacijska upornost		Izolacijska upornost med vsemi sponkami in prevodnimi deli ohišja ni manjša od 100 MΩ
Preklopni izhod		4 kanali 3A 250VAC/3A 30VDC
Preklopni vnos		8 suhih vozlov
Komunikacija		1 izoliran RS485/Modbus-RTU na sistem v ozadju 1 RS485/Modbus-RTU na zaslon na dotik 1 povezava RS485/Modbus-RTU navzdolnji modul Izbirna 1-kanalna komunikacijska funkcija Ethernet
Namestitev		Namestitev na tirnico DIN35 mm ali spodnjo ploščo

Citat

oblika	Vrsta	funkcija	FOB Shang Hai (AMERIŠKI DOLAR)
	AMC100-ZA	Spremljanje parametrov polne moči vhodnega tokokroga dvojnega trifaznega izmeničnega toka A plus B, 8 vhodov stanja preklopa, 4 izhodi stanja preklopa, 2 nadzora uhajanja, 1 zaznavanje temperature in vlažnosti, 3 komunikacije RS485	148
	AMC-FA30	Spremljajte parametre polne moči skupno 30 vej dvojnih AC vtičnic A plus B in 1 komunikacijo RS485	133
	AMC-FA48	Spremljajte parametre polne moči skupno 48 vej dvojnih AC vtičnic A plus B in 1 komunikacijo RS485	177
	AMC-FAK30	Spremljajte parametre polne moči in status stikala skupno 30 vej A plus B dvojnih izmeničnih vtičnic in 1 komunikacije RS485	177
	AMC-FAK48	Spremljajte parametre polne moči in status stikala skupno 48 vej A plus B dvojnih izmeničnih vtičnic in 1 komunikacije RS485	237
	AMC100-ZD	Spremlja napetost, tok, moč in električno energijo 2 neodvisnih vhodnih linij A plus B, 8 preklopnih vhodov, 4 preklopnih izhodov, 1 zaznavanje temperature in vlažnosti ter 3 komunikacije RS485	148
	AMC100-FD30	Spremljajte parametre polne moči dvojnih enosmernih odhodnih linij A plus B v skupno 30 vejah in 1 komunikaciji RS485	133
	AMC-FD48	Spremljajte parametre polne moči dvojnih enosmernih odhodnih linij A plus B v skupno 48 vejah in 1 komunikaciji RS485	177
	AMC100-FDK30	Spremljajte parametre polne moči in stanje preklopa (aktivno) dvojne enosmerne vtičnice A plus B, 30 vej in 1 komunikacijo RS485	177
	AMC100-FDK48	Spremljajte parametre polne moči in stanje preklopa (aktivno) dvojne vtičnice A plus B, 48 vej in 1 komunikacijo RS485	237
