Opis

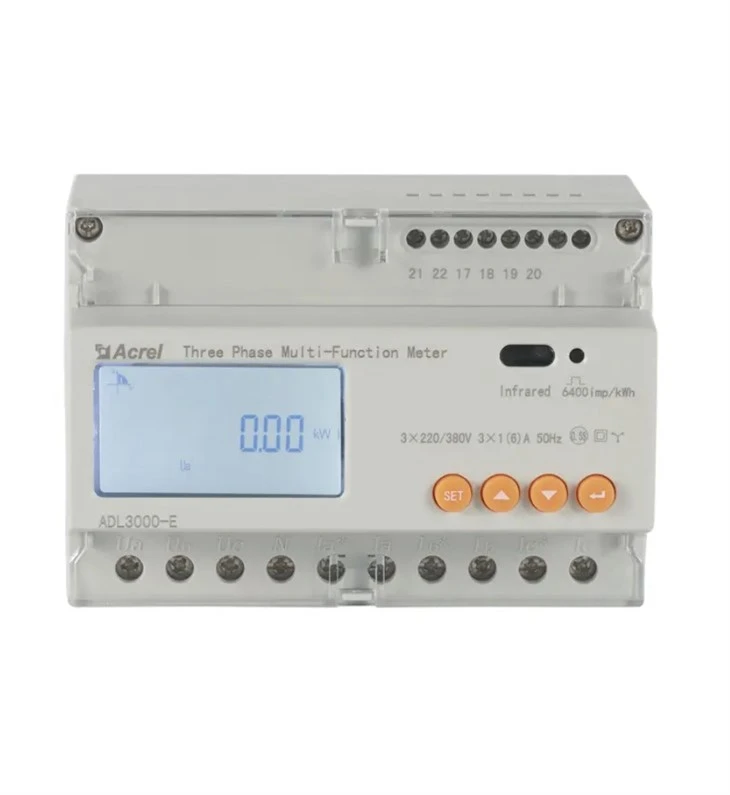

Trifazni solarni števec AC DTSD1352

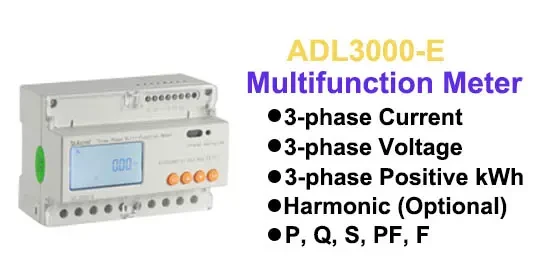

ADL3000-E je pametni števec, zasnovan za sisteme oskrbe z električno energijo, industrijske in rudarskepodjetja in javne službe za izračun porabe električne energije in upravljanje povpraševanja po električni energiji. Odlikuje ga visoka natančnost, majhna velikost in enostavna namestitev. Združuje meritve vseh električnih parametrov s celovitim merjenjem in upravljanjem električne energije, zagotavlja različne podatke o preteklih 12 mesecih, preverja vsebnost 31. harmonikov in skupno vsebnost harmonikov, realizira daljinsko komunikacijo in daljinsko upravljanje s preklopnim vhodom in relejnim izhodom ter ponaša se z alarmnim izhodom. Opremljen je s komunikacijskim priključkom RS485 in prilagojen za MODBUS-RTU. ADL3000-E se lahko uporablja v vseh vrstah nadzornih sistemov, sistemih SCADA in sistemih za upravljanje z energijo. Vsi števci izpolnjujejo povezane tehnične zahteve števcev električne energije v standardih IEC62053-21 in IEC62053-22.

LCD

Učinkovita in natančna oprema za obdelavo in testiranje.

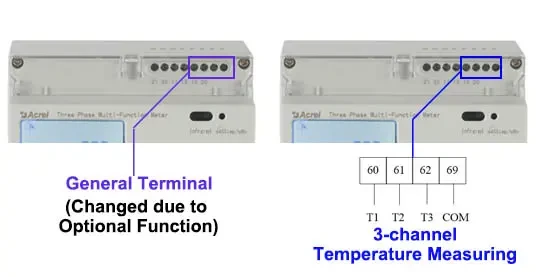

različne izbirne funkcije

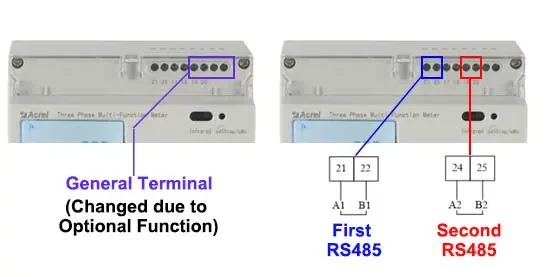

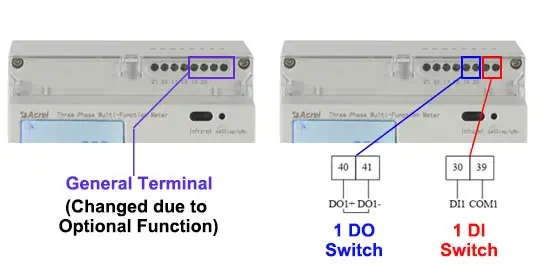

2 kanala RS485, 1 digitalni vhod/1 digitalni izhod itd

sončna energija Nič izvoza

Solarni inverterski merilnik energije Anti-Back

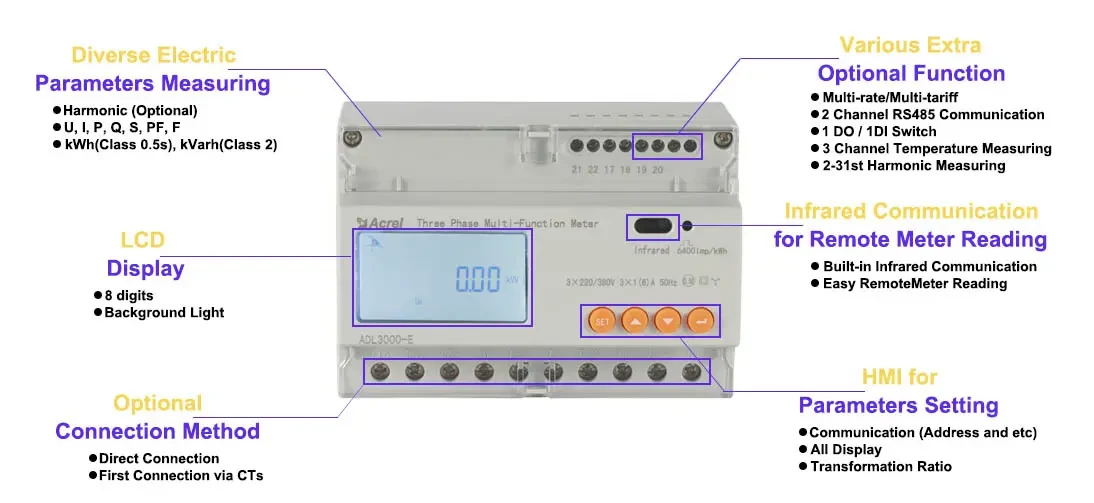

DTSD1352 Function introduction

Naše rešitve

Parameter

Številka modela	DTSD1352
	Trifazni solarni števec na din letev
Napetost	Referenčna napetost	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Poraba	<10VA(Single phase)
	Impedanca	>2MΩ
	Razred točnosti	Napaka±0,2 %

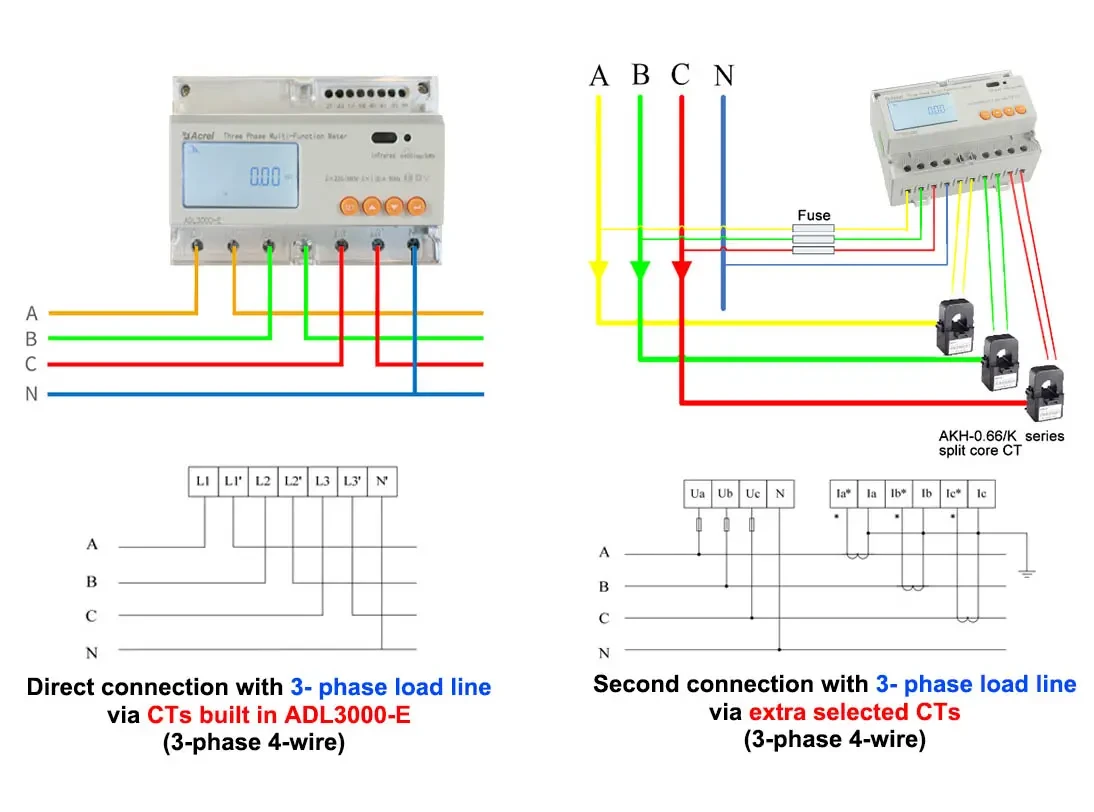

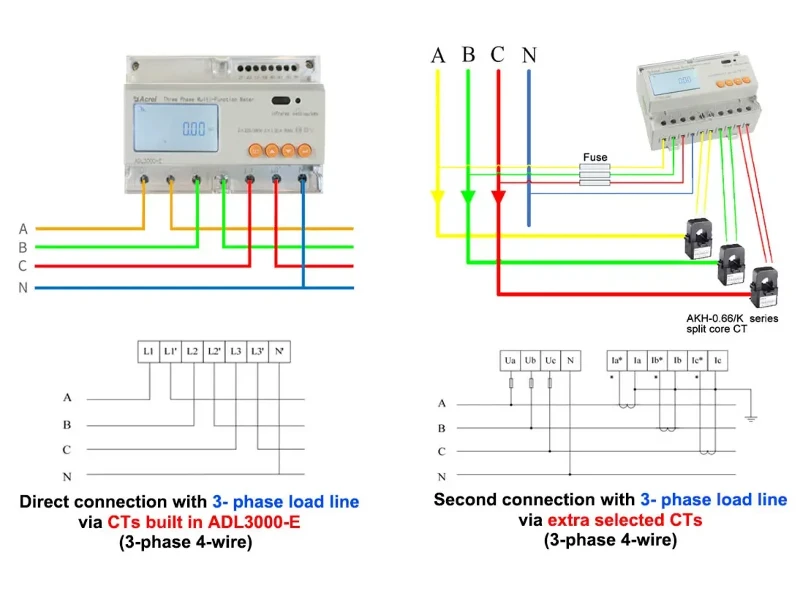

Trenutno	Vhodni tok	3×1(6)A (druga povezava s 3-fazno bremensko linijo prek dodatnih izbranih CT-jev) 3×10(80)A (neposredna povezava s 3-fazno obremenitveno linijo prek CT-ja, vgrajenega ADL3000-E)
	Poraba	<1VA(Single phase rated current)
	Razred točnosti	Napaka±0,2 %
Ločljivost meritev	Napetost: {{0}}.01 V, Tok: 0,01 A, Moč: 0,01 kW, Energija: 0,01 kWh
Moč		Aktivna, jalova, navidezna moč, napaka±0,5℅
Pogostost		{{0}}Hz, napaka±0,2 %
Temperatura		-40 stopinja -99 stopinja
energija		Aktivna energija (razred natančnosti:0.5, 1), jalova energija (razred natančnosti 2)
Ura		Manjše ali enako 0,5s/d
Izhod energijskega impulza		1 izhod aktivnega optičnega sklopnika, 1 izhod reaktivnega optičnega sklopnika
Preklopni izhod		1 Preklopni izhod
Preklopni vhod		1 vhod za optični sklopnik
Širina impulza		80±20ms
Impulz konstanten		6400 imp/kWh, 400 imp/kWh (Ustreza osnovnemu toku)
Vmesnik in komunikacija		RS485: Modbus RTU
Obseg komunikacijskega naslova		Modbus RTU:1~ 247;
Hitrost prenosa		1200 bps ~ 19200 bps
Relativna temperatura		-25 stopinj ~+55 stopinj
Relativna vlažnost		Manj ali enako 95 ℅ (brez kondenzacije)
