Opis

ASJ serijo akcijskih relejev potokovnega, nizkonapetostnega prekinitve tokokroga ali nizkonapetostnega izvajalca je mogoče izdelati za kombinirano potokovno proizvodno napravo, ki se uporablja predvsem za distribucijsko vezje sistema TT in TN z izmeničnim tokom 50Hz, nazivna napetost 400 V ali manj.

ASJ Series akcijski rele potokovnega toka se uporablja v zemeljski zaščiti električnega tokokroga, da se prepreči poškodba opreme in požarna nesreča električne opreme, ki jo povzroči zemeljski tok, poleg tega lahko zagotovi tudi posredno kontaktna zaščita pred nevarnostjo električnega udara.

Videz

Parameter

Tehnični parameter		Indikator
		AC tip	Vrsta
Vnos	Nazivni preostali tok	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A), opomba 3
	Omejitev časa brez vožnje △t	0.1、0.5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(s) opomba 4
	Ocenjeni preostanek tok brez delovanja I△št	50%I△n	50%I△n
	značilnosti delovanja	preprost sinusni izmenični tok	preprost sinusni izmenični tok in pulzirajoči enosmerni tok
	frekvenco	50Hz±5Hz	50Hz±5Hz
Napaka pri dejanju		-20% ~ -10%I△n	-20% ~ -10%I△n
Izhod	izhodni način	eno je normalno zapiranje, drugo pa za preobrazba	eno je normalno zapiranje ali odpiranje, drugo pa za preoblikovanje
	kontaktna zmogljivost	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	način ponastavitve	na kraju samem in na dolge razdalje ena,	na licu mesta, na dolge razdalje in avtomatsko
Napajanje	napetostno območje	AC110V, AC220V (dovoljeno napaka ±10%)		AC110V, AC220V, DC85-270V (dopustna napaka±10%)
	odvajanje moči	≤5W
Močna frekvenca, vzdržljiva napetost		Efektivna vrednost izmeničnega toka med napajanjem, vhodom in izhodom: 2kV/1min
Pod normalnim delovanjem	temperaturo	delovna temperatura: -20℃ ~ +55℃ temperatura skladiščenja: -30℃ ~ +70℃
	vlažnost	≤95% RH, s kondenzacijo vlage in korozivnim plinom
	višina nad morsko gladino	≤2000m
	razred onesnaženja	Tretji razred
	kategorija namestitve	Vnesite Ⅲ

Funkcija

Vrsta

Osnovna funkcija

Način namestitve

Fotografija

ASJ10-LD1C

1. Merjenje diferenčnega toka tipa AC;

2. Alarmni poziv trenutnega prečkanja črte;

3. Možno je izmeriti nazivni preostali obratovalni tok;

4. Omejitev časa brez vožnje je mogoče nastaviti;

5. Dva kompleta relejnih izhodov;

6. Z lokalnimi in oddaljenimi funkcijami "test" in "reset".

Vodilna tirnica (TS35mm)

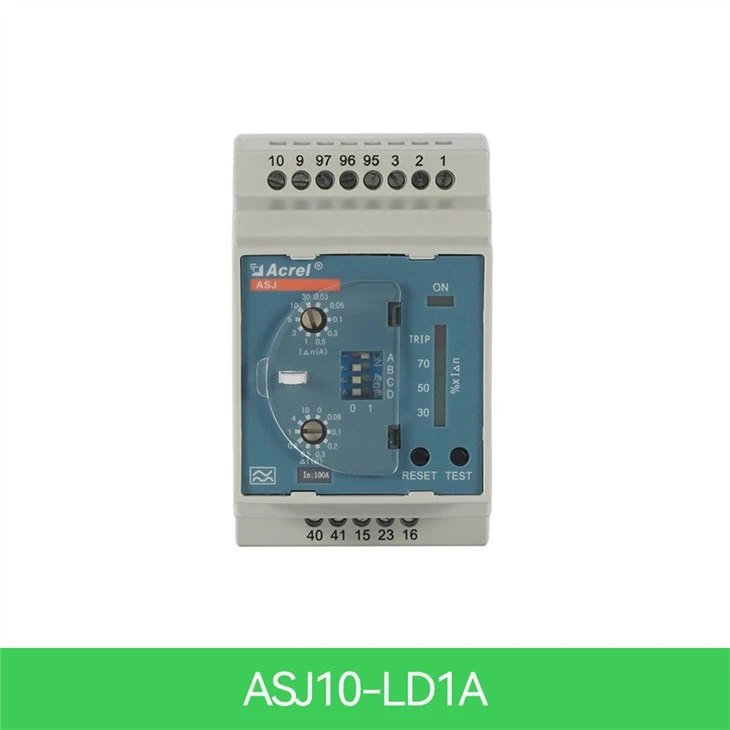

ASJ10-LD1A

1. Merjenje preostalega toka tipa A;

2. Prikaz v stolpcu trenutnega odstotka svetlobe;

3. Možno je izmeriti nazivni preostali obratovalni tok;

4. Omejitev časa brez vožnje je mogoče nastaviti;

5. Dva niza relejnih izhodov (nastavljiva) opomba 1;

6. Z lokalnimi in oddaljenimi funkcijami "test" in "reset".

Opomba 1: Funkcija nastavitve za rele pomeni, da lahko sami nastavite inicializacijo in izhodno stanje releja s pomočjo klicanja kode na plošči; navodila za posebne nastavitve najdete v priročniku.
