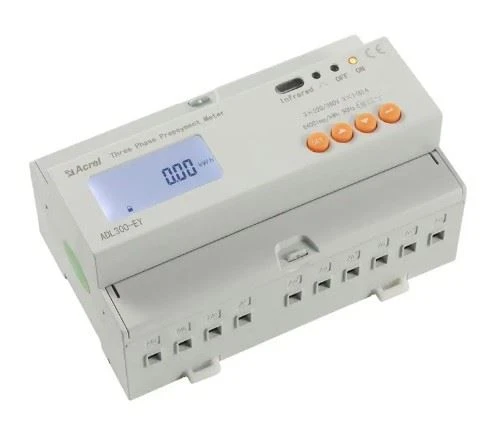

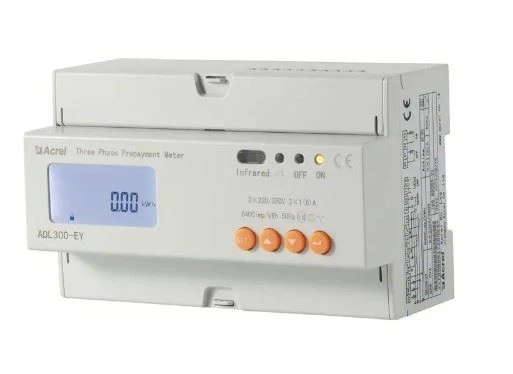

Tri fazni predplačniški merilnik energije

● Merjenje: 3-fazni kWh (razred 0,5s), kVarh, Aktivna moč, Reaktivna moč, Tok, Napetost in itd.
● Nazivna napetost: 3x380~456V AC & 45~65Hz (Vnos napetostnega signala je služil tudi kot napajalnik merilnika)
● Nazivni tok: 3x10(80)A AC (neposredna povezava); 3x1(6)A AC (Povezan prek CTs)
● Sporočilo: RS485 (MODBUS-RTU); Infrardeè
● Samodejni nadzor: vgrajeni rele za vklop vklopa
● Multi-rate&Multi-tarifa: 4 Tarifne stopnje (Cena na enoto Spike, Peak, Valley in Flat kWh Unit Price)

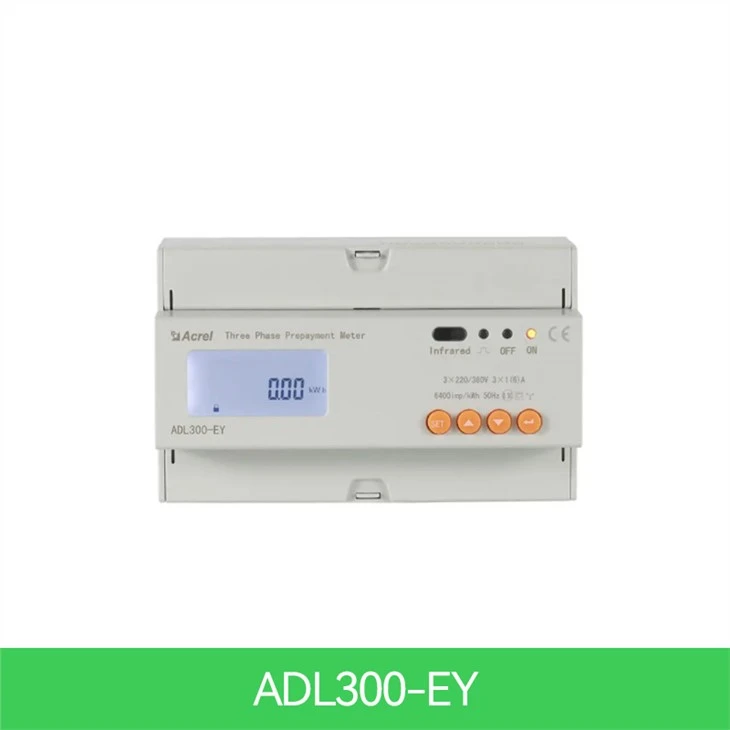

● Model: ADL300-EY

Opis

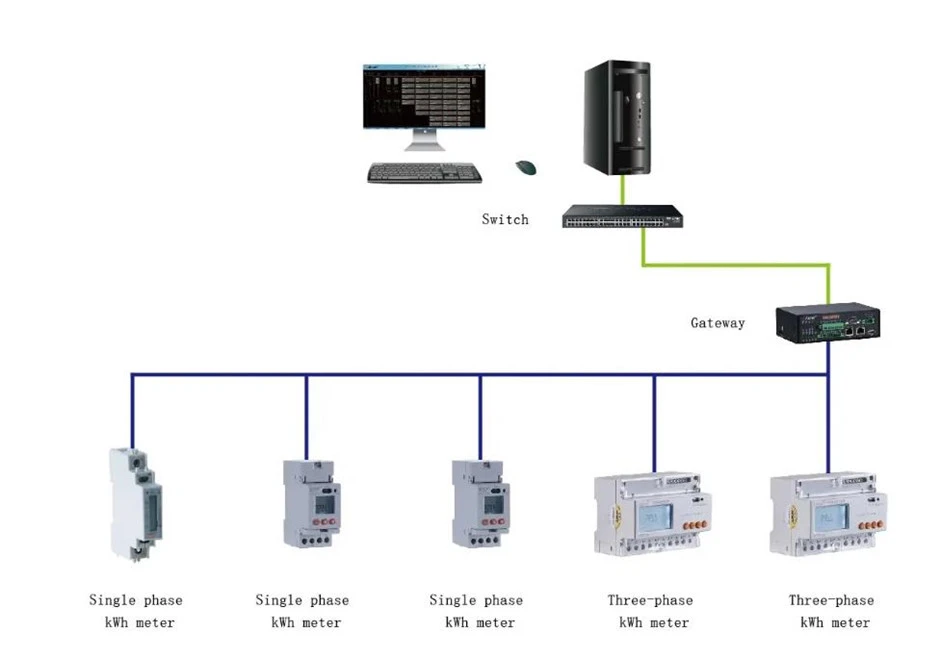

Trenutno ima Acrel tri predplačniške merilce energije, ADL100-EY enofazni predplačniški števci z intro-nadzorom, ADL300-EY trifazni predplačniški števci z intro-nadzorom in ADF400L predplačniški merilniki energije, pogosto se uporabljajo za izračun enotne in trifazne aktivne energije na frekvenci 50 Hz. Merilnik ima funkcije predplačniške, krmilne in RS485 komunikacije itd. Notranji števci imajo majhen premor, da se tok vklopi ali izklopi. S platformo Acrel IoT EMS lahko realizirate daljinsko upravljanje moči. Ti merilniki izpolnjujejo s tem povezane tehnične zahteve elektronskih merilcev moči v standardih IEC62053-21, IEC62053-22.

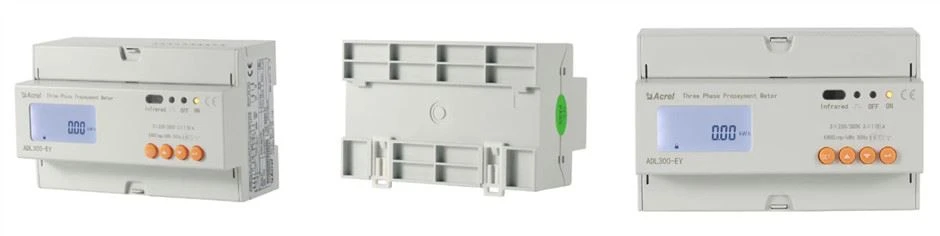

Videz

Parametrov

Tehnični parameter		ADL300-EY
Voltaža	Referenčna napetost	3×220/380V
	Referenčni frekvenca	50Hz
	Potrošnja	<4va(each>
Sedanji	Vhodni tok	1(6)A,10(80)A
	Zagon trenutnega	Neposredno povežite: 0.004 Ib, povežite se preko CT: 0.002In
	Potrošnja	<4va (maximum="">
Merjenje predstava	Točnost merjenje	0.5s Razred
Točnost ure		Napaka ≤0,5s/d
Aktivni pulz	Širina impulza	80ms±20ms
Aktivni pulz	Pulzno konstanto	6400imp/kWh,400 imp/kWh
Communicati na	Vmesnik	RS485(A+-B-)
	Način povezave	Ščitni sprevodniki zvitih parov
	Protokol	MODBUS-RTU

Funkcija

Ime funkcije	Opis funkcije		Funkcija Zagotoviti
	ADL300-EY	ADL100-EY
Merjenje kWh	Skupaj aktivni kWh (skupaj pozitiven in negativen)		■
Merjenje električnega Parametrov	U-I -P-Q-S-PF-F		■
Vnaprej plačani način	Prek RS485 komunikacijskega predplačilnega polnjenja, šifriranje podatkov		■
Kontrola	Vgrajen podporni rele visoke zmogljivosti za doseganje nalaganje kontrolnika ob izklopu		■
LCD zaslon	8 bitov odsek LCD zaslon		■
Sporočilo	Komunikacijski vmesnik: RS485, Komunikacija protokol: MODBUS-RTU		■
Večtarifna tarifa	4 tarifne stopnje, 14-časovni interval po dnevu		□F
