Apovzetek
V zadnjih letih s hitrim razvojem podatkovnih centrov postaja problem porabe energije podatkovnih centrov vedno bolj v ospredju. Upravljanje z energijo ter oskrba z električno energijo in načrtovanje distribucije podatkovnih centrov so postali vroča vprašanja. Razumne in zanesljive rešitve sistema za distribucijo električne energije podatkovnega centra so razumen način za izboljšanje energetske učinkovitosti podatkovnega centra in zmanjšanje porabe energije opreme. V kombinaciji z ustreznimi tehničnimi specifikacijami so analizirane prednosti in slabosti stare in nove sheme distribucije električne energije podatkovnega centra ter podana referenca za zasnovo nove modularne računalniške sobe.
Ključne besede: podatkovni center; terminalska distribucija električne energije; omarica z glavo stolpca
1. Bozadje
Z razvojem znanosti in tehnologije se število, obseg in gostota moči podatkovnih centrov še naprej povečujejo, raven gradnje pa se še naprej izboljšuje. Sistem distribucije električne energije je najpomembnejši del podatkovnega centra. Izpadi električne energije ali nizka kakovost napajanja lahko povzročijo izpade strežnika. povzročajo izgube. Kako optimizirati zasnovo za izboljšanje varnosti in zanesljivosti napajanja podatkovnega centra, da bi zagotovili neprekinjeno in stabilno delovanje elektronskega informacijskega sistema, je postalo pomembno vprašanje za oblikovalce podatkovnih centrov. V primerjavi s tradicionalno shemo oskrbe z električno energijo in distribucijo je vprašanje, ali obstaja varna, ekonomična in stabilnejša shema oskrbe z električno energijo, problem, ki ga zanimajo oblikovalci.
2. Shema distribucije električne energije na koncu podatkovne sobe
Pregled projekta
Skupna gradbena površina podatkovnega centra je 1906,24 kvadratnih metrov, od tega je skupna gradbena površina podatkovnega centra 210,6 kvadratnih metrov, vključno s podatkovno sobo 1F in komunikacijsko sobo 1F. Funkcionalni prostor obsega glavno strojnico (računalniška soba, komunikacijska soba), prostor upravljanja (pisarna, soba z internetno opremo itd.) in pomožne prostore.

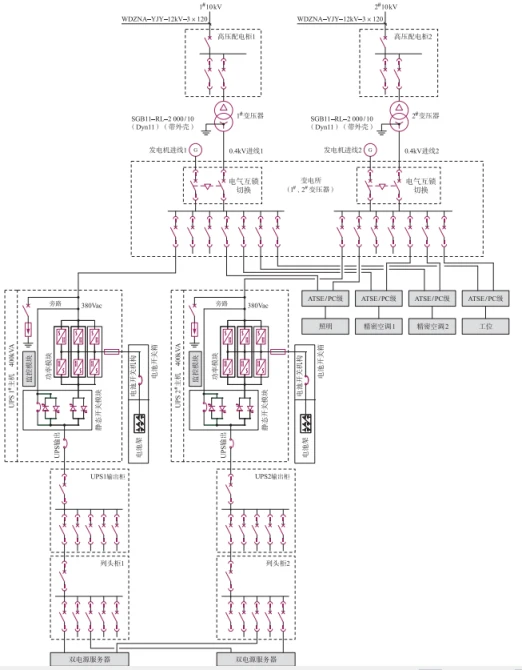

Tradicionalna shema distribucije električne energije ena
Visokonapetostno napajanje 10kV se črpa iz dveh različnih omrežij transformatorske postaje, visokonapetostni in nizkonapetostni pa nista povezani. Tretje napajanje se črpa iz dizel generatorja napajalnega centra. Glavno rezervno napajanje in napajanje generatorja se preklopita na izhodu transformatorja, da zagotovita porabo energije podatkovnega centra. Oprema zanesljivo uporablja električno energijo. Glede na to, da je zmogljivost posameznega generatorja veliko manjša od 2500kW, število generatorjev pa ni doseglo več kot 10, je izbran nizkonapetostni generator 0,4kV. Nevtralna točka generatorskega sklopa 0,4 kV mora biti neposredno ozemljena, vodniki, povezani med zvezdiščema generatorja, pa morajo biti izolirani. Skupaj 2 kompleta 400kVA sistemov UPS sta postavljena v podatkovnem centru, da tvorita sistem 2N, odporen na napake. Omarice z dvema vezjema in dvema izhodoma lahko napajajo elektronsko informacijsko opremo in vtičnice delovnih postaj v podatkovnem centru. Baterija sistema UPS lahko zagotovi neprekinjeno napajanje 15 minut za vse obremenitve stopnje ①. Posamezna strežniška obremenitev podatkovnega centra se šteje za 3kW, največja obremenitev pa ne presega 4kW. Da bi se izognili okvari UPS podatkovnega centra med postopkom preklapljanja napajanja, ki bi vplivalo na normalno delovanje pomembne obremenitve, mora biti stikalo ATS glavnega in dizelskega generatorja štirinivojsko stikalo s prekrivanjem ravni računalnika in nevtralne linije. preklapljanje.

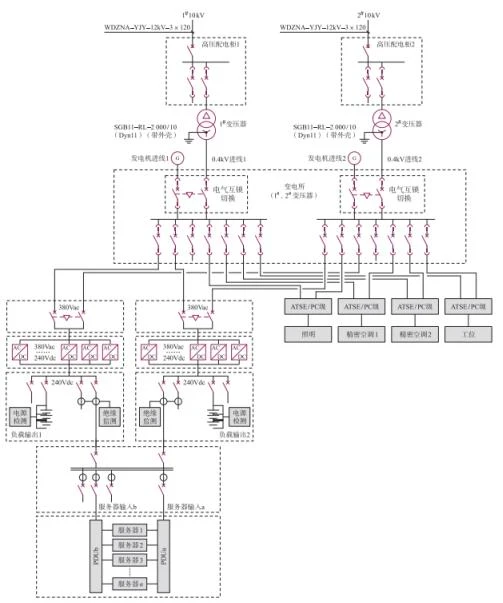

Nova shema napajanja in distribucije 2
S tehnološkimi inovacijami in zagovarjanjem koncepta zelenega varčevanja z energijo je mednarodna organizacija TGG predlagala PUE, merilo energetske učinkovitosti podatkovnih centrov. PUE je razmerje med vso energijo, ki jo porabi podatkovni center, in energijo, ki jo porabijo obremenitve IT, in je obratno od DCIE. PUE=poraba energije vse opreme v podatkovnem centru / poraba energije opreme IT, PUE je razmerje, merilo je 2, bližje kot je 1, boljša je raven energetske učinkovitosti, višja je zelena stopnja podatkovni center.
Z veliko količino analiz podatkov je bilo ugotovljeno, da imajo visokonapetostni enosmerni tok (HVDC) napajalni in distribucijski sistem, AC-DC integrirani napajalni in distribucijski sistem ter UPS plus HVDC večjo delovno učinkovitost, kar lahko izboljšati indeks varčevanja z energijo podatkovnega centra.
3. Primerjava novih in starih rešitev napajalnega in distribucijskega sistema
Izhod napajalnega sistema UPS je močna frekvenca in izguba filtra je velika, HVDC pa visokofrekvenčno filtrira in zavzema manjše območje. Baterija UPS je na vhodnem koncu. Če sam UPS odpove, bo breme še vedno izgubilo napajanje; medtem ko je baterija HVDC na izhodnem koncu. Tudi če sam HVDC odpove, lahko baterija še vedno napaja obremenitev in tako zagotovi neprekinjeno napajanje. Napajalni sistem UPS ima več vmesnih povezav kot napajalni sistem HVDC. Baterija HVDC je neposredno povezana z vodilom, kar odpravlja potrebo po inverterski povezavi, vsaka večnivojska vmesna povezava pa bo zmanjšala učinkovitost pretvorbe, kar bo povzročilo povečano porabo energije.
4. Acrelrešitve za HVDC rešitve
Naprava za spremljanje distribucije enosmernega toka AMC16Z serije Acrel je merilna naprava, zasnovana posebej za upravljanje napajanja strežnika podatkovnega centra. Naprava je kompaktne oblike in lahko v realnem času spremlja vse električne parametre, vhodna in izhodna stikala ter stanje odvodnika strele A plus B dveh vhodnih linij in 192 odhodnih linij. Prag alarma vseh merilnih kanalov je mogoče nastaviti neodvisno. Omejeni dogodek takoj sproži sistemski zvočni in svetlobni alarm in je lahko opremljen z modulom za zaznavanje izolacije, ki lahko zazna stanje izolacije zbiralke sistema DC in razvejnega tokokroga za spletno spremljanje in upravljanje v realnem času ter doseže visoko stopnjo integracije nadzorne zanke v prostornino tradicionalnega instrumenta.

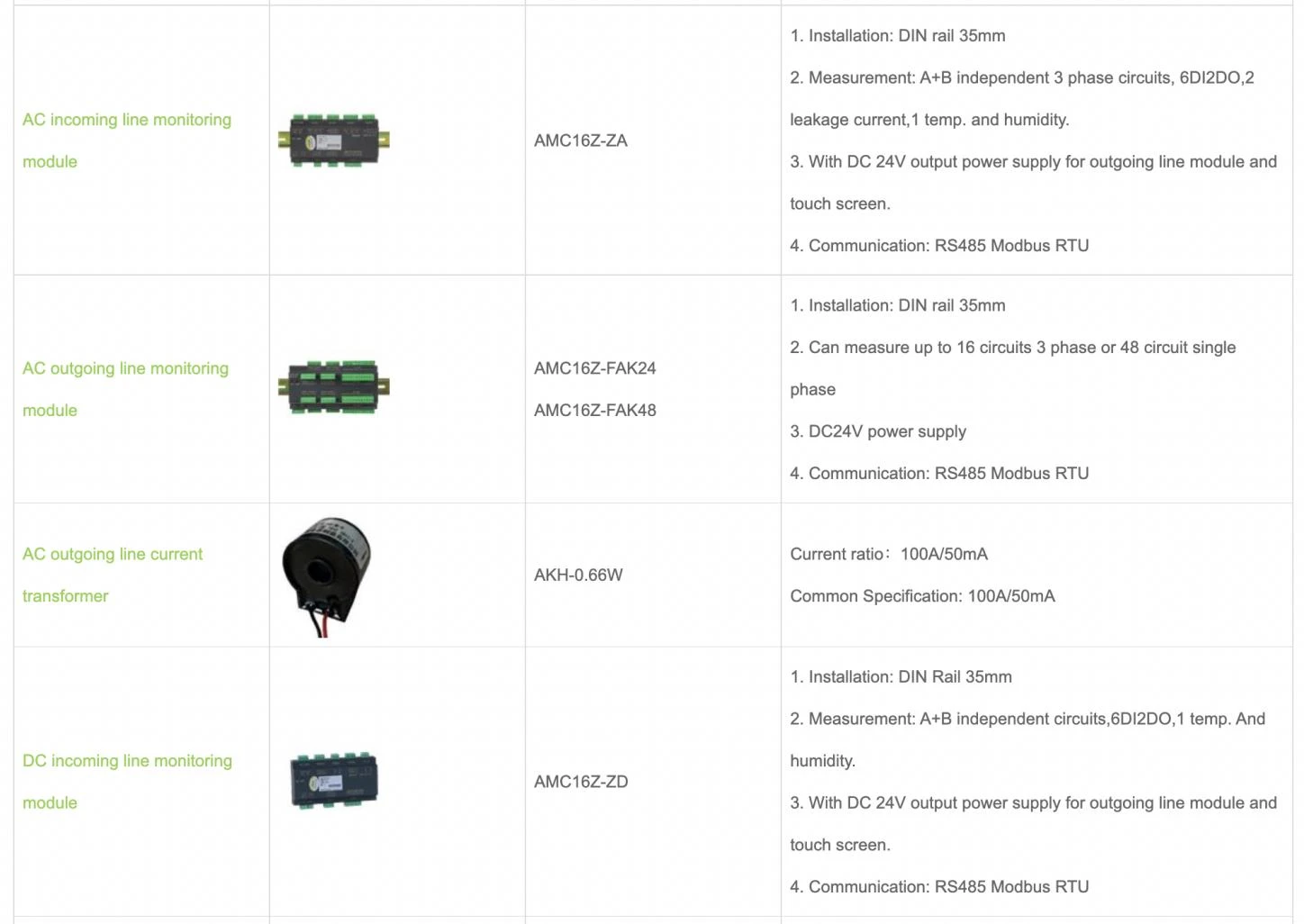

Izdelek Module

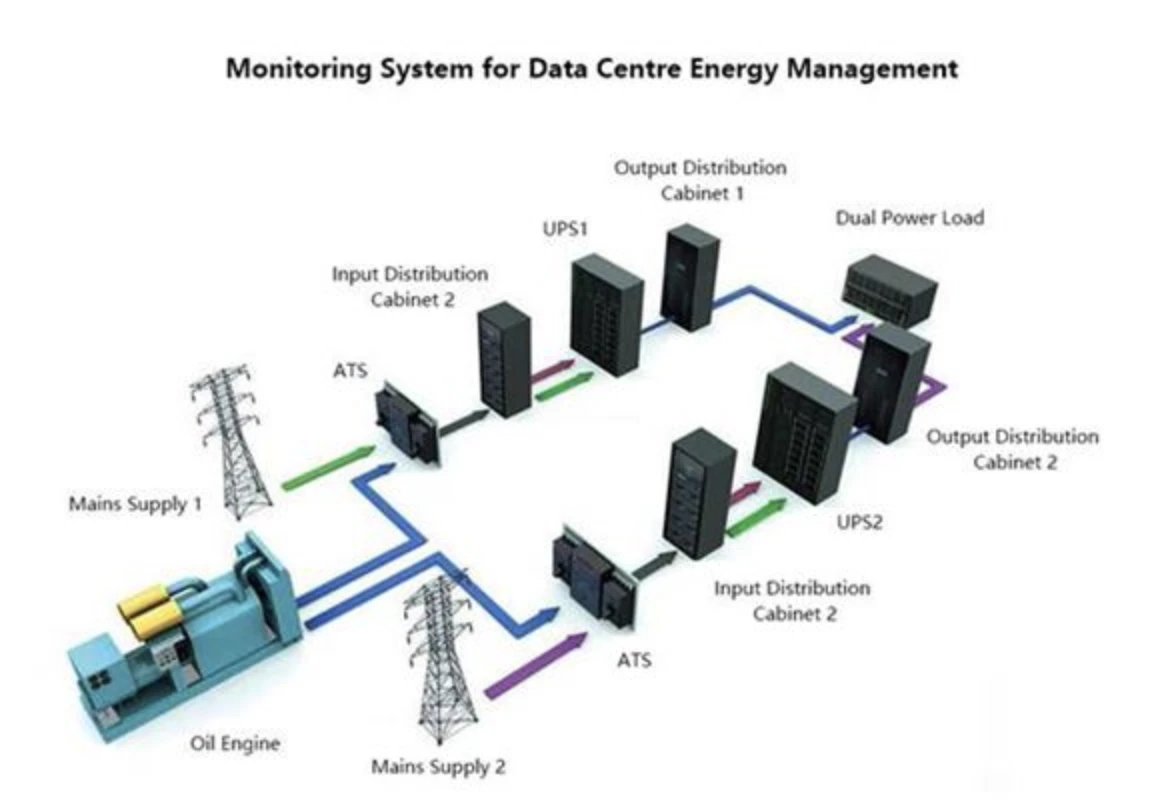

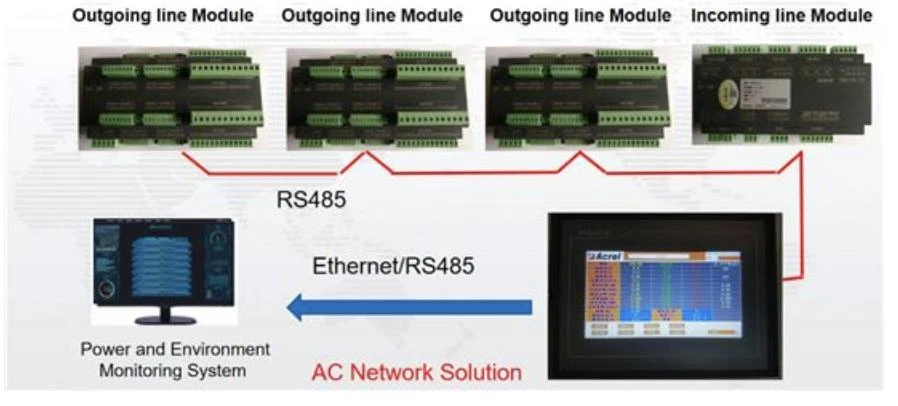

Diagram sistemskega omrežja
5. Cvključevanje
Acrel je dolgo časa izvajal celovito analizo notranjega in zunanjega okolja industrije podatkovnih centrov, izvajal analizo vročih točk industrije o nacionalnih politikah in prihodnjih razvojnih trendih industrije, napovedal prihodnjo razvojno smer industrije in izboljšal različne aplikativne rešitve v svoji panogi. Potrebe strank za izpolnjevanje aplikacijskih potreb različnih strank.
Za podrobnosti o rešitvi preverite spodnjo povezavo:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
