Uporaba izdelkov za brezžično merjenje temperature v projektu distribucije električne energije v tovarni na Filipinih

Povzetek

Sistem za distribucijo električne energije je sistem električnega omrežja, ki ga sestavljajo različna oprema za distribucijo električne energije in naprave za distribucijo električne energije za pretvorbo napetosti in neposredno distribucijo električne energije do končnih uporabnikov. Elektrodistribucijski sistem je kot del elektroenergetskega sistema neposredno soočen s končnimi uporabniki, njegova popolnost pa neposredno vpliva na zanesljivost in kakovost porabe električne energije večine uporabnikov, zato ima v elektroenergetskem sistemu pomemben položaj. Zato, da bi se izognili resnim nesrečam, kot so staranje opreme, izgorevanje opreme, prekinitev napajanja, požar in eksplozija opreme zaradi visoke temperature, lahko dolgotrajno spremljanje temperature vsakega električnega vozlišča prepreči resne okvare, ki lahko povzročijo telesne poškodbe in gospodarske izgube za uporabnike.

Ključne besede: brezžični sistem za spremljanje temperature, 433Mhz brezžični temperaturni senzor, brezžični temperaturni senzor

Pregled projekta

Ta projekt je projekt distribucije električne energije v tovarni na Filipinih. Uporablja se v 32kV razdelilni omari in mora biti opremljen z izdelki za brezžično merjenje temperature, da se doseže varno spremljanje temperature. Temperatura delovnega okolja senzorja ustreza zahtevi od -50℃ do +125℃. Izberite naš indukcijski senzor moči ATE400 CT in uporabite oddajnik ATC400 za priključitev naprave za prikaz temperature. Zaradi varnosti in ekonomske koristi je priporočljivo izvajati nadzor temperature v realnem času na vsakem električnem vozlišču v prostoru za distribucijo električne energije.

Oblikovanje izdelka

Brezžična oprema za merjenje temperature ARTM-Pn je bila razvita v skladu s specifikacijo za brezžično opremo za merjenje temperature, NB/T 42086-2016. Primeren je za notranje stikalne naprave 3-35kV, vključno z vgrajenimi stikalnimi napravami, stikalnimi napravami z ročnimi vozički, fiksnimi stikalnimi napravami in stikalnimi napravami z zanko. Primeren je tudi za 0,4kV nizkonapetostne stikalne naprave, kot so fiksne stikalne naprave in stikalne naprave s predali. Brezžične temperaturne senzorje je mogoče namestiti na katero koli grelno točko v stikalnih napravah, naprava uporablja tehnologijo brezžičnega prenosa podatkov za prenos nadzorovanih temperaturnih podatkov v realnem času in te podatke prikazuje na ARTM-Pn lokalno. Poleg tega se lahko poveže v omrežje prek vrat RS485 za oddaljeni inteligentni nadzor.

Obstajajo trije tipi brezžičnih temperaturnih senzorjev serije ATE in trije ustrezni načini montaže, tj. z vijaki, s trakom in vezanimi. Vijačni tip je primeren za uporabo na spojih med kablom in vodilom ter spoji med kablom in ločilnikom. Tip, pritrjen s trakom, je primeren za uporabo pri gibljivih kontaktih in fiksnih kontaktih odklopnika, kabelskih spojev in vodil. Vezani tip je primeren za uporabo pri gibljivih kontaktih, vodilih, kablih in spojih med vodilom in kablom.

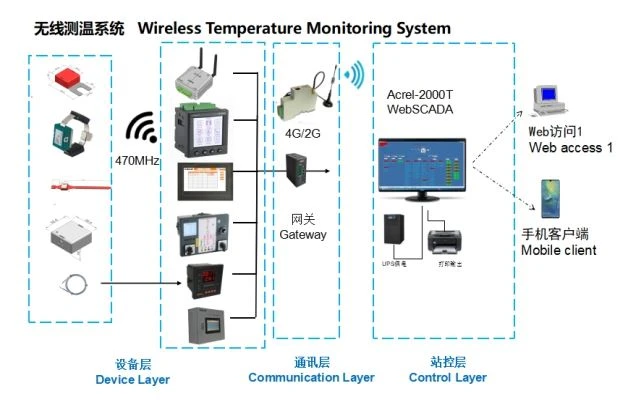

Omrežna tehnologija

Brezžični sistem za nadzor temperature je primeren za notranje stikalne naprave 3-35 kV, vključno z vgrajenimi stikalnimi napravami, stikalnimi napravami za ročne vozičke, fiksnimi stikalnimi napravami in stikalnimi napravami z zanko. Primeren je tudi za 0,4kV nizkonapetostne stikalne naprave, kot so fiksne stikalne naprave in stikalne naprave s predali.

Izmenjava informacij med brezžičnim temperaturnim senzorjem in gostiteljem se prenaša prek brezžičnih signalov, ki ne bodo vplivali na izolacijsko zmogljivost sistema in so varni za uporabo. Brezžični sistem za merjenje temperature se uporablja predvsem na industrijskem področju. V realnem času lahko spremlja temperaturo visokonapetostnih kabelskih spojev in visokonapetostnih stikov stikalne omarice, tako da lahko upravljavsko in vzdrževalno osebje na daljavo razume stanje delovanja na kraju samem.

Značilnosti brezžičnega sistema za spremljanje temperature

(1) Brezžični modul za merjenje temperature je varen in zanesljiv ter enostaven za namestitev in vzdrževanje. Primeren je za spremljanje temperature na visokonapetostnih in visokotokovnih kontaktih srednjega stikala. Strukture testirane naprave ni treba spreminjati.

(2) Celoten brezžični sistem za merjenje temperature lahko brezžično komunicira in prenos signala je priročen.

(3) Brezžični sistem za merjenje temperature ima močno sposobnost preprečevanja motenj in njegova sposobnost proti motnjam proti impulznim motnjam, hitrim prehodnim motnjam, elektrostatičnemu sevanju, sevanju elektromagnetnega polja itd. je dosegla nacionalni štiristopenjski standard in delovanje opreme ne vpliva na odpiranje in zapiranje srednjenapetostnega stikala Delovanje in delovanje zaščitne naprave.

(4) Uporaba v industriji (premog, jeklo, nafta, kemična), elektrarnah, šolah, bolnišnicah, komunalni gradnji, prometnih objektih (letališča, železniške postaje), poslovnih zgradbah, kongresnih in razstavnih centrih, fotovoltaični proizvodnji električne energije, novi energiji in druga področja.

Izdelek

① Brezžični temperaturni senzor tipa baterije

②CT napajan brezžični temperaturni senzor

③Brezžični oddajnik

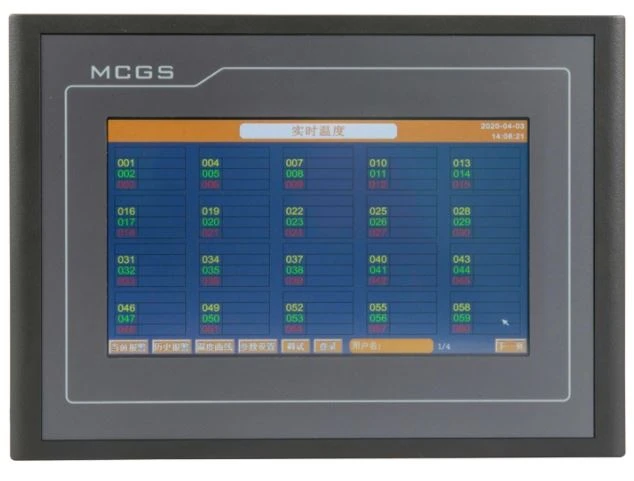

④Prikazni terminal

Oblika	Vrsta	Funkcija
	ARTM-Pn	Brezžična naprava za merjenje temperature, lahko sprejema podatke od 60 senzorjev ATE, 1 RS485, 4DI/2DO
	ARTM-8	Inteligentni merilnik temperature, 8-kanalno merjenje temperature (senzor PT100)
	ATP007/ATP010	7-palčni zaslon na dotik 10-palčni zaslon na dotik

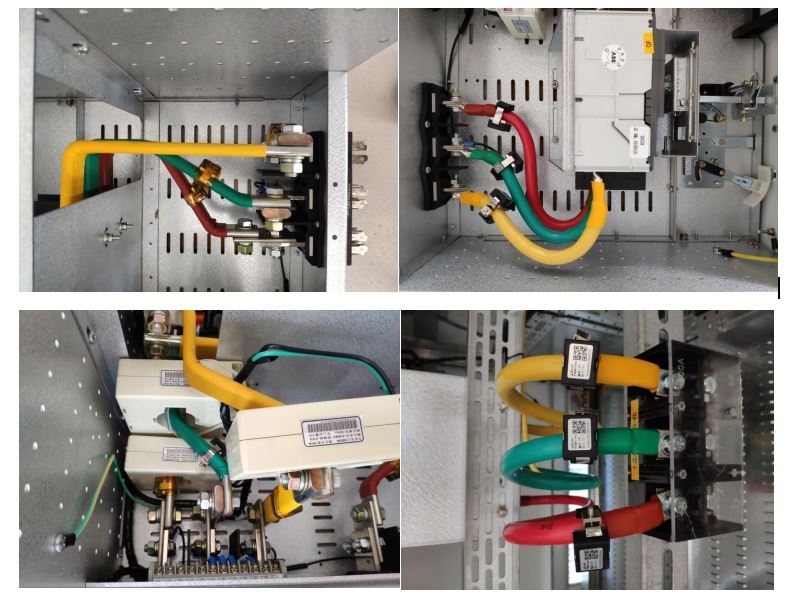

Namestitev

Zaključek

Pri uporabi današnjih objektov za distribucijo električne energije' je varnost distribucije električne energije transformatorskih postaj izjemnega pomena. Uporaba Acrelovih izdelkov za brezžično merjenje temperature v elektrotehniki tovarniškega projekta na Filipinih je lahko usmerjena v visoko in nizkonapetostne stikalne omare. Spremljajte temperaturo električnih priključnih točk, kot so preklopni spoji, kontakti odklopnikov, spoji kablov itd., da preprečite prekomerno kontaktno upornost, ki jo povzroča oksidacija, ohlapnost, prah in drugi dejavniki med delovanjem in ustvarjanje toplote kot skrita nevarnost, in temperatura na spletu spremljanje Lahko izboljša varnost opreme, odraža stanje delovanja opreme pravočasno, neprekinjeno in natančno, prepreči varnostne nesreče in zmanjša stopnjo nesreč opreme.
