Povzetek
Glede na načelo, značilnosti in način namestitve odprtega tipa Hall tokovnega senzorja je analizirana uporaba odprtega tipa Hall tokovnega senzorja v transformacijskem in distribucijskem sistemu tovarne, da se uporabnikom zagotovi rešitev hitra inteligentna distribucija sistema DC.
Ključne besede: Hollov tokovni senzor odprtega tipa Uporaba principa delovanja distribucijskega sistema enosmernega toka
Pregled
DC distribucijski sistem je običajno sestavljen iz visokofrekvenčnega preklopnega napajalnika in baterije, ki se uporablja za zagotavljanje zanesljivega enosmernega napajanja za krmiljenje, signal, relejno zaščito in avtomatske naprave, osvetlitev nesreče in tako naprej v sistemu DC. Ima visoke zahteve glede zanesljivosti, stabilnosti in kakovosti napajanja. Zato smo v ruskem sistemu DC uskladili uporabljeni distribucijski merilnik DC Hall. Med transformacijo sistema DC ni izpada električne energije, inženirska transformacija pa je težka in tradicionalni zaprti Hallov tokovni senzor ali šant ne more rešiti težave. Zato se lahko odprti Hall tokovni senzor uporablja za reševanje problema merjenja enosmernega toka v projektu transformacije, da se zagotovi varno delovanje procesa transformacije brez izpada električne energije.
Oblikovanje izdelka
Strukturne značilnosti
Hallov tokovni senzor z odprtimi usti je razvit na osnovi tradicionalnega Hallovega tokovnega senzorja z zaprtimi usti. Ima novo strukturo in lep videz. Celota je sestavljena iz lupine, železnega jedra, vezja za vzorčenje in fiksne smole. Material lupine je izdelan iz PC/ABS zlitine, ki ima značilnosti odpornosti na visoke temperature, visoke mehanske trdnosti in zaščite okolja. Jedro je izdelano iz usmerjene hladno vezane silikonske jeklene pločevine, ki ima značilnosti stabilnega delovanja, visoke mehanske trdnosti in izjemno visoke magnetne prevodnosti. Zeleni priključni terminal se uporablja za vezje in zunanje ožičenje, kar je priročno in zanesljivo za ožičenje na kraju samem. Specifična struktura je prikazana na slikah 1 in 2. Videz izdelka ima deljeno obliko. Slika 1 je krožni prehod, ki je primeren za prehod skozi DC sistem, ko je primarno vodilo kabel. , slika 2 kvadratni prehod, primeren za sistem DC, ko je primarno vodilo bakrena palica. Glede na merilno območje primarnega toka in zahtev glede perforacije je mogoče izbrati ustrezen tip izdelka. Ta serija senzorjev lahko meri tokovni razpon 20A ~ 20000A, glavno obliko phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 in druge specifikacije, kot je prikazano na sliki 3 , primeren za različne aplikacije.

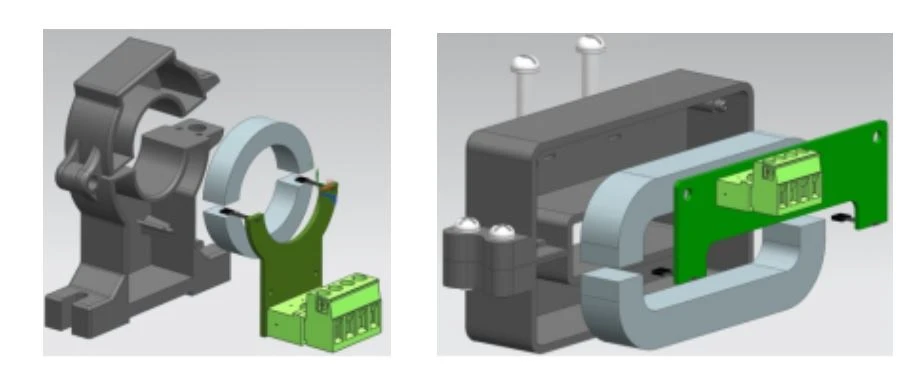

Slika 1 vzorec krožnega prehoda Slika 2 Vzorec kvadratnega prehoda
Slika 3 Holov tokovni senzor odprtega tipa serije AHKC
Načelo delovanja
Hallov tokovni senzor, ki temelji na Hallovem učinku, principu elektromagnetne indukcije, zasnovi senzorja, po principu lahko razdelimo na način odprte zanke (ravno) in zaprto zanko (vrsta magnetnega ravnotežja), odprti Hallov tokovni senzor je v tradicionalnem odprta zanka (naravnost) je izboljšana na podlagi hall senzorja, se razlikuje od tradicionalnega enojnega jedra, dvorane z enim čipom. Za oblikovanje deljene strukture je železno jedro ločeno in nameščeno simetrično. Strojna oprema sprejema vzporedni komplementarni diferencialni vhod dvojnih Hallovih čipov. Načelo Hallovega senzorja odprtega tipa je prikazano na sliki 4:
Slika 4 Shematski diagram odprtega Hallovega senzorja
Ko primarni stranski tok IP teče skozi dolgo žico, bo ustvaril magnetno polje okoli žice, velikost magnetnega polja in je sorazmerna s tokom skozi žico, magnetno polje, zbrano v krožni, skozi dva hall elementa v meritev krožne zračne reže, dve oznaki hall elementa namesto v istem polju, izhodni signal s komplementarnimi značilnostmi izhodne napetosti z izhodom diferencialnega ojačevalnika, ne samo, da lahko zavira motnje skupnega načina, temveč tudi vpliv temperaturnega premika, izhod napetost VS natančno odraža prvotni stranski tok IP. Splošni nazivni izhod je kalibriran kot DC±5V ali DC4-20mA.
Namestitev izdelka
Vzemite za primer izdelke s kvadratnimi luknjami, kot je prikazano na sliki 5, odprite pritrdilni vijak odprtega tipa Hallovega tokovnega senzorja in odstranite spodnji del senzorja; Zgornji del Hallovega tokovnega senzorja odprtega tipa je naložen v primarno vodilo distribucijskega sistema, spodnji del senzorja pa je zaprt. Montažni vijaki in tesnila senzorja potekajo skozi pritrdilne luknje zgornjega in spodnjega telesa, zgornje in spodnje telo senzorja pa sta pritrjena skupaj. Če je možna namestitev izklopa na mestu, lahko na bronasti plošči odprete dve ustrezni navojni luknji v skladu z zahtevami za razmik senzorjev in senzor je pritrjen na navojno luknjo vodila skozi zadnjo pritrdilno luknjo za pritrditev, da dokončate namestitev. namestitev senzorja; Če je na mestu potrebna neprekinjena električna instalacija, se lahko med lupino in bronasto ploščo vgradi podporna gumijasta blazinica, da se zagotovi zanesljivo delovanje senzorja v pogojih vibracij. Celoten postopek namestitve je razmeroma hiter in preprost.
Slika 5 Shema namestitve izdelka
Prednosti Hallovega senzorja odprtega tipa
V primerjavi s tradicionalno metodo merjenja enosmernega toka, ki jo običajno uporabljajo shunt ali transformator, ima Hallov senzor odprtega tipa naslednje prednosti:
1) Visoka izolacijska trdnost primarne in sekundarne strani, do izolacije AC 12KV;
2) Brez izgube vstavljanja;
3) Dobra dinamična zmogljivost: odzivni čas je manjši od 20uS in hitrost sledenja Di /dt je višja od 20A/uS
4) Med namestitvijo ni treba razstaviti originalnega stranskega kabla ali vodila. Posebej je primeren za preoblikovanje in gradnjo opreme, ki ne sme izgubljati moči.
Aplikacije izdelkov
Odprti Hall tokovni senzor se večinoma uporablja pri transformaciji DC distribucijskega sistema v tovarnah, kot so transformacija enosmernega električnega sistema v elektrarnah, transformacija enosmernega sistema v podpostajah, transformacija komunikacijske sobe, transformacija železniške lokomotive in drugi projekti. Lahko pretvori osrednji robni enosmerni tokovni signal sistema v standardni izhod DC±5V ali 4-20mA. Ima vlogo nadzora in električne izolacije in se lahko uporablja z instrumenti za spremljanje z več zankami ali drugimi električnimi merilnimi instrumenti.
Zaključek
Odprti Hall tokovni senzor ima pomembno vlogo pri uporabi DC sistema zaradi svoje enostavne strukture, priročne namestitve, zanesljivega delovanja in druge dobre uporabnosti, zlasti pri projektu prenove.
