Povzetek: Naprava za brezžično temperaturno opremo Acrel neposredno prenaša vrednosti temperature in vlažnosti preko oddajnika ATC600 - C in temperaturnega senzorja ATE200, brezžičnega senzorja temperature in vlažnosti AHE ter se poveže s PLC-jem stranke' za nadzor komunikacije.
1. Pregled projekta
Turška stranka ima projekt, ki mora spremeniti žično merjenje temperature PT100 v brezžično in se povezati s PLC prek komunikacijskega priključka 485 našega sprejemnika' za avtomatski nadzor temperature.
2. Predstavitev izdelka
Brezžični temperaturni sistem Acrel je primeren za 3 notranje stikalne naprave - 35kV, vključno z vgrajenimi stikalnimi napravami -, stikalnimi orodji za ročni voziček, fiksnimi stikalnimi napravami in zančnimi stikalnimi napravami -. Primeren je tudi za 0.4kV nizkonapetostna stikala -, kot so fiksna stikalna orodja in stikalna orodja predalov. Brezžične temperaturne senzorje je mogoče namestiti na katero koli grelno točko v stikalnih napravah, naprava uporablja tehnologijo brezžičnega prenosa podatkov za realni - časovni prenos nadzorovanih temperaturnih podatkov in te podatke prikazuje na ARTM - Pn lokalno. Poleg tega se lahko poveže v omrežje prek vrat RS485 za oddaljeni inteligentni nadzor.
Brezžični senzor temperature in vlažnosti AHE100 se uporablja predvsem za zaznavanje temperature in vlažnosti znotraj opreme, kot so srednje in visokonapetostne stikalne omare, priključne omarice, obročne glavne omare, škatlasti transformatorji in okolje distribucijskega prostora. Modul ima posebno lupino, ki ima dober prezračevalni učinek in izvrsten videz, ki lahko učinkovito zaščiti notranje komponente in podaljša življenjsko dobo.

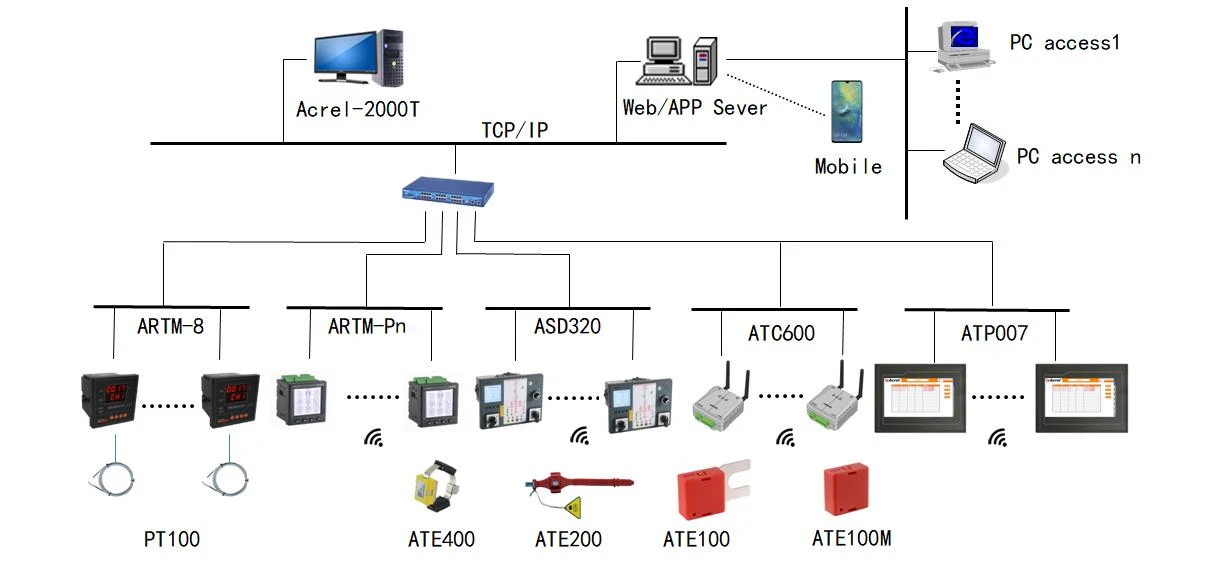

2.1. Topologija omrežja
Slika 1
slika 2

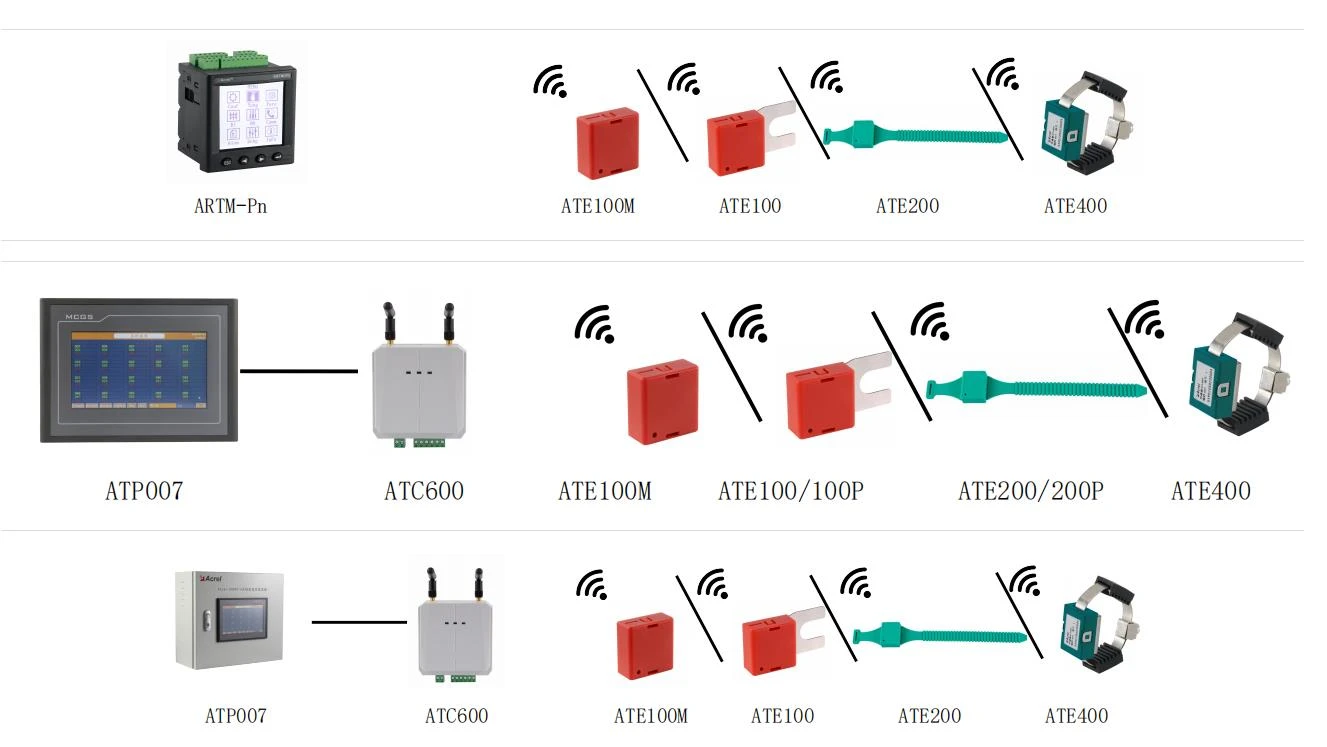

Ujemanje zaslona na dotik: ATC600 - C:
Opomba: Zaslon na dotik je povezan z ATC600 - C prek vmesnika RS485 za izvajanje centraliziranega prikaza temperature in vlažnosti, en ATC600 - C pa lahko sprejme 240 senzorjev temperature in vlažnosti.

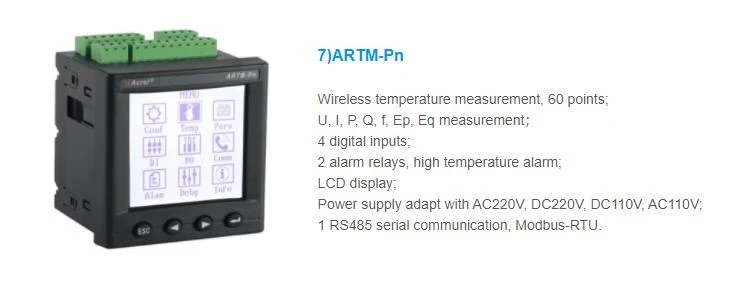

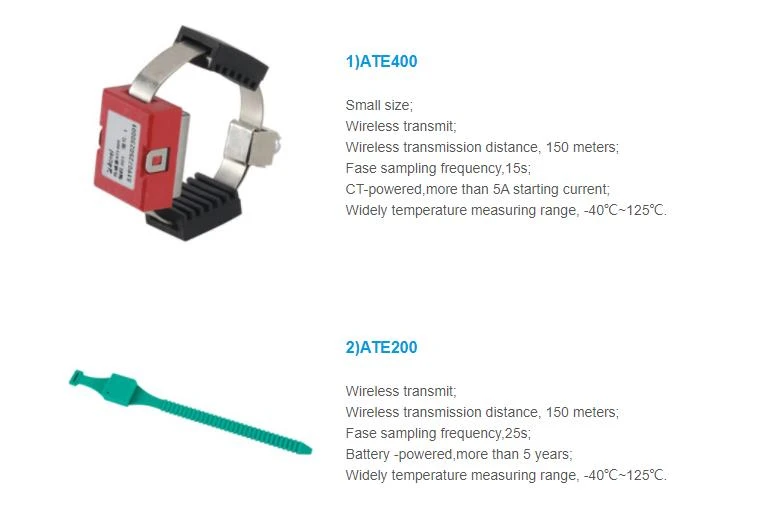

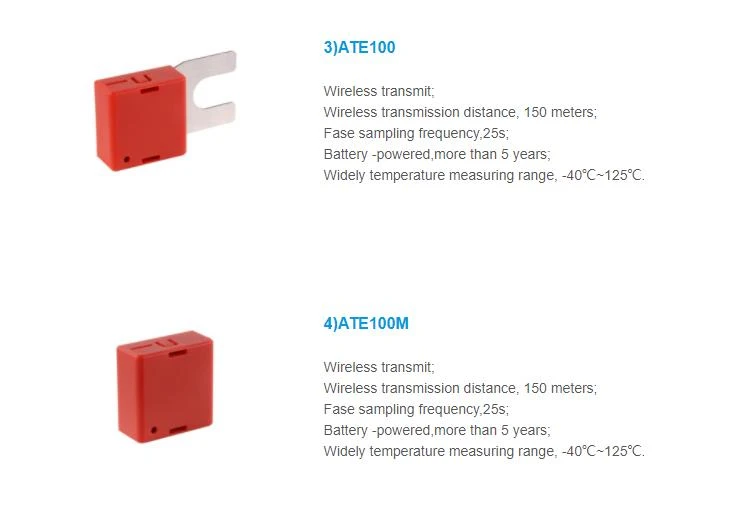

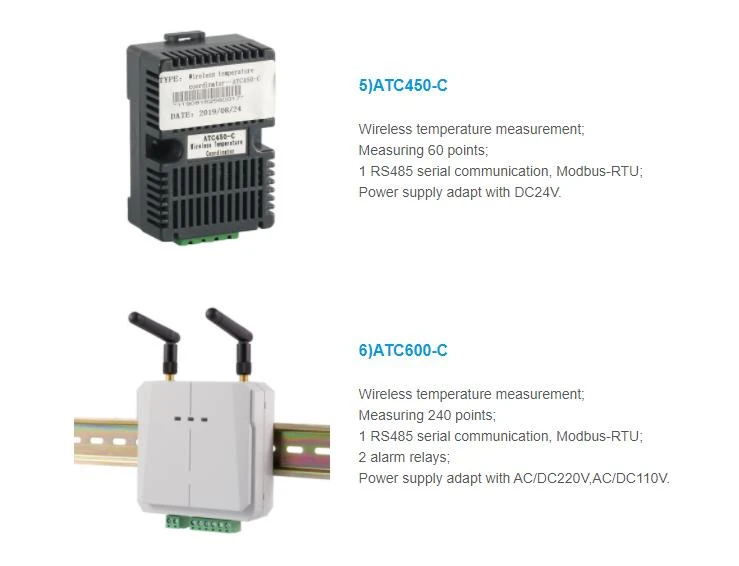

2.2 Sorodni izdelki

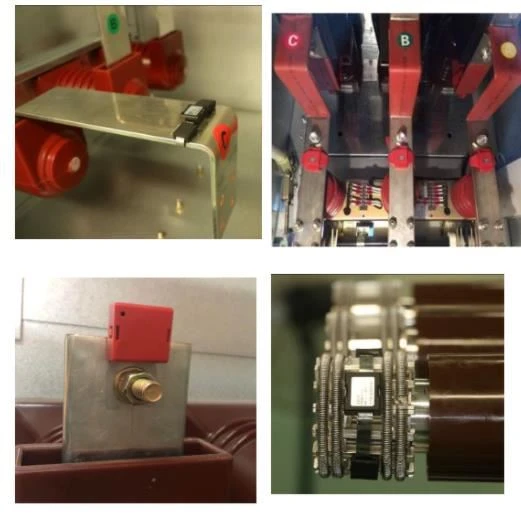

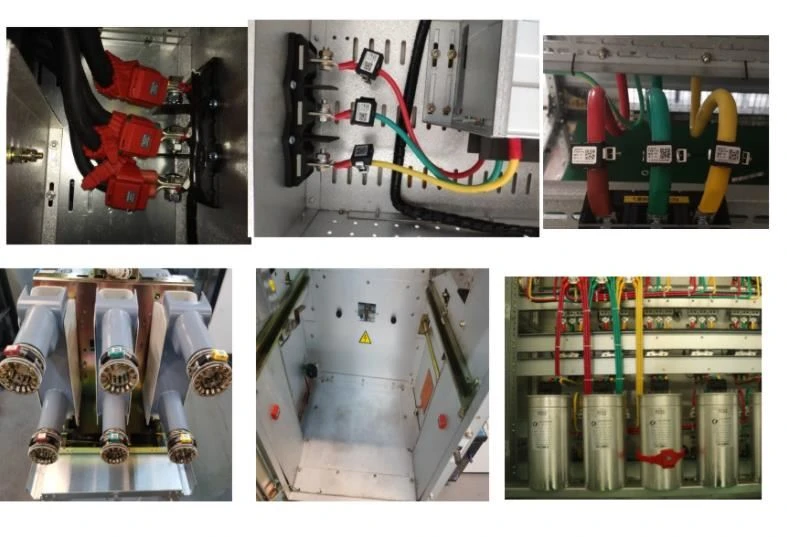

3. Namestitvena slika
